Caméra IP V4 sur livebox play ou Livebox 2

star
1 186

Re : RE : Caméra IP V4 sur Livebox Play ou Livebox 2

Et le parefeu ?


Cordialement, mg36
contributeur occasionnel
1 178

Re : RE : Caméra IP V4 sur Livebox Play ou Livebox 2

C'est bon pour l'accès à la Livebox. Il fallait forcer "https" dans l'adresse.

Par contre je n'arrive pas à accéder au routeur désormais.

Si la rediection du port est 50080, si je tape depuis la Livebox 192.168.1.1:50080 devrais-je arriver au rooteur ?



star
1 175

Re : RE : Caméra IP V4 sur Livebox Play ou Livebox 2

Bonsoir,

"Il fallait forcer "https" dans l'adresse" : c'était bien écrit ainsi dans "l'accès à distance utilisateur"...



"Par contre je n'arrive pas à accéder au routeur désormais." Tu as déjà pu l'atteindre de l'extérieur ? Ta règle Nat est sans doute incorrecte...



"si je tape depuis la Livebox 192.168.1.1:50080 devrais-je arriver au rooteur ?" : Comment fais-tu pour taper depuis la Livebox ? La tienne a un clavier ? :smileywink:

Je supppose que tu veux dire depuis une machine du même réseau Ip que la livebox, et à mon avis, 192.168.1.1:50080 va se solder par "site inaccessible", la livebox n'acceptant pas le loopback !


Cordialement, mg36
#TopMembre
1 156

Re : RE : Caméra IP V4 sur Livebox Play ou Livebox 2

Salut gilub


@gilub a écrit :

J'ai bien configuré les ports NAT/PAT de la livebox....


Ca ça serait étonnant et pour au moins deux raisons :

  • il n'y a pas de ports NAT/PAT
  • si la configuration était OK, .... ça marcherait.

Alors on va quand même vérifier tout ça ensemble :

s'il te plait prends des copies d'écran de tes règles de routage NAT/PAT, n'aie aucune crainte, il n'y a aucune donnée à cacher.

Dans ton réseau les seules données à cacher sont celles qui correspondent à l'accès WAN : l'adresse MAC du modem/routeur de son interface WAN et ladresse IP de ce même interface. Tant que les adresses LAN sont dans les plages "non routables", elles restent publiables sans risque de sécurité.



Il nous faut aussi les adresses LAN donc en 192.168.X.Y de  tout ce beau monde.

Là où je donne des valeurs ce sont celles que je t'ai recommandé, si c'est bon, merci de confirmé, si tu as mis autre chose merci de nous donner tes valeurs.



1 Dans le réseau de la Livebox :

Tous les masques dans ce réseau sont à  : 255.255.255.0 ?

L'adresse de la Livebox : 192.168.1.1 ?

L'adresse du routeur dans le réseau de la Livebox :  192.168.1.254 ?

Dans toutes les machines l'adresse de la passerelle par défaut est celle de la box (192.168.1.1) ?



2 Dans le réseau du routeur :

Tous les masques dans ce réseau sont bien à  : 255.255.255.0 ?

L'adresse IP du routeur : 192.168.2.1 ?

Dans toutes les machines l'adresse de la passerelle par défaut est celle du routeur (192.168.2.1 )



Ensuite connecte un PC en adressage auto derrière le routeur (Ethernet ou Wifi, peu importe) et dans une fenêtre de commande, tape la commande : netsh int ip show config

Exactement comme ci-dessus et donne nous le résultat, ça permettra de confirmer le paramétrage du DHCP du routeur.




Un petit bonus



Pour faciliter les copier/coller de et vers une fenêtre de commande :

clic sur le bouton système de la fenêtre (coin sup gauche) > propriétés

Dans l'onglet options les deux cases à cocher des options d'édition doivent être cochées.



Les commandes standard de Windows "Ctrl-C" (copier) et "Ctrl-V" (coller) ne fonctionnent pas dans une fenêtre de commande.



Pour "copier" depuis la fenêtre de commande vers le presse papier :

Sélectionner un rectangle dans la fenêtre de commande avec la souris et taper sur "Entrée" au clavier



Pour coller le presse papier dans la fenêtre de commande :

Clic droit




Avec

  • les ip LAN,
  • les règles de routages installées dans la box ,
  • les règles de routages installées dans le routeur et
  • la configuration d'une machine générée par le DHCP du routeur

on devrait tout avoir pour commencer à mieux comprendre.



Pour atteindre ta box (admin à distance) ou ta caméra, c'est impérativement l'IP WAN ou ton URL no-ip, dtdns, ... ou changeip qu'il faut utiliser. Ces données ne doivent pas être publiées dans ce forum.

Reprends mon post dans ce fil daté du 7/05 à 17:55, tu le retrouveras plus détaillé.



Il est tard et je vais lire l'intérieur de mes paupières, je regarderai tes données demain.

Buena notte, Gute Nacht ...

PhilDur

Faites confiance aux produits libres : Firefox, Thunderbird, LibreOffice, Irfanview, VLC, 7-zip, FileZilla
Votre machine vous en remerciera
contributeur occasionnel
1 123

Re : RE : Caméra IP V4 sur Livebox Play ou Livebox 2

Pour le moment :

1/ J'arrive à accéder à la webcam depuis le routeur 192.168.26.1:ppp (ppp port de la webcam)

2/ Je n'arrive pas à accéder au routeur depuis 192.168.1.1:50080  malgré la rediection des ports NAT/PAT fait dans la livebox.





Voici la réponse de la commande netsh (je précise que je suis connecté au routeur alfanetwork lui-même connecté à la livebox). Le routeur ets en 192.168.26.1 et non 192.168.2.1




Configuration pour l'interface « Connexion réseau sans fil »
    DHCP activé:                          Oui
    Adresse IP :                           192.168.26.101
    Préfixe de sous-réseau :               192.168.26.0/24 (masque 25
)
    Passerelle par défaut :               192.168.26.1
    Métrique de passerelle :              0
    Métrique de l'interface :             25
    Serveurs DNS configurés via DHCP :     192.168.26.1
    Enregistrer avec le suffixe :           Principale uniquement
    Serveurs WINS configurés via DHCP :     Aucun

Configuration pour l'interface « Connexion au réseau local »
    DHCP activé:                          Oui
    Métrique de l'interface :             5
    Serveurs DNS configurés via DHCP :     192.168.26.1
    Enregistrer avec le suffixe :           Principale uniquement
    Serveurs WINS configurés via DHCP :     Aucun

Configuration pour l'interface « Loopback Pseudo-Interface 1 »
    DHCP activé :                         Non
    Adresse IP :                           127.0.0.1
    Préfixe de sous-réseau :               127.0.0.0/8 (masque 255.0.
    Métrique de l'interface :             50
    Serveurs DNS configurés statiquement : Aucun
    Enregistrer avec le suffixe :           Principale uniquement
    Serveurs WINS configurés statiquement : Aucun



Je réponds aux autres questions de PhilDur  :



1 Dans le réseau de la Livebox :

Tous les masques dans ce réseau sont à  : 255.255.255.0 ?   OUI

L'adresse de la Livebox : 192.168.1.1 ? OUI

L'adresse du routeur dans le réseau de la Livebox :  192.168.1.254 ? OUI

Dans toutes les machines l'adresse de la passerelle par défaut est celle de la box (192.168.1.1) ? Qu’appelles-tu toutes les machines ? Le routeur par exemple est une machine (connecté à la livebox) ?



2 Dans le réseau du routeur :

Tous les masques dans ce réseau sont bien à  : 255.255.255.0 ?  OUI

L'adresse IP du routeur : 192.168.2.1 ? OUI sauf que chez moi c’est 192.168.26.1

Dans toutes les machines l'adresse de la passerelle par défaut est celle du routeur (192.168.2.1 )  Même question ? J’imagine que mon PC connecté à ce routeur est une machine ?

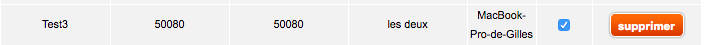

Je joins également la copie d'écran de la configuration NAT.

On voit que au lieu de mettre l'adresse IP du routeur (que j'ai pourtant spécifiée), l'interface de la livebox indique "Macboo pro de Gilles" ?





Config NAT de la livebox vers le routeur



Merci pour votre aide !




star
1 117

Re : RE : Caméra IP V4 sur Livebox Play ou Livebox 2

Bonjour,

"Je n'arrive pas à accéder au routeur depuis 192.168.1.1:50080  malgré la rediection des ports NAT/PAT fait dans la livebox."

Normal, cela t'a déjà été expliqué plus haut...



Le routeur et le Pc sont des machines !



Pour l'instant la copie écran des règles Nat n'est pas affichée...



"l'interface de la livebox indique "Macboo pro de Gilles" Parce que tu as dû le nommer ainsi dans tes équipements au niveau de la Livebox !


Cordialement, mg36
contributeur occasionnel
1 098

Re : RE : Caméra IP V4 sur Livebox Play ou Livebox 2

>Le routeur et le Pc sont des machines !

>Pour l'instant la copie écran des règles Nat n'est pas affichée...

>"l'interface de la livebox indique "Macboo pro de Gilles" Parce que tu as dû le nommer ainsi dans tes >équipements au niveau de la Livebox !



Je n'ai rien nommé "Mac Book Pro de Gilles". Dans l'interface de la livebox "Macbook pro de Gilles" a bien l'adresse MAC du routeur ! Et l'adresse IP du Mac book Pro est bien différente de celle que j'ai indiqué dans la règle NAT/PAT.



Je pense plutôt que mon routeur bloque les ports. En effet, sur une tablette Android connectée au routeur je n'arrive pas à accéder à Google Play. Or cette appli utilise le port 5228. Et internet fonctionne sur cette tablette. J'ai comme l'impression que le routeur bloque le port d'accès. Pourtant je n'ai rien filtré dans le Firewall.



Je joins la doc du routeur sur "Port filtering". J'ai bien l'impression que tous les ports sont ouverts par défaut.

Capture d’écran 2016-05-15 à 14.48.11.png

Highlighted
#TopMembre
1 082

Re : RE : Caméra IP V4 sur Livebox Play ou Livebox 2

Ton routeur semble bien configuré pour la gestion des adresses

Oui tout ce que j'ai appelé "machines" ce sont tes "hosts" ; tout équipement réseau IP (un PC, un routeur, la caméra, un smartphone, ...) peu importe ses fonctionalités



Quelle est l'adresse IP de la caméra 192.168.26.254 ?

Je te recommande de la fixer à cette valeur



Tu ne pourras JAMAIS accéder à la caméra par 192.168.1.1:50080

192.168.1.1 est une adresse non routable ==> non utilisable depuis internet

ta règle NAT ne fonctionnera que depuis Internet



Voilà ta configuration




Les lignes en piontillés mixtes te montrent les données à reporter

Tu as deux emplacements de tests à mettre en oeuvre



Pour le test 1

tu connectes ton PC à ta Livebox, il aura une adresse du genre 192.168.1.110

Avec le navigateur tu vise l'adresse du routeur et le numéro de port natté vers la caméra

Quand ça fonctionnera, tu le déplace (chez un voisin, un ami, à la mairie, ....) et tu passes au test2



Pour le test 2

Ton PC est connecté au Net et aura une adresse IP vue par ta box comme n'étant pas chez toi.

Avec le navigateur tu vises l'adresse-IP-WAN-de-ta-BOX:50080



Est-ce plus clair

PhilDur

Faites confiance aux produits libres : Firefox, Thunderbird, LibreOffice, Irfanview, VLC, 7-zip, FileZilla
Votre machine vous en remerciera
Balises (2)
contributeur occasionnel
1 050

Re : RE : Caméra IP V4 sur Livebox Play ou Livebox 2

Bonjour à tous,

Une bonne nouvelle : l'accès à la webcam depuis l'extérieur fonctionne.

Merci à tous les contributeurs et un grand merci spécialement à PhilDur pour avoir pris le temps de m'expliquer avec des schémas qui furent très utiles.

J'ai toutefois deux questions subsidiaires :

- pour accéder à l'interface de configuration du routeur depuis l'extérieur, il faut que je natte un autre port que le 50080 toujours vers le routeur ?

- si je branche deux caméras ? Je peux faire la même manip en créant une autre adresse IP et un autre port 50081 par exemple ?



#TopMembre
1 036

Re : RE : Caméra IP V4 sur Livebox Play ou Livebox 2

Merci Gilub pour ton retour




@gilub a écrit :
... - pour accéder à l'interface de configuration du routeur depuis l'extérieur, il faut que je natte un autre port que le 50080 toujours vers le routeur ?

Evidemment, et c'est dans la documentation du routeur que tu trouveras les informations nécessaires

Tu pourrais natter le por 50100 vers adresse-du-routeur : port-trouvé-dans-la-doc




@gilub a écrit :

- si je branche deux caméras ? Je peux faire la même manip en créant une autre adresse IP et un autre port 50081 par exemple ?


Exact encore (je pense que tu as bien pigé le mécanisme).

Dans ce cas au lieu de partir de 0 tu peux partir de 1 c'est plus mnémotechnique

50001 --> caméra 1

50002 --> caméra 2

...

Mais là on est maintenant dans le détail.





As-tu pu récupérer le document LibreOffice du schéma ?

Bon courage

PhilDur
