Bonjour à tous,

Je me permets de vous solliciter pour essayer de trouver une solution pour raccorder ma livebox à un réseau ethernet existant.

Tout d'abord ma box fibre n'est pas à côté du compteur électrique.

Comment faire pour "alimenter" le réseau ethernet existant ?

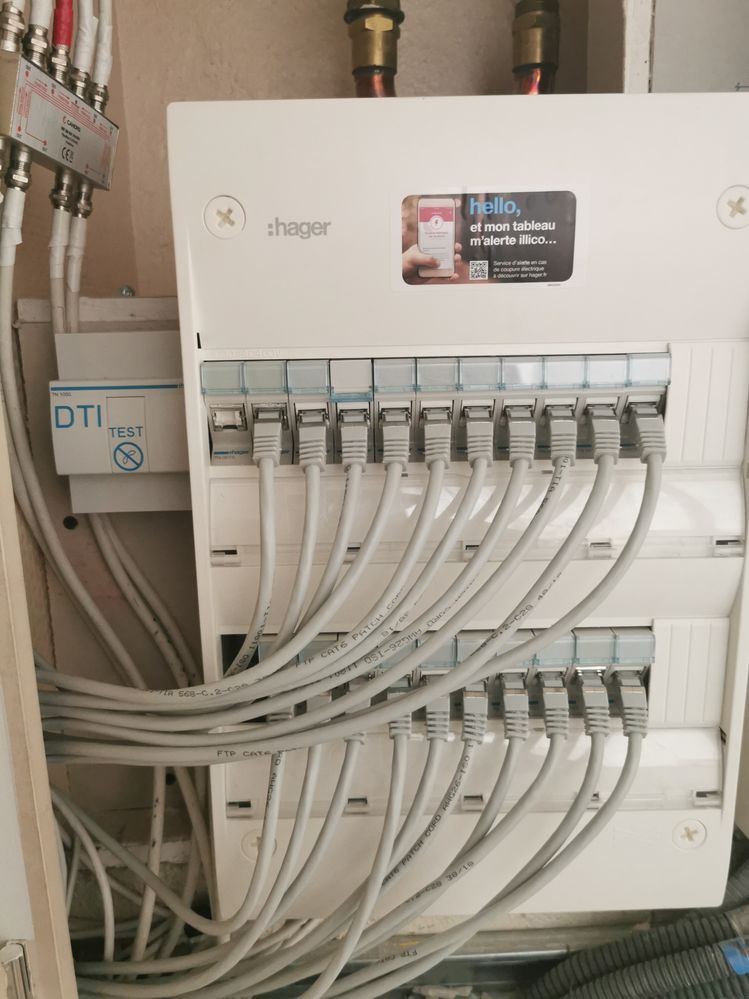

Vous trouverez ci-dessous une photo de l'équipement.

Merci pour votre aide !

[#2]

Bonjour,

Il va d'abord falloir savoir vers quoi partent vos 20 câbles actuellement en place. (???) si il y a un switch quelque part il va falloir le dire, ainsi que sa configuration.

Et, aussi, penser a le décapoter pour voir ce qu'il nous fait ce tableau.

Sinon pour relier un réseau ethernet existant, il suffit de relier une des sortie du switch interne de la livebox au switch qui alimente vos 20 câbles ethernet actuellement actifs.

Donc il faudrait aussi voir comment est câblée l'installation de la fibre et de la livebox. Normalement le DTiO devrait être pas loin du DTi actuel et ça devrait être facile, mais il y a toujours des artistes qui veulent ça un peu n'importe où, auquel cas c'est de suite plus dur. Pour ceux qui sont coincés ou qui veulent pouvoir admirer leur livebox servir de chauffe plat sur un meuble, la norme NF usuelle a prévu le cas. Ce qui se traduit par deux prises RJ45 co-localisées sur le même mur à quelque cm de distance, généralement au salon. Les artistes pas trop vicieux s'arrangent pour avoir un DTiO posé sur le mur a la perforatrice à coté des RJ45... auquel cas tout va bien. Sinon ça va être vraiment plus dur !

B'journée.

[#3]

Merci pour votre aide.

Je ne suis pas spécialiste mais je ne pense pas voir de switch dans cette installation.

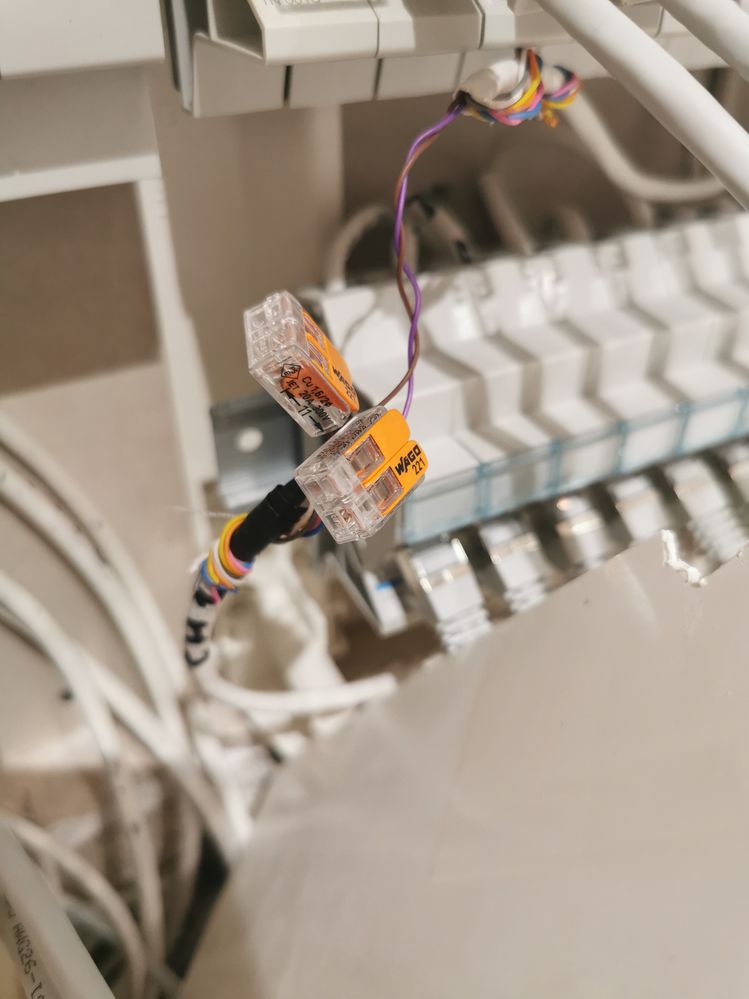

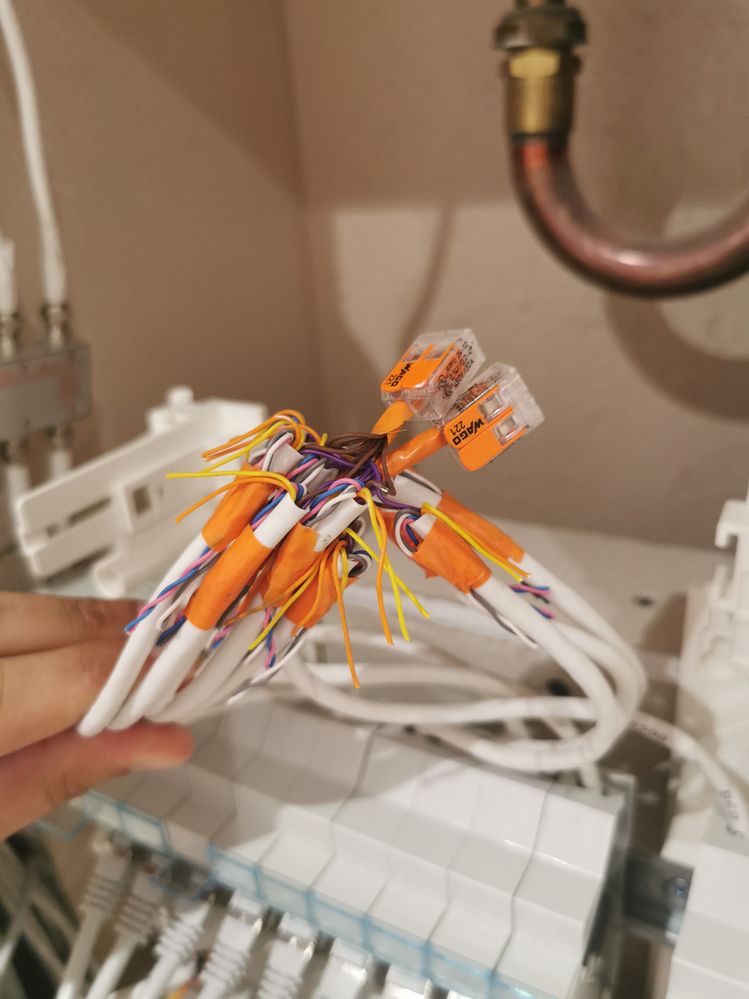

En le décapotant, je ne trouve pas grand chose non plus si ce n'est quelques câbles qui ne semblent relier à rien.

Pareil pour le DTIo, je ne vois pas à quoi ça ressemble mais je ne vois rien d'autre que sur les photos sur cette installation.

Merci encore pour votre aide,

Henri

[#4]

re-bonjour,

en attendant la validation des photos, le DTiO est le petit boitier ou entre la fibre qui vient de l’extérieur. Ce boitier a un à quatre connecteur optiques ou va se brancher la fibre qui va a la livebox. La fibre qui entre et qui n'a pas de connecteur est de responsabilité Orange, celle qui sort via un connecteur (vert souvent) est votre fibre dont vous avez la responsabilité (note : ne vous amusez pas a rentrer et sortie votre fibre de son connecteur : il faut normalement la nettoyer avec un outil fait pour a chaque fois). (votre vieux Dti à coté du tableau et qui ne sert plus faisait le même job coté fixation mécanique et partage des responsabilités mais pour le fil de cuivre).

C'est la position de ce boitier qui importe et où se trouve la livebox par rapport a lui, ainsi que la proximité de prises RJ45 reliées a votre tableau.

On a besoin de deux point de vue : un pour la livebox et le DTiO (le O c'est pour Optique) et un pour le tableau.

Une fois qu'on a ça, les participants du forum pourront cogiter et vous aider a trouver la meilleure solution technique.

Accessoirement : il faudrait verifier comment son câblées vos prises RJ45 murales. en ethernet ou en téléphonie.

Une petite ouverture d'une prise RJ45 murale pourrait aider aussi.

Je dois l'avouer : si c'est fait façon téléphonie, il va vous falloir l'intervention d'un électricien pour recâbler vos prises et eventuellement changer le cable telephonique par de l'ethernet CAT6. Il y a un moment les electriciens cablaient les RJ45 pour des telephones sur deux fils et pas sur 8 fils et utilisaient du fil telecom (8 couleurs au lieu de 4 plus 4 retour couleur+blanc).

[#5]

Merci pour la précision.

Voici la photo du DTIo, qui est donc près d'une prise ethernet mais pas accessible depuis le tableau électrique.

Henri

[#6]

bonjour @Henri182

Tu branche une sortie de la livebox sur la prise ethernet a côter de la box (DTIO)

Tu  met un switch 24 port au tableau electrique et tu branche tous dessus.

tu n'aurra que 1gb/s partager entre t'est 20 depart du tableau electrique,  mais je pensse pas que tu les utilise tous en même temps

[#7]

Bonjour @Henri182

Est-ce que tu peux rajouter une photo ou l'on verrait la prise PTO (Fibre Optique) et la prise Ethernet qui se trouve à coté d'après tes dires.

PS: les images sont validées.

[#8]

salut @Henri182

@JuanLucas38  @jojo3007  @Eric_Le_Grompf

oh le joli câblage téléphone !

bon, tu vas devoir tout refaire, c'est inutilisable dans l'étant

[#9]

salut @fredolerouge

non regarde bien c'est les prise en faite les keystone des rail rj45 qui ont etait cablé avec les paire telecom entre eux.

Les retour des pieces sont directement brancher sur les keystones des rails.

donc si les prise sont bien cablé il a juste a debrancher tous se qui ya au tableau electrique est de brancher a un switch

[#10]

salut @jojo3007

@JuanLucas38  @Eric_Le_Grompf

ça jusqu'à preuve de contraire :

---

Henri

---

c'est du câble téléphone, pas ethernet
