Câblage RJ45 et DTI
Bonjour,
je viens d'emménager dans ma nouvelle maison et j'ai le problème suivant :
mon électricien m'a installé 2 prises RJ45 dans mon salon afin de pouvoir y brancher ma box et de renvoyer le signal au switch/DTI dans le garage afin de distribuer le reste de la maison. Sauf que ça ne fonctionne pas malgré plusieurs câblage différent de ma part. J'ai tenté avec des câbles RJ11, RJ45, RJ11/RJ45 mais rien n'y fait.
Néanmoins, lorsque je me branche directement la box dans le garage et distribue l'ensemble des prises, j'ai bien internet partout.
Le câblage est le suivant :

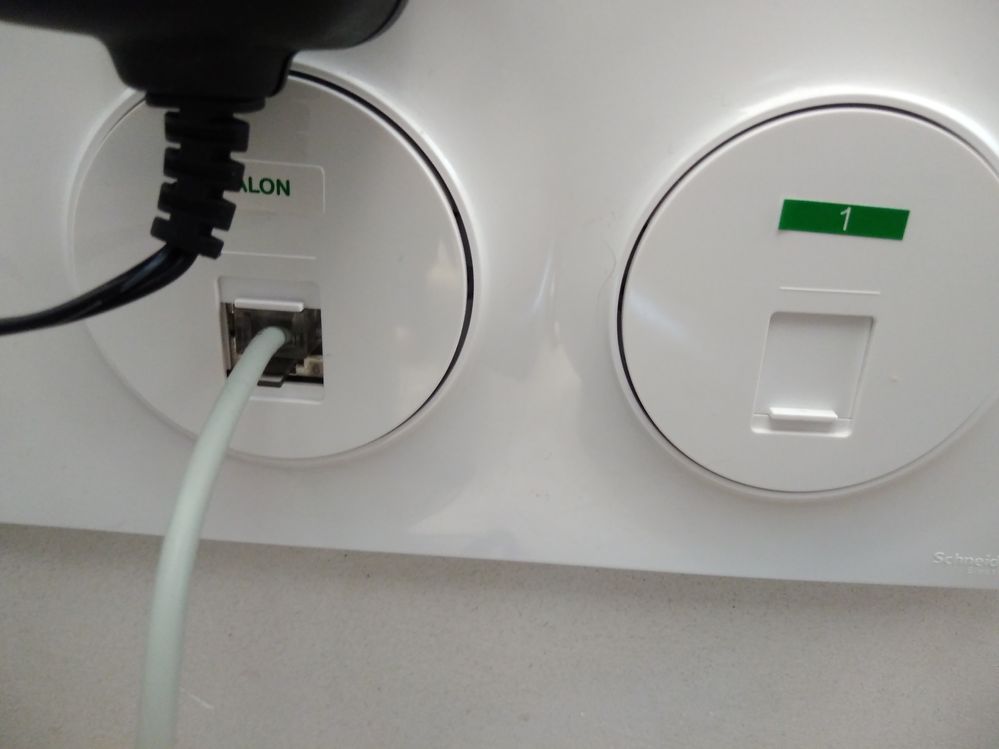

- les 2 prises salons sont nommés "1" et "salon" => câble RJ11 depuis le port "salon" au port DSL de la box puis câble RJ45 depuis le switch box jusqu'au port "1".
- au tableau, je relie les différents ports des autres pièces avec le switch.
j'ai tenté d'inverser les deux prises salons, de changer les câbles,...bref un peu tout.
Si quelqu'un aurait d'autres proposition...
- Marquer comme nouveau
- Marquer
- S'abonner
- S'abonner au fil RSS
- Imprimer
- Signaler
Re: Câblage RJ45 et DTI
salut @Antriou
outre qu'il serait plus logique de mettre la box au niveau du DTI et tout distribuer ensuite, le plus important est la manière dont l'électricien a câblé les prises

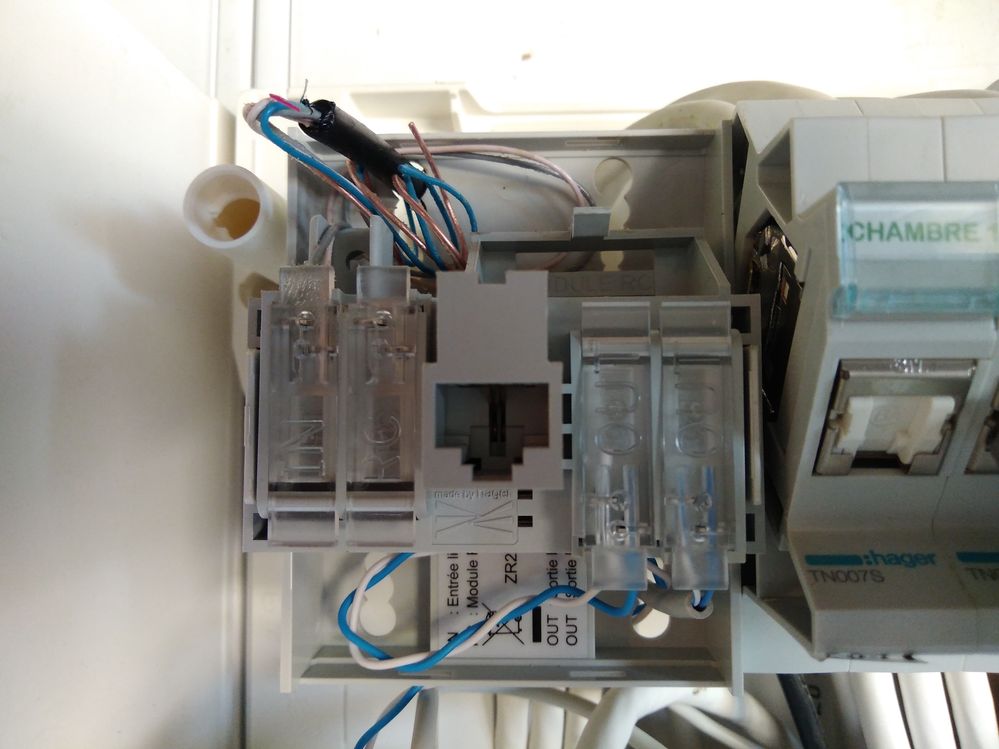

détaches une des prises RJ45 du mur et prends une photo du câblage, prends également une photo de la partie où se trouve le DTI et l'environnement direct avec les départs RTJ
PS : les photos n'apparaissent pas de suite, c'est normal, elles doivent d'abord être validées par la modération
- Marquer comme nouveau
- Marquer
- S'abonner
- S'abonner au fil RSS
- Imprimer
- Signaler
Re: Câblage RJ45 et DTI

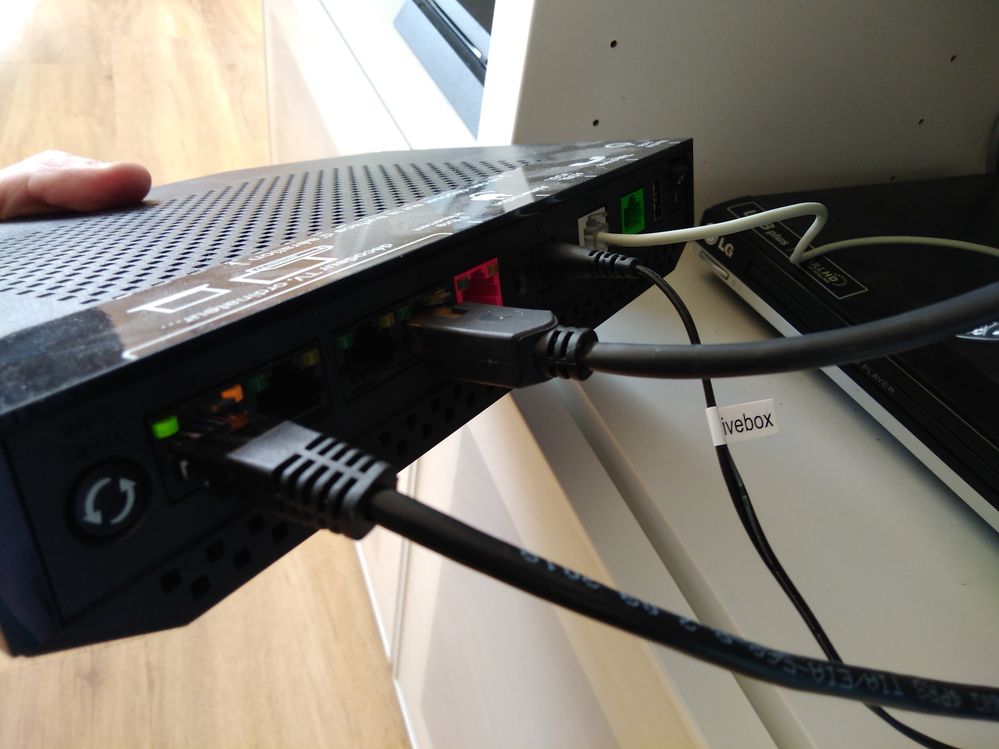

Voici les différentes photos demandées :
- Marquer comme nouveau
- Marquer
- S'abonner
- S'abonner au fil RSS
- Imprimer
- Signaler
Re: Câblage RJ45 et DTI
Quelqu'un aurait une solution à proposer ?
- Marquer comme nouveau
- Marquer
- S'abonner
- S'abonner au fil RSS
- Imprimer
- Signaler
Re: Câblage RJ45 et DTI
re @Antriou
cool la vie man, les "up" et consorts sont très mal perçus, on a une vie en dehors du forum (même confinés)
bref ton installation est superbe, bien faite, aux normes, mais câblées à la mode des années 70/80, en tout téléphone
doc inexploitable dans l'état pour internet
la solution est très simple, tu vas devoir tout recâble en ethernet, pas bien compliqué, pas très cher, @JuanLucas38 pourra t'expliquer il est passé par là
ou mieux, tu rappelles le sagouin l'électricien qui t'a fait ça et tu lui demande de refaire son sale boulot dans les règles en ethernet
l'idée sera de mettre la box au niveau du DTI puis de tout distribuer en ethernet sur toutes les prises en partant de là
- Marquer comme nouveau
- Marquer
- S'abonner
- S'abonner au fil RSS
- Imprimer
- Signaler
Re: Câblage RJ45 et DTI
Hello @fredolerouge
Pourtant quand @Antriou met la box dans le garage il arrive à distribuer internet dans toute les pièces via ses câbles/prises RJ45.? @Antriou : tu confirmes.?
Et le code couleur Vert/Bleu/Orange/Marron, au niveau de la prise, peut bien être de l'ethernet (même si pas blindé à priori).
Je ne connais pas trop les équipements de ton tableau mais si tu as réussi à faire fonctionner ta box au niveau du tableau, renvoie par un câble ethernet RJ45 (ou RJ11 / en principe un connecteur RJ11 au centre d'une prise RJ45 ça colle) l'arrivée Orange vers la prise 1 (ou salon) et branche ta box à l’autre bout.
Si OK : fais un renvoi d'une sortie ethernet de la box vers la prise restante, tu mets un switch au niveau du tableau et tu distribues.
Mais comme dit par @fredolerouge c'est plus simple de laisser la box au niveau du tableau. Sauf si problème Wifi / éloignement garage. Mais dans ce cas un PA wifi bien situé via un des renvois ethernet peut régler ça.
Cordialement
Daniel35
.
- Marquer comme nouveau
- Marquer
- S'abonner
- S'abonner au fil RSS
- Imprimer
- Signaler
Re: Câblage RJ45 et DTI
salut @Antriou
tu as raison @Daniel35 au temps pour moi, cela semble être de l'ethernet mais non blindé
le souci que je vois, c'est que les câbles BLANC devraient être bicolore, si tu te plantes au moment de câbler la paire, ça ne marchera pas
il faudrait passer un testeur de prises sur toutes les prises pour être sur et vérifier le câblage de toutes les prises
quoi qu'il en soit, ça devrait fonctionner comme suit :
- sortie DTI sur entrée DSL de la box
- sorties RJ45 de la box sur chaque départ RJ45 utilisé
tu dois donc décâbler le boîtier TN pour le faire
tu dois avoir la box en direct sur le DTI ou du moins DTI/Boîtier TN/Box sur la sortie MODEM du boîtier (de mémoire)
ensuite, tout est distribuer de la box aux départs RJ45, téléphone y compris
- Marquer comme nouveau
- Marquer
- S'abonner
- S'abonner au fil RSS
- Imprimer
- Signaler
Re: Câblage RJ45 et DTI
Merci pour vos réponses !
En revanche, je comprends pas la fin de tes conseils à savoir :
tu dois donc décâbler le boîtier TN pour le faire
tu dois avoir la box en direct sur le DTI ou du moins DTI/Boîtier TN/Box sur la sortie MODEM du boîtier (de mémoire)
ensuite, tout est distribuer de la box aux départs RJ45, téléphone y compris
Comment trouver la sortie DTI ? Je n'ai qu'une prise test d'indiquée.
Pourrais-tu détailler cela stp ?
Comment trouver l'arrivée exacte Orange ? Car lorsque je fais un renvoi avec la prise restante et, la box indique qu'il n'y a aucun réseau disponible.
Merci d'avance, et bon confinement à tous
- Marquer comme nouveau
- Marquer
- S'abonner
- S'abonner au fil RSS
- Imprimer
- Signaler
Re: Câblage RJ45 et DTI
salut @Antriou

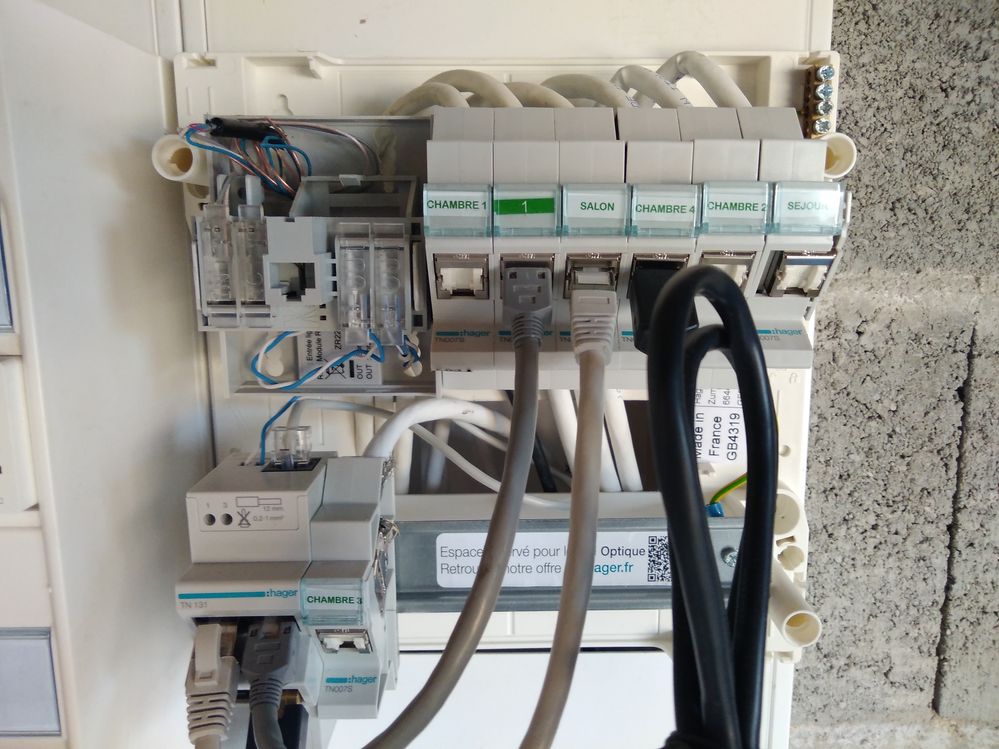

juste sous le DTI, tu as une boîtier Legrand TN contre lequel est fixé une prise RJ45 (chambre 3)
tu dois débrancher tous les câbles ethernet qui y sont connecté et débrancher tous les départs RJ45
en clair, tu ne dois plus rien avoir de branché sur la moindre prise pour repartir de zéro
petite question, à quoi correspond le départ RJ45 repéré "1" alors que les autres sont repérés avec un nom de pièce?
maintenant que tout est débranché, tu dois connecter le câble DSL de la livebox sur la sortie MODEM du boîtier TN et ensuite, brancher chaque sortie ethernet RJ45 de la box sur le départ RJ45 qui correspond aux pièces que tu veux alimenter en réseau
pour le téléphone, tu branches la sortie TELEPHONE de la box sur le départ RJ45 correspondant à la pièce où il se trouve
- Marquer comme nouveau
- Marquer
- S'abonner
- S'abonner au fil RSS
- Imprimer
- Signaler
Re: Câblage RJ45 et DTI
Merci pour ta réponse.
En fait il faut que je fasse le travail de l'électricien si je comprends bien... Je vais attendre le passage de l'électricien du coup, l'installation ayant même pas 2 mois...
La prise nommée "1" est là juste pour la différencié de celle à côté.
