Bonjour,
Je d’emménager dans une nouvelle maison.
Il y a une prise RJ45 dans chaque pièce.
Lorsque je relie ma livebox a une des prises rien ne se passe, pas de synchronisation possible.

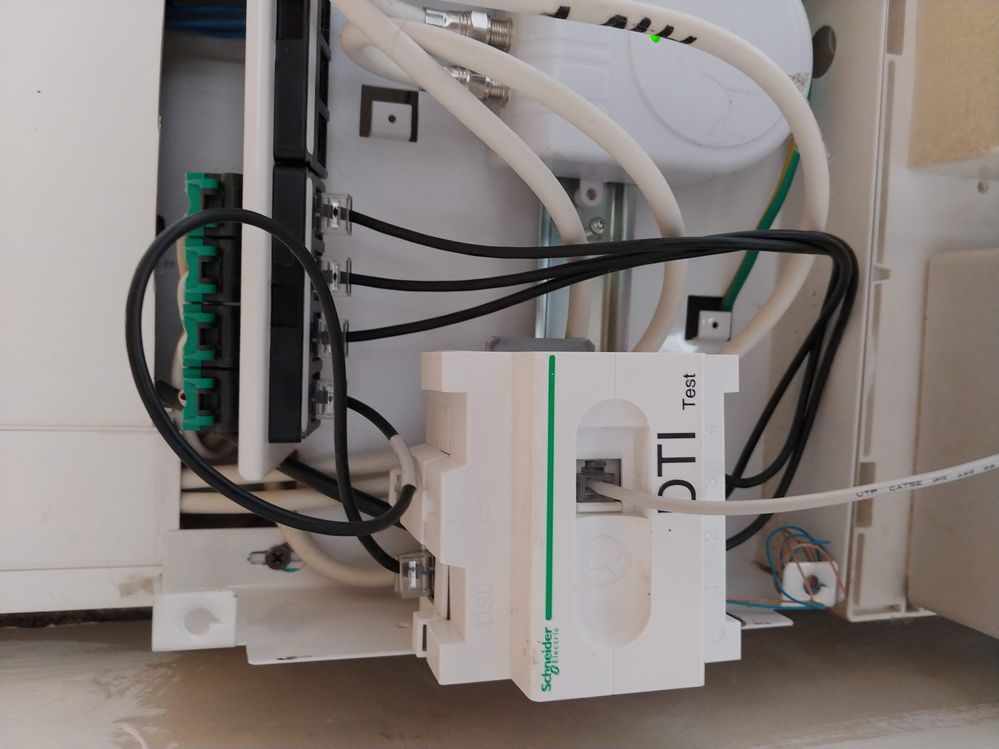

Du coup je me suis dirigé vers mon tableau électrique et jai vu un boitier cf. photo , mais je ne comprends pas comment il faut que je branche ma livebox pour que chaque prise RJ45 de chaque pièce délivre ma connexion internet en ethernet si cela est possible ?
Je suis novice, merci par avance pour votre aide !
Résolu ! Accéder à la solution.
Solutions approuvées
- Marquer comme nouveau
- Marquer
- S'abonner
- S'abonner au fil RSS
- Imprimer
- Signaler
Salut @Mugen26
Alors on commence par le début.
Achète une bobine de câble de la catégorie précisée par Fredo. Pourquoi une bobine ?, parce que tu coupera à la longueur désirée le nouveau câble, pas de gaspillage et de câbles trop longs qui trainent partout, sans compter l'impact s'il est trop court
Déconnecte l'ancien câble des 2 cotés, coté DTI et coté pièce.
Dans ton cas c'est simple il faut tout déconnecter.
Je donne l'exemple pour un câble, il faudra le répéter autant de fois qu'il y a de câbles à changer.
Du coté réglette attache le nouveau câble, pas encore coupé à la longueur donc toujours en bobine, à l'ancien en utilisant les fils existants, tu fais une sorte de nœud mais pas trop gros, il faut qu'il passe dans le fourreau.
Fixe bien le tout avec du scotch d'électricien (très puissant).
Coté pièce, il faut être 2 par contre, l'un tire tout doucement sur l'ancien câble et l'autre guide le passage du nouveau câble dans le fourreau au niveau du réglette.
Si ça coince, on revient en arrière et on ré-essaie à un moment ça viendra sauf si c'est complètement coincé alors là c'est mort, ça m'est arrivé
Une fois le nouveau câble arrivé à la prise, tu coupe au niveau réglette en prenant une marge, penser à en prendre une toute petite coté prise on ne sait jamais, à toi de voir laquelle en fonction de la place que tu as.
Tu refais le câblage, à la bonne norme cette fois-ci des 2 cotés et c'est gagné.
A faire autant de fois qu'il y a de câbles à remplacer.
Pour info, 5 câbles remplacés en une après midi avec le fiston.
Score à battre.
Edit : Pour info je suis en train de développer un site internet ou ce genre de manipulation sera montrée en photos et pas à pas et plus encore.....
Si on cherche un peu on finit par trouver
- Marquer comme nouveau
- Marquer
- S'abonner
- S'abonner au fil RSS
- Imprimer
- Signaler
Re: Livebox sur boitier DTI
salut @Mugen26
le branchement normal ne se fait pas directement sur la prise du DTI
fais ceci :
- débranches les 4 câbles RJ noir qui partent du DTI aux départs RJ
- branches un seul des câbles noir sur l'entrée DSL de la box
là, elle devrait se synchroniser
pour savoir si tu peux utiliser les prises RJ45 pour dispatcher le réseau, tu dois détacher une des prises du mur et prendre une photo de son câblage
- Marquer comme nouveau
- Marquer
- S'abonner
- S'abonner au fil RSS
- Imprimer
- Signaler
Re: Livebox sur boitier DTI
Merci pour ton aide !
Désolé pour le retard, je n'ai pas pu emménager a cause du contexte donc je ne suis pas tout le temps dans la nouvelle maison !
Alors concernant la synchro de la livebox, j'ai bien débranché tous les câbles noirs,
Apres avoir essayer de brancher ma sortie xdsl de ma livebox sur la barrette du ou sur comme la photo ci-dessus, rien ne se passe!!!! La synchro de la livebox ne s'effectue que dans un cas de branchement, celui ou je branche la sortie xdsl de la livebox sur la prise DTI test.

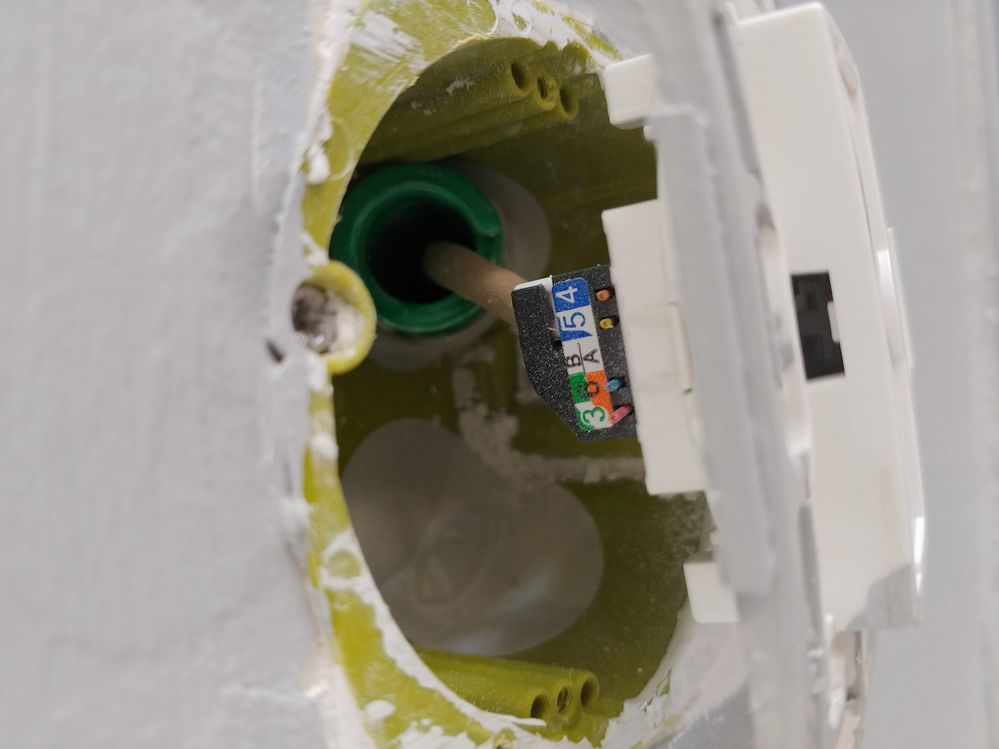

J'ai démonté une des prises RJ45 qu'il y a dans chaque pièce et tu trouveras la photo ci après, merci par avance
- Marquer comme nouveau
- Marquer
- S'abonner
- S'abonner au fil RSS
- Imprimer
- Signaler
Re: Livebox sur boitier DTI
salut @Mugen26
tu ne dois pas brancher l'entrée DSL de la box sur la réglette RJ45, mais tu dois faire comme je te l'ai dit
une fois avoir débrancher les 4 câbles qui partent du DTI de la réglette RJ45, tu branches un des câbles sur l'entrée DSL de la box
ensuite le câble des prises RJ45, et voila encore une magnifique installation aux normes mais câblée à la manière des années 70/80, en téléphonie
pas en ethernet
tu vas donc devoir remplacer tous les câbles téléphones par du câble ethernet
pas bien compliqué, mais nécessite un peu d'huile de coude demande @JuanLucas38 il a du faire ça chez lui
- Marquer comme nouveau
- Marquer
- S'abonner
- S'abonner au fil RSS
- Imprimer
- Signaler
Re: Livebox sur boitier DTI
re @Mugen26

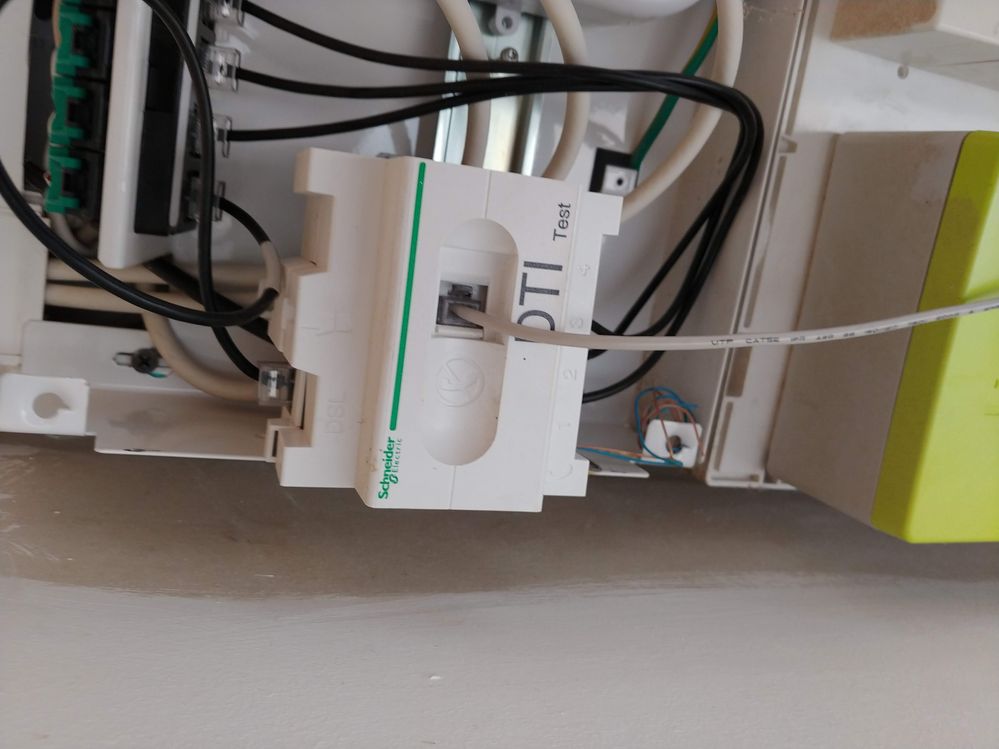

partons de cette photo :
tu as un câble qui part du haut de la prise DTI sur la réglette RJ45, c'est celui ci que tu dois brancher sur l'entrée DSL de la box
les 3 autres doivent être débranchés de la réglette RJ45
- Marquer comme nouveau
- Marquer
- S'abonner
- S'abonner au fil RSS
- Imprimer
- Signaler
Re: Livebox sur boitier DTI
Ok, je vais essayer le branchement des que je peux y retourner!
Punaise ça craint !!! une maison de 2015 câblée comme caaaaaa !!!
En plus, j'ai vu que dans la maison il y a 5 prises RJ 45 et la barrette n'a que 4 emplacements !!! ça promet... de surprises en surprises !!!
Je vais jeter un œil au post de @JuanLucas38 !
Encore merci
- Marquer comme nouveau
- Marquer
- S'abonner
- S'abonner au fil RSS
- Imprimer
- Signaler
Re: Livebox sur boitier DTI
salut @Mugen26
@JuanLucas38 n'a pas de post dans lequel il explique tout ça, mais je l'ai cité, il viendra te donner la méthode
en gros, tu te sers des anciens câbles pour tirer les nouveaux
- Marquer comme nouveau
- Marquer
- S'abonner
- S'abonner au fil RSS
- Imprimer
- Signaler
Re: Livebox sur boitier DTI
Salut @fredolerouge ,
La synchro s'est faite !!! j'ai du ouvrir le boitier DTI car il y a un faux contact a l’intérieur, big up a l'électricien au passage qui a câblé...
Du coup je peux passer au câblage en ethernet de toute la maison ! Je sens que çà va être l'éclate !
Encore merci !
- Marquer comme nouveau
- Marquer
- S'abonner
- S'abonner au fil RSS
- Imprimer
- Signaler
Re: Livebox sur boitier DTI
salut @Mugen26
au moins une chose de réglée
prends du câble ethernet cat 6 en FTP ou STP, surtout pas de UTP (non blindé)
- Marquer comme nouveau
- Marquer
- S'abonner
- S'abonner au fil RSS
- Imprimer
- Signaler
