[#1]

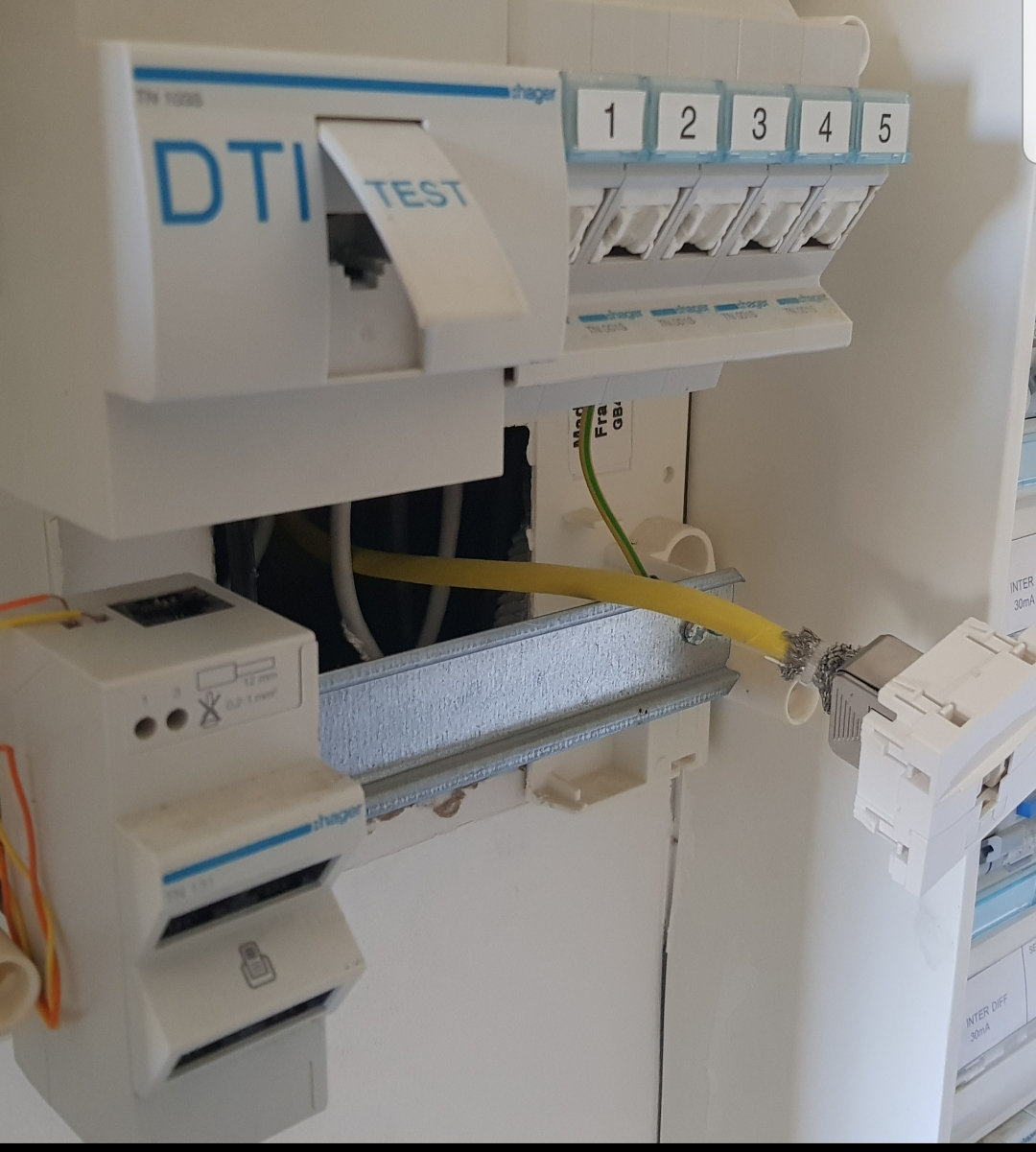

Photo : https://zupimages.net/up/19/39/pfsr.jpg

Bonjour,

Je viens vers vous car je me retrouve face à une problématique que je n'arrive pas à résoudre svp.  En effet, mon boîtier de communication ne semble pas fonctionner et je n'arrive pas à identifier le port maitre DTI afin d'y connecter le port DSL de ma Livebox 4 puis répartir le signal internet dans les différentes pièces de mon logement.  Je suis en dégroupage total et le seul port qui fonctionne est celui du "DTI test" (en haut à gauche sur la photo) mais il me semble que ce n'est pas sur celui-ci qu'on est sensé brancher la Livebox 4 ?  Lorsque je relie le port DSL de la Livebox 4 au DTI test et que je branche des câbles ethernet de la box sur les ports du boîtier de communication (en haut à droite sur la photo) reliés aux différentes prises RJ45 de mon logement : la Livebox 4 fonctionne mais les autres prises RJ45 des autres pièces ne fonctionnent pas.  Je vous joins une photo.  Les prises en bas à gauche correspondent vraisemblablement aux prises téléphone il me semble ? Elles ne me sont d'aucun intérêt du fait que je sois en dégroupage total et que je n'ai pas besoin de téléphone fixe VOIP ?  La prise ethernet en bas à droite sur la photo correspond à une 6ème pièce en RJ45.

Merci par avance pour vos réponses.

[#2]

Bonjour,

On ne peut pas trop voir vos photos. Mais bon on va faire avec...

Vous avez visiblement deux trois  problèmes a régler et de votre ressort  puisque ça se passe après le DTi.

1. Avoir une sortie aDSL correcte depuis le DTi. Là on va vraiment avoir besoin d'une photo du câblage... (et je confirme que la prise de test n'est pas faite pour un usage 24/24.)
2. Avoir un câblage domestique ethernet correct. Ici on aura besoin d'une photo du câblage des prises RJ45 a chaque  extrémité. Il y a pas mal de chance pour que cela ai été câble façon téléphonie (2 fils blanc-gris) et pas en ethernet (8 fils a la bonne position).
3. Il y a aussi des chances que votre câble soit un câble téléphonique (8fils de couleurs différentes) et pas un câble ethernet ( 4 paires couleur/blanc+couleur).

donc soit vous faites intervenir votre électricien. soit vous nous postez quelques photos bien choisies dans les messages et vous faites le boulot correctif.

Hop!

[#3]

https://zupimages.net/up/19/39/e0cq.jpg

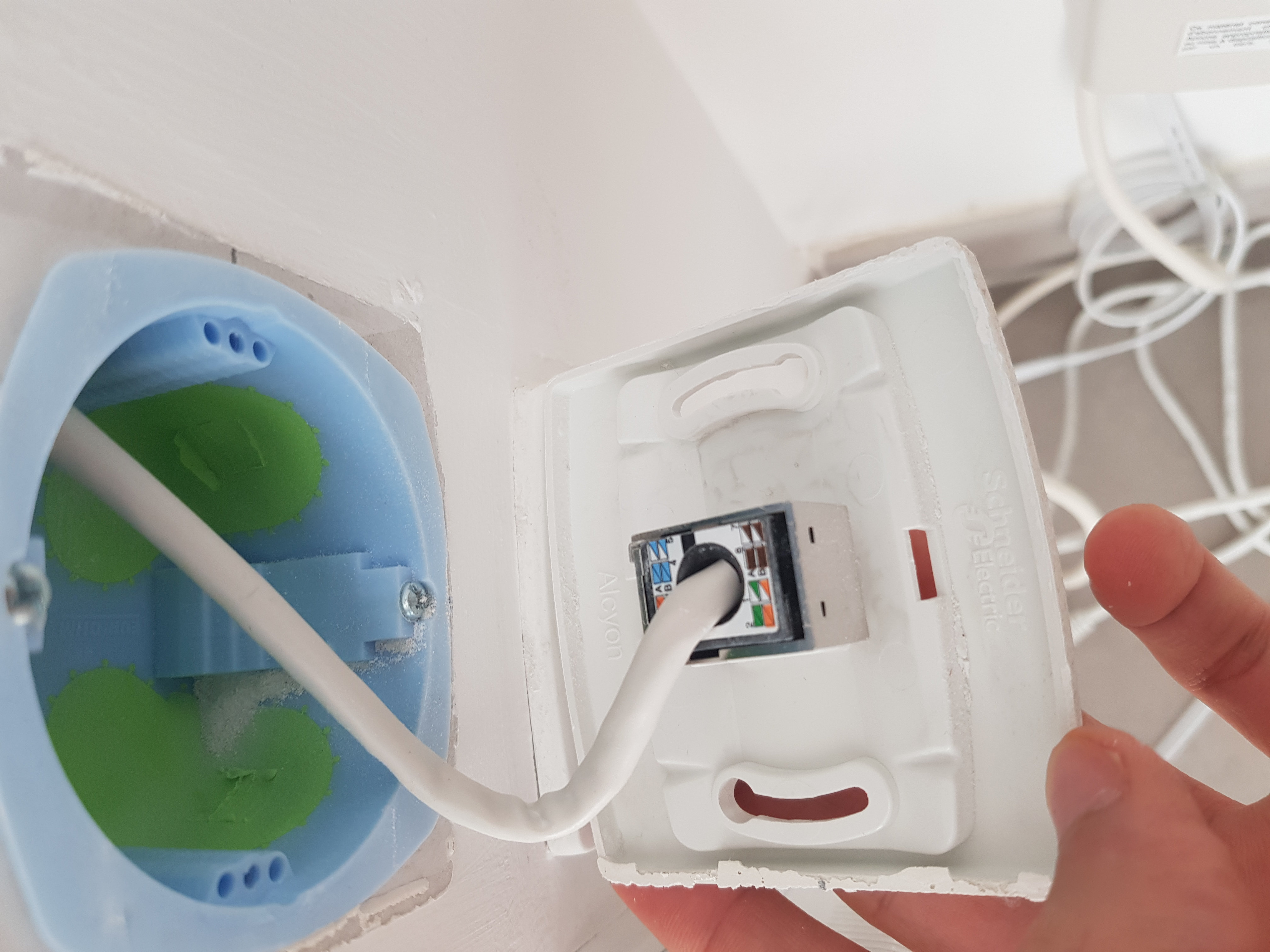

https://zupimages.net/up/19/39/89ng.jpg

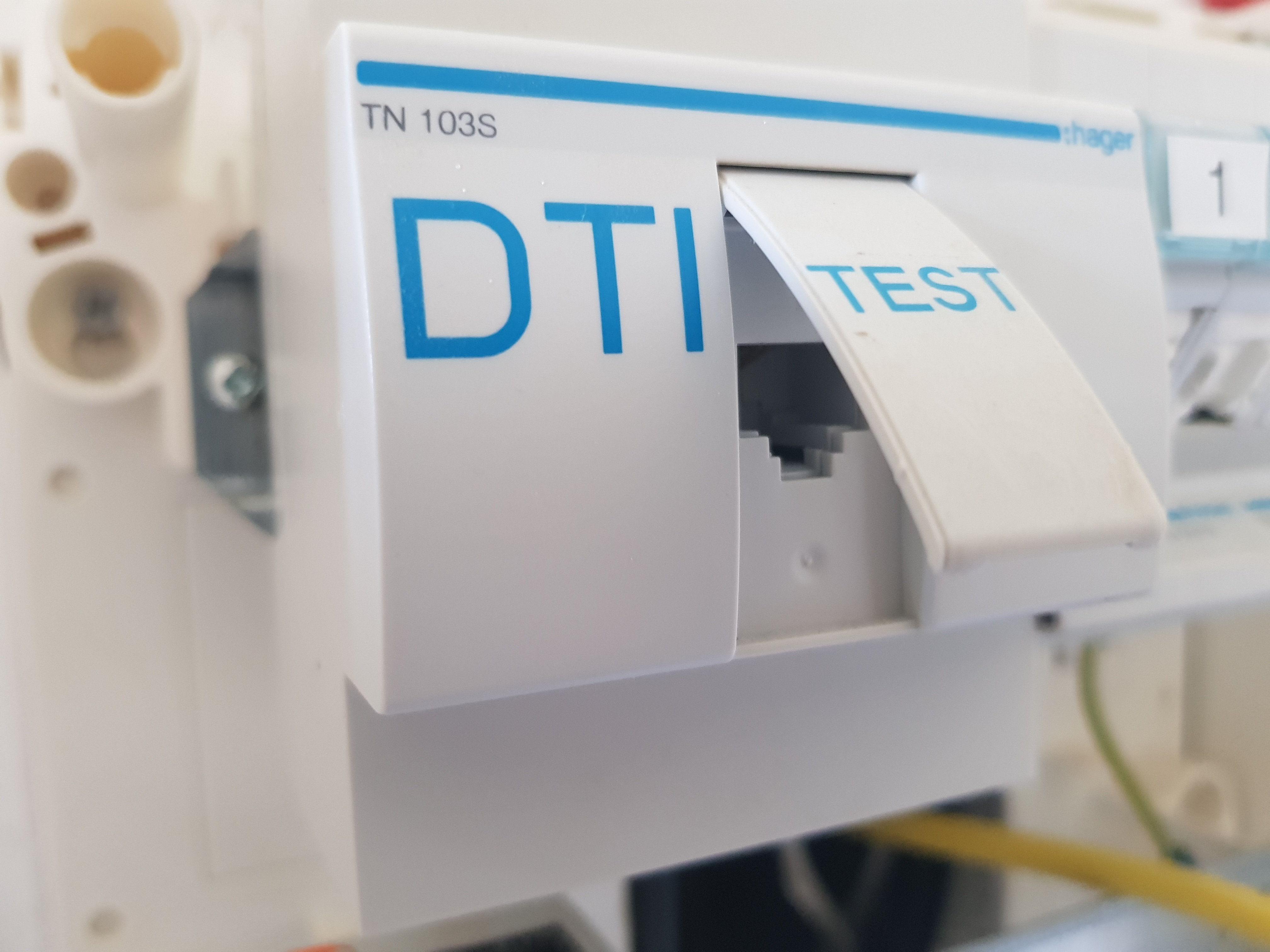

https://zupimages.net/up/19/39/atzh.jpg

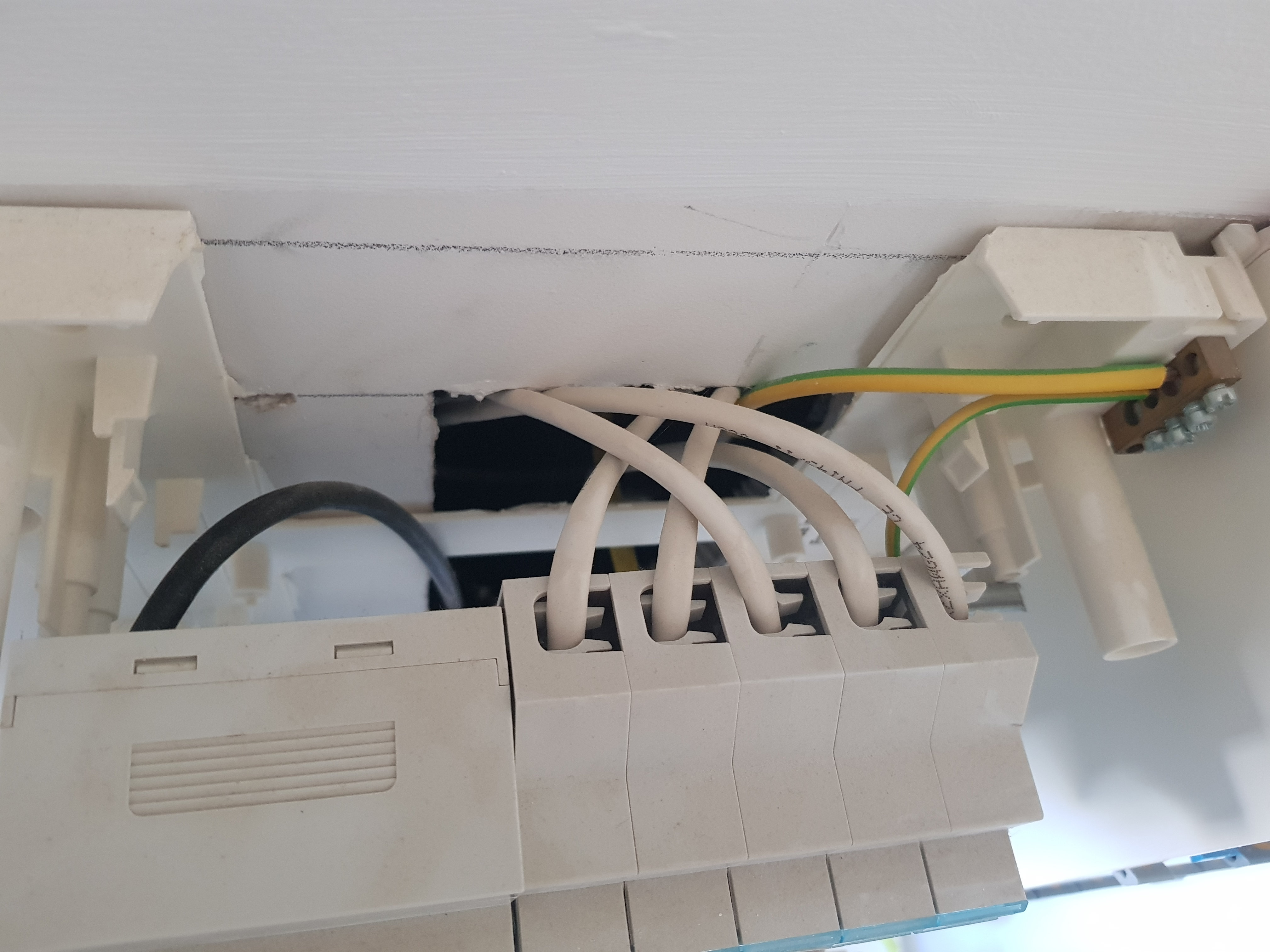

https://zupimages.net/up/19/39/nyks.jpg

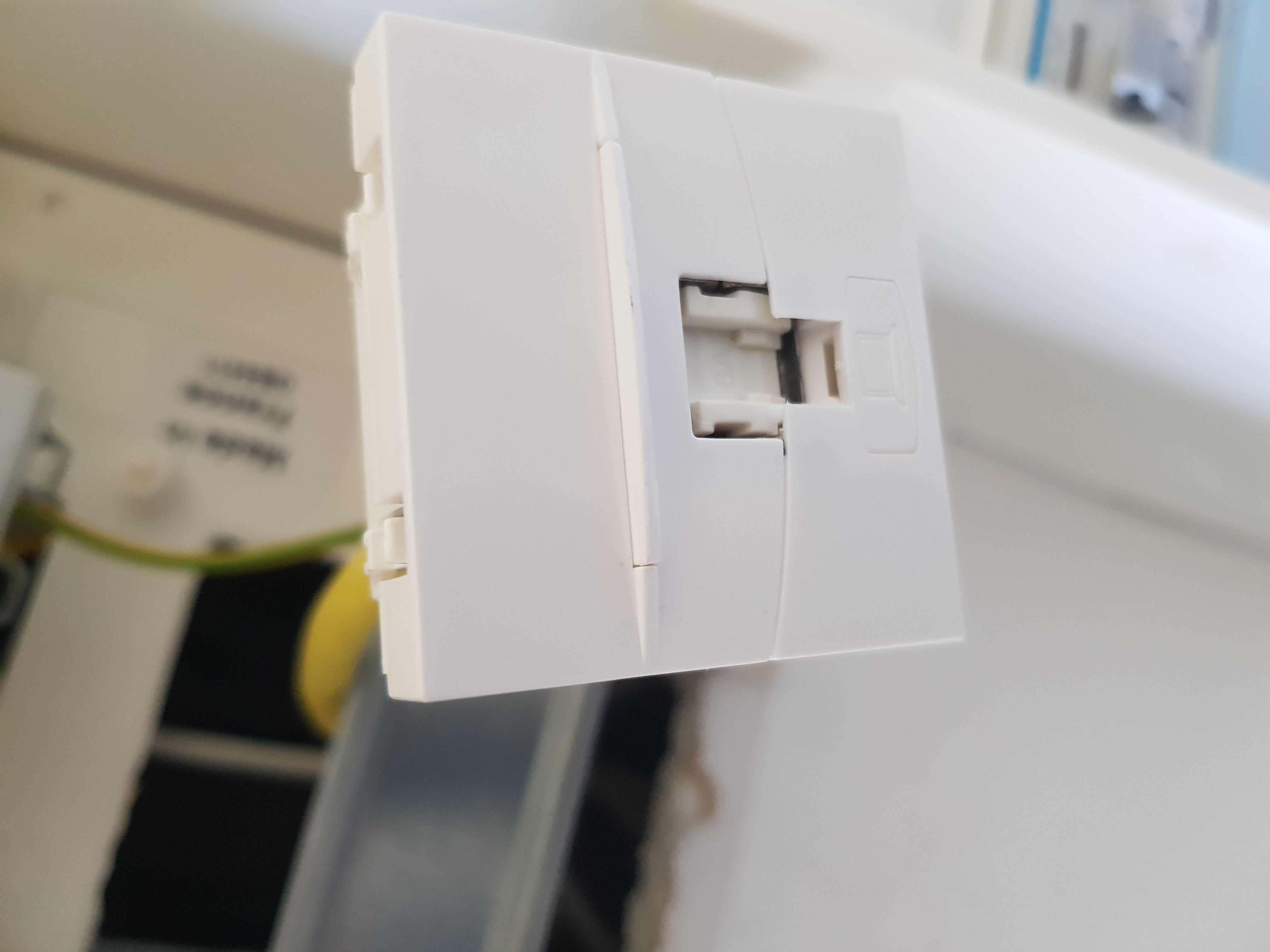

https://zupimages.net/up/19/39/usmm.jpg

https://zupimages.net/up/19/39/jxns.jpg

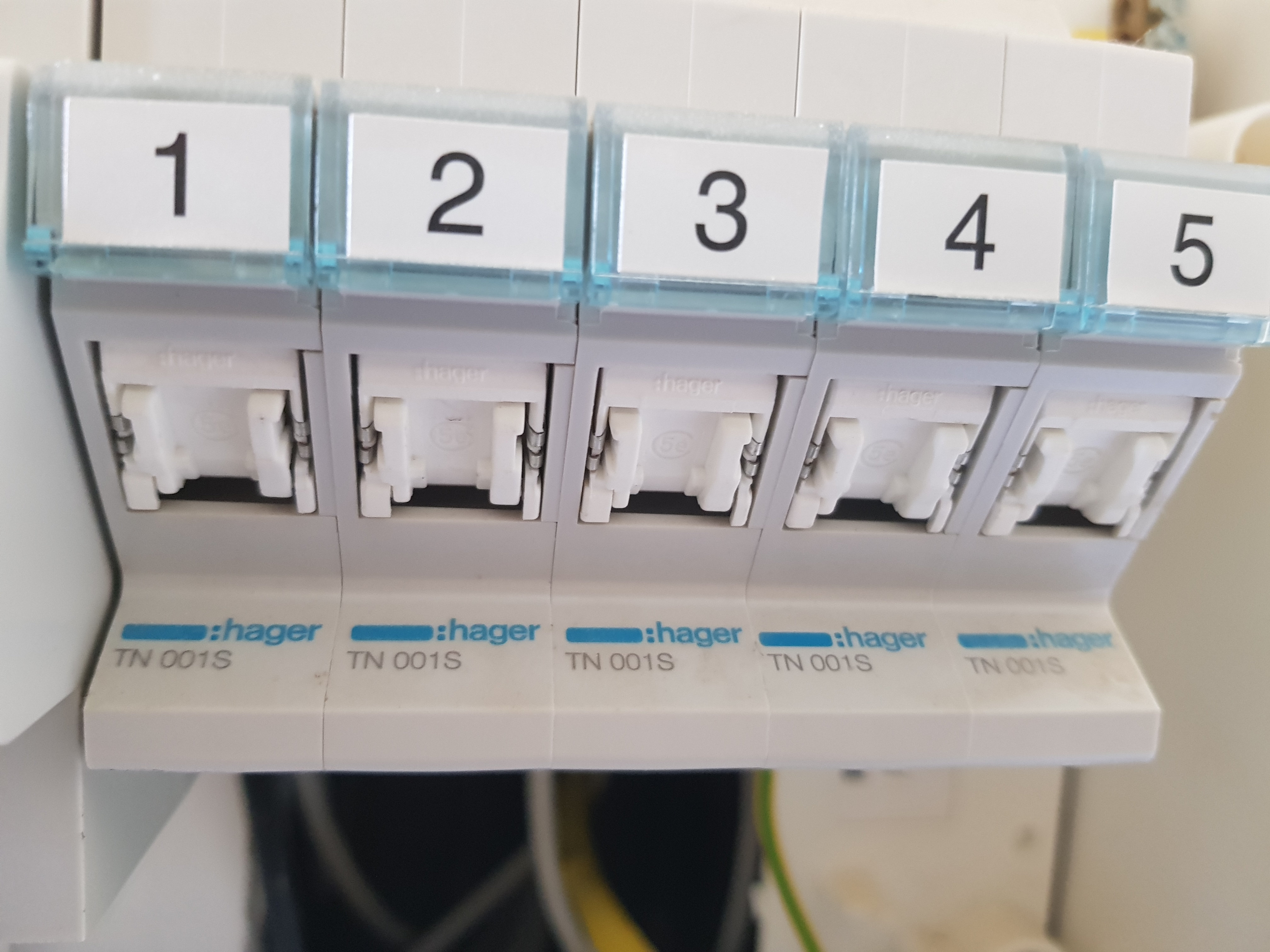

https://zupimages.net/up/19/39/bmb0.jpg

Merci pour votre réponse.

Malheureusement à chaque fois que j'essaie de joindre mes photos au corps du message, celles-ci ne s'affichent pas...

Je les ai donc hébergées ci-dessus afin que vous puissiez les visualiser.

Merci encore par avance.

Cordialement.

[#4]

Bonjour,

Il faut mettre les photos dans le répertoire/dossier public sinon ça ne va pas passer sur le forum.

Pour le reste, zupimages.net ne passe pas le proxy de part chez moi. Je vais attendre d'avoir une autre connexion pour continuer.

Hop!

[#5]

[#6]

salut @SamSamsSamy

@Eric_Le_Grompf

tu es en effet sensé brancher la box sur le câble noir qui passes en haut

il faut que tu saches où il va et qu'ensuite tu le branches sur la box

décapotes le boîtier ce qui te permettra de voir où sont les câbles

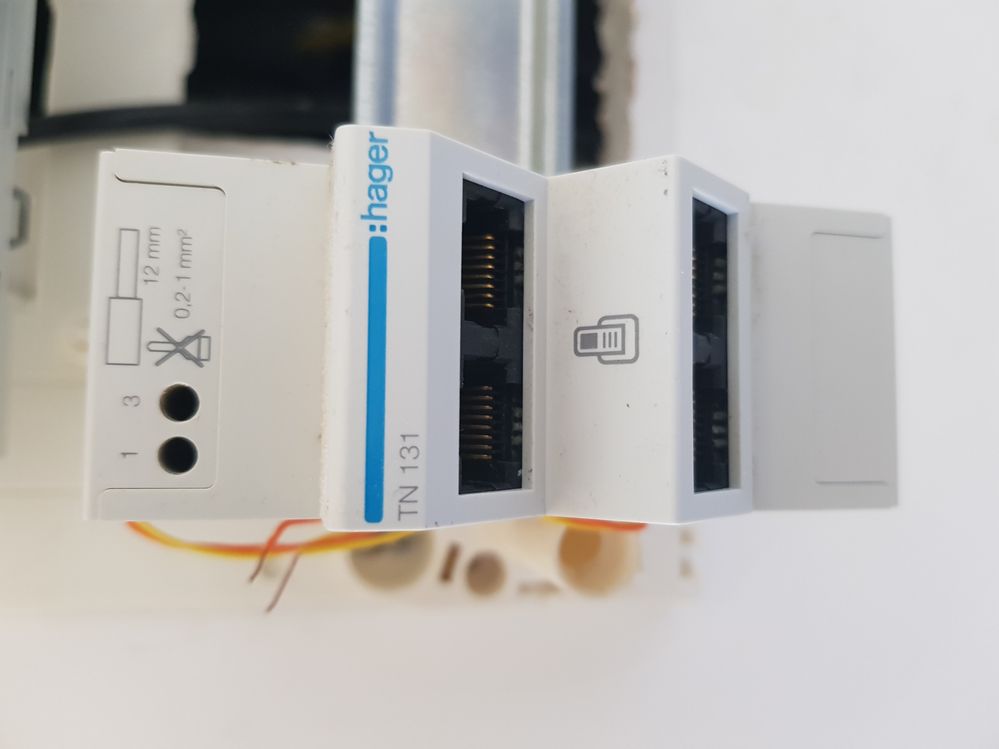

je pense qu'il doit être relié au boîtier Hager TN sous le DT

tu dois alors brancher la box sur la sortie modem

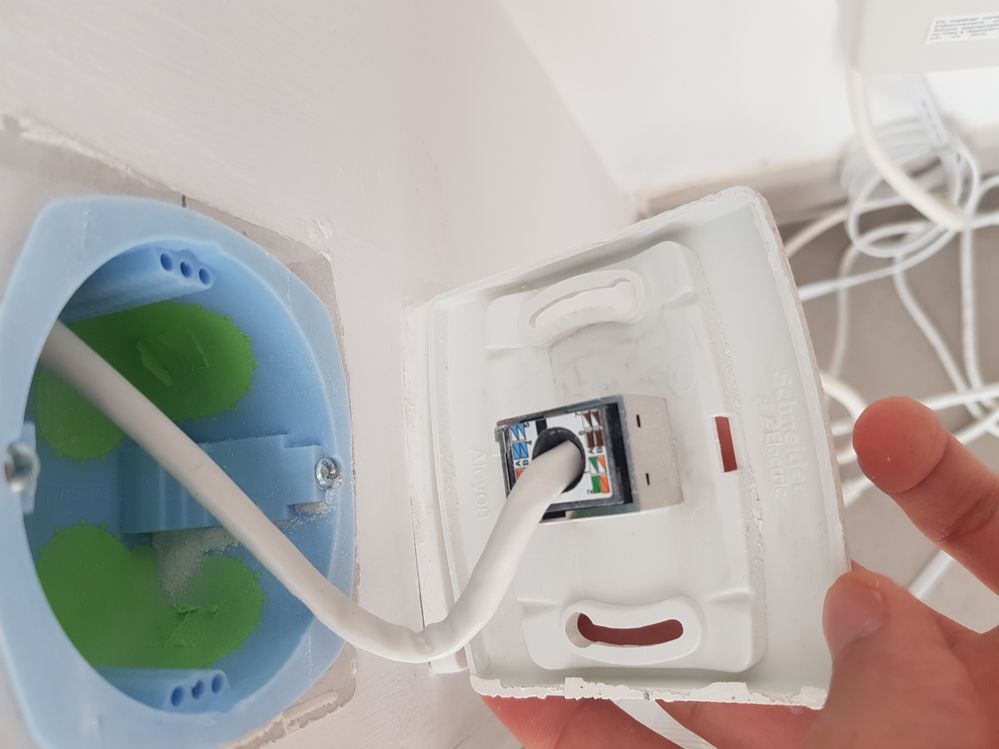

Concernant la prise RJ45, il faudrait que tu dégages la gaine pour que l'on puisse voir les type de câble

PS : j'ai déplacé tes photos dans l'album public et les ai validé

[#7]

Merci beaucoup.

Je regarde tout ça dès que possible.
