[#1]

Bonjour,

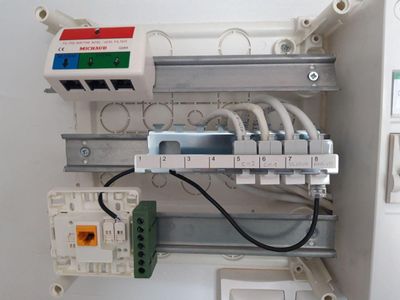

Je viens de déménager dans un nouvel appartement et mon accès Internet se fait par un boîtier DTI. Voici une photo de l’installation :

Quand je branche la box sur la prise orange du boîtier elle m’affiche "Réseau Orange non détecté". Je précise que j’ai bien reçu un sms d’activation de mes services Internet. J’ai tenté de suivre des indications données à d’autres personnes sur ce forum mais sans succès…

Quelqu’un peut-il m’aider ?

[#2]

salut @Bp63

tu dois débrancher le câble qui part du DTI vers la prise RJ et le brancher sur la livebox

au besoin, prends un adaptateur R/RJJ ou sinon, tu prends un câble RJ/RJ, tu coupes la prise d'un côté, tu dénudes la gaine et tu branches les fils BLANC et BLEU comme à l'heure actuelle avec le câble RJ45

ensuite, tu vires le câble NOIR qui part du DTI

et détaches une des prises RJ45 du mur et prends nous une photo du câblage, normalement c'est de l'ethernet, mais j'aime autant être certain

la photo n'apparait pas tout de suite, c'est normal, elle doit être validée

si c'est bien de l'ethernet, tu pourras laisser la box à cet endroit et relier les départs RJ45 aux sorties ethernet de la box et sur la sortie TÉLÉPHONE pour distribuer ton réseau

[#3]

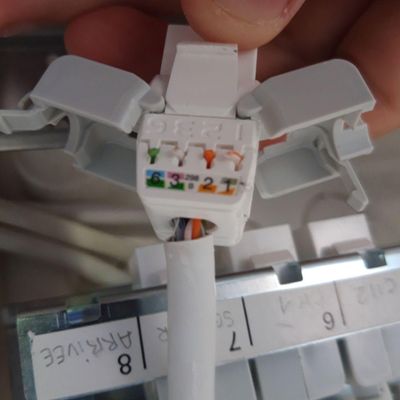

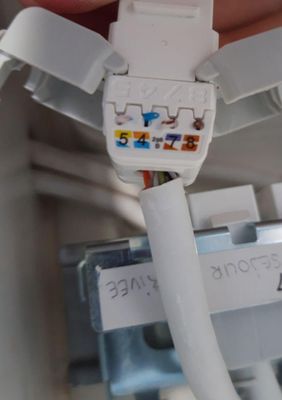

Merci de cette réponse rapide ! Voici les photos des câblages

Si j’ai bien compris, il faut que je remplace le câble noir qui part actuellement du dti (fils blanc et bleu) et qui arrive à la prise "Arrivée", par un câble qui parte du dti du même endroit et arrive à la box. C’est bien cela ?

[#4]

@Bp63  ,

je rêve ? ou il n'y a pas d'arrivée sur ton DTI ??

si la fiche marquée 'Arrivée' (fiche 8) est l'arrivée de ligne , le câble ne doit pas aller à cette position sur le DTI , mais en bas à gauche (entrée DTI)  !!

les fiches de droite sont des sorties (sorties DTI) vers la box  (directe ou via les fiches 5 6 7 ) !!!

[#5]

@Bp63  ,

en fait la prise 'arrivée 8' ne sert à rien !!

si le câble qui y arrive est assez long , branches le directement sur l'entrée du DTI (en bas à gauche) et le ton câble noir qui est en 8 , tu le branches à la box directement ou sur une des prises 5 6 7 suivant l'endroit où se trouve ta box  ...

[#6]

salut @Bp63

jamais de branchement direct sur la prise TEST du DTI (la ORANGE), elle ne sert que pour ...les test

il faut en effet mettre un câble en lieu et place du NOIR ou simplement mettre un adaptateur RJ45 vers RJ11

mais en effet, bonne remarque de @Ancien Membre vérifies qu'il y ait bien une arrivée sur le DTI

Pour les prises, c'est bien de l'ethernet, donc tu vas pouvoir faire comme suit :

- relier 3 sorties RJ45 de la box sur 3 des départs RJ45 numérotés 5 à 8

- relier la sortie TÉLÉPHONE de la box sur le départ correspondant à la pièce où se trouve le téléphone (l'ethernet sait véhiculer du téléphone)

quelques remarques tout de même :

- un des départs RJ45 DOIT servir à relier le décodeur TV orange

- tu ne pourras même le téléphone et le décodeur dans la même pièce sur la même prise

[#7]

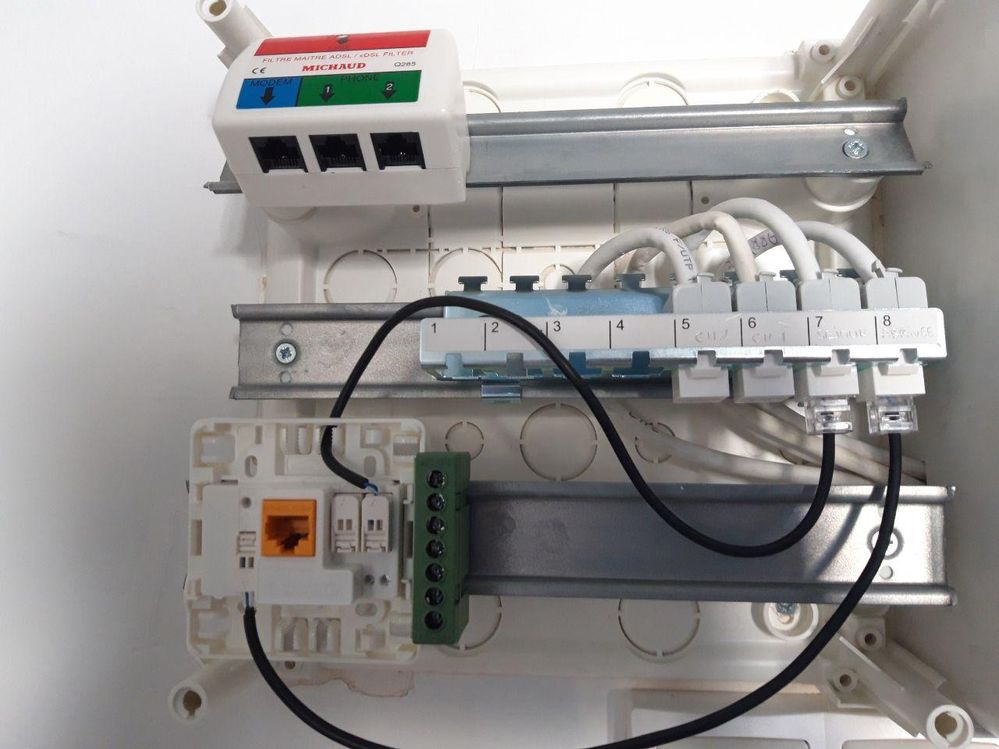

Merci pour vos messages ! Voici les branchements que j’ai fait :J’ai relié la prise 8 "Arrivée" sur l’entrée du dti, puis la sortie du dti sur la prise 7 "Séjour". Enfin, j’ai relié ma box à la sortie Ethernet du salon avec le câble gris livré avec la box (RJ11 il me semble…). Cela fait, toujours pas de réseau détecté par la box…

[#8]

Info en plus : je n’ai ni téléphone fixe, ni télévision. Simplement la box.

[#9]

Bonsoir @Bp63

@fredolerouge   @Ancien Membre

Ton câblage à l'air OK  mais à la condition que :

• Le câble N°8 qui arrive ai bien les fils Bleus et Blancs qui soient connectés sur les bornes 2 et 3 si c'est du RJ11 ou les bornes 4 et 5 si c'est du RJ45
• Que la prise RJ11 ou RJ45 du câble noir qui arrive au DTI soit câblé de la même manière.
• Que les fils Bleu et Blanc qui sortent du DTI à la prise RJ11 ou RJ45 reliée au câble N°7 soient également câblés correctement bornes 3,4 ou 4,5.

[#10]

@Bp63  ,

ton installation a l'air toute neuve  ... tu n'es pas à l'abri qu'une de tes prises soient défaillante ...

si tu as branché l'arrivée sur l'arrivée DTI, tu peux maintenant faire un essai de branchement de la BOX directement sur la prise test pour voir si cela fonctionne et éliminer un éventuel problème sur les cablages .
