[#1]

Bonjour à tous.

J'ai emménagé dans un nouvel appartement ancien, mais refait à neuf, avec prises RJ45 murales.
J'ai branché la box dans le tableau electrique (VDSL2).  J'ai un boitier DTI avec au dessus un "rack de répartition allant de 1 à 4 qui va jusqu'au prises murales RJ45.

La prise 1, pas de problème, j'ai internet dans cette pièce avec la prise RJ45 murale. (malgré tout la diode 5 s'allume avec le G en même temps allumé. je sais pas si c'est un problème ?

La prise Numero 2, pas du tout de signal sur cette prise RJ45. comme si le cable était connecté aucune prise murale...

Prise numéro 3 : Sur celle la, j'ai un gros soucis. quand je branche mon testeur de cable réseau sur le "N°3" dans le tableau de répartition (ce que j'appel le "rack") et que je cherche la prise RJ45 murale à laquelle elle correspond, j'en ai 2 qui sont à coté qui répondent !
C'est à dire que une des 2 prises RJ45 murales, en branchant l'autre partie du boitier testeur réseau, j'ai les diodes de 1 à 8 qui s'éclairent, mais quand je branche un pc portable dessus, pas d'internet ! ca me met "prise Ethernet non connecté.... et parfois j'ai un "limité" qui s'affiche 1 sec ou 2 et qui s'éteint juste après !!
La 2eme prise RJ45 juste en dessous, elle le Testeur clignonte de 1 à 4 et de 6 à 8. le 5 ne s'allume pas.

Ce qui est fou c'est que les 2 prises RJ45 juste à coté sur ce mur, "répondent" au meme port "N°3" du tableau de répartition.
Ca dépasse clairement mes compétences

CF photo des 2 prises :

le testeur réseau que j'utilise est celui la :

Pour la prise Numero 4 : Le voyant numéro 2 ne s'alllume pas. et pas d'inthernet du coup. je pense que c'est le connecteur ethernet du tableau ou celui du mur qui a été mal cablé ?

J'aimerais votre aide svp

[#2]

salut @Ixia13

il nous faudrait des photos plus "précises" que celles que tu as postées

et il nous faut une photo du "rack" de distribution et de la manière dont tu as tout branché avec ta box

et tu vas être bon pour détacher les prises du mur pour prendre une photo du câblage de chacune

en réalité, les 3 prises testées ont toutes un souci plus ou moins grave

[#3]

Merci pour ton aide @fredolerouge .

Voici les photos que tu m'as demandé. J'ai pu les prendre une fois rentré du boulot et les enfants couchés

Je dois te dire qu'en dévissant les prises et en voyant le "sac de nœud" sur certaines prises RJ45 j'ai pris peur...

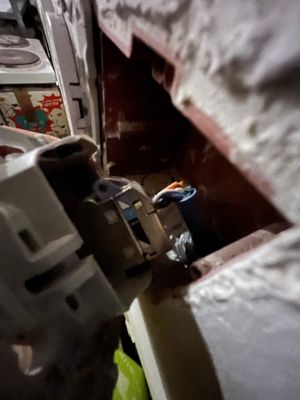

Prise RJ45 Murale "1"Prise RJ45 Murale "1"BOX BranchementsBaie de brassage et DTIPrise RJ45 Murale "3 ? en bas"Prise RJ45 Murale "3 ? en Haut"Prise RJ45 Murale "4"Prise RJ45 Murale "4"Prise RJ45 Murale "3 ? en Haut"

[#4]

salut @Ixia13

hé bé, c'est quoi ce travail de m3rde avec des prises rapides ????

combien de prises as tu en tout chez toi ?

et un conseil, refais toutes les connexions proprement, coupes tous les fils et refais les connexions

quid de la prise "2" ?

et c'est quoi ce méli mélo au niveau de la baie de brassage ?

quel est le sagouin qui a fait ces branchements ?

[#5]

Bonjour @fredolerouge .
j’ai 4 prises rj45. dans la maison

1=bureau

2= je sais pas ? C’est à dire que j ai trouvé aucune prise RJ45 qui trouvait une connexion avec le 2 de la baie de brassage avec mon testeur de câble

3= j’ai trouvé 2 signals  raccordés au 3 de la baie de brassage. Les 2 prises rj45 qui sont à côté sur le même plan de mur là ou devrait allé la télé.

Les prises rapides c’est les raccords arrondis ?

je pense qu’il a mis ça car le fils sont coupés tellement à ras et il n’y a presque pas de « mou » que le câble. Du coup il a dû faire ça pour avoir plus de «longueur de cable ».

la même chose dans la baie de brassage. Le cable rj45 arrivait juste pour une des Keystone et du coup il a dû faire ses raccords à la prise rapide.

refaire les branchements, je suis pas contre, je peux acheter une pince à sertir. Le problème c’est que sur certains cable il ne reste plus de marge, et ils arrivent pilent à la sortie de prise.

celui qui a fait l’installation c’est le mari de ma meilleure amie, qui est très bon maçon et très bon plombier aussi. Il m’a fait aussi l’électricité car l’électricien qui devait faire toute cette partie nous a planté an août. Mais c’est pas son domaine et voila le résultat.

[#6]

re @Ixia13

---

[...]

Les prises rapides c’est les raccords arrondis ?

[...]

---

oui c'est ça

---

[...]

3= j’ai trouvé 2 signals  raccordés au 3 de la baie de brassage. Les 2 prises rj45 qui sont à côté sur le même plan de mur là ou devrait allé la télé.

[...]

---

j'ai bien peur que le sagouin qui t'a câblé ça ne s'est pas embêté, il a tiré un câble et a bricolé un pontage entre les deux prises du salon au lieu de tirer deux câbles dans la gaine, économies de bouts de chandelles

tu va pouvoir aller distribuer quelques baffes au mari de ta meilleure amie parce que dans l'état, tout est à refaire, comme tu l'as dit, ce n'est pas son domaine, alors il aurait du passer son tour au lieu de faire ce bricolage

tu peux le faire toi même, rien de bien compliqué si tu es un tant soit peu bricoleur, tu dois suivre le tuto de @JuanLucas38  ici :
https://communaute.orange.fr/t5/Trucs-et-astuces/Comment-et-pourquoi-remplacer-les-c%C3%A2bles-t%C3%...

et au moins, ce sera fait proprement et comme il faut

mieux/pire, tu fais venir un électricien qui te fais ça dans les règles de l'art

[#7]

Oui je suis d’accord avec toi @fredolerouge .

le pire c’est que je peux pas trop lui tirer dessus car il voulait me rendre service quand l’électricien nous a planté.. mais bon au final je m’en serais bien passé vu le bordel que ça fait maintenant.

j’ai quand même une lueur d’espoir pour le cable 1 du bureau où il y a l’air d’avoir juste le câble 5 qui touche la masse ? Donc ouvrir le connecteur Rj45 de la prise et refaire bien les branchement ? Car sur celle là j’ai internet.

et pour la 4 j’ai pas le 2 qui s’affiche lors du Check up du testeur réseau, donc peut être juste à vérifier le câblage du fil 2 sans devoir tout retirer ?

et par contre pour les 2 prises « 3 » je vais devoir faire le deuil d’une des 2 ou il a fait le « raccord » sans respecter le système de l’étoile. Mais celle du haut ou j’avais les 8 leds qui s’éclairaient, peut être que celle là marcherait si je condamne celle du dessous ?

j’ai suivis ton conseil et pris rdv avec un spécialiste du réseau la semaine prochaine en fin de semaine pour voir si il peu rattraper le coup sans retirer des câbles dans les gaines (car j’ai des doutes vu certains angles, sûr la possibilité d’en retirer sans étirer trop le cable.

ps : merci pour le titrai il est super clair et bien fait. J’y viendrais  en dernier recours

[#8 · Accepted solution]

re @Ixia13

je pense que dans ton cas, tout refaire de zéro avec un câblage que tu maîtrises de bout en bout est la meilleure chose à faire

là tu vas passer ton temps à essayer, tester, refaire

repart depuis zéro, prends ton temps

utilises du câble Cat 6 ou 7, en FTP ou STP, plus de bricolage

en suivant le tuto de @JuanLucas38  c'est plus simple que tu ne le penses, tu utilises le câble existant pour tirer le nouveau câble

[#9]

Bonjour @fredolerouge,

Merci pour ton aide et tes réponses.
Le tuto que tu m'a fournis aussi est super.
Je vais m'y atteler des la semaine prochaine, en me faisant aider d'un ami.

Par contre, si jamais le câble que j'essaie de passer dans la gaine ne passe pas... c'est le drame ^^
Ca sera burinage du mur qui a été tout refait à neuf pour remettre une nouvelle gaine...
