raccordement boitier dti vers livebox

payo57
contributeur occasionnel
1 806

raccordement boitier dti vers livebox

bonjour,

je renove actuellement une maison des années 75 et j en arrive au raccordement a internet.

j ai installé un boîtier dti, et j y ai raccordé a son entree la ligne ptt (deux fils de cuivre gainés en noir).

ma première question c est est ce que ce cablage n est pas obsolète ? ensuite, je pensais partir du dti avec les fils bleu/blanc bleu jusqu'à ma livebox qui se trouve dans une baie de brassage, pour alimenter via un switch les prises murales rj45 de la maison.

cependant, a l arrivee, a l'arrière de la livebox, c est du rj11....

quelqu un pourrait m eclairer sur le cablage a effectuer ? je dois plutot tirer un full rj11 depuis le dti ? si oui quels fils de ce dernier je dois brancher dans le dti ? ou je peux sertir une fiche rj11 sur mon cable prevu pour du rj45, si oui quels fils sertirs ?

d avance merci pour l aide parce que la je bloque



15 RÉPONSES 15
fredolerouge
#TopMembre
#TopMembre
1 805

Re: raccordement boitier dti vers livebox

salut @payo57



à l'arrière de la box tu as une prise RJ11 "DSL" qui sert pour la connexion et 4 prises RJ45 pour l'ethernet



ton câblage est OK, seuls les fils GRIS et BLANC sont nécessaires en entrée du DTI ainsi qu'en sortie pour la prise qui permettra de relier la box (une seule suffit)



ou un câble RJ11 pour relier la box directement



concernant le switch :

- il n'est pas forcément utile si tu n'as pas plus de 4 départs RJ45 pour alimenter les pièces

- le décodeur doit forcément être relié directement à la box, et ne jamais être derrière le switch



Le monde est partagé en 10 catégories de personnes, ceux qui comprennent le binaire et les autres.
payo57
contributeur occasionnel
1 780

Re: raccordement boitier dti vers livebox

je n ai pas de multi brins qui vient de l extérieur, seulement deux fils cuivre gainés noir... ils étaient a l origine branchés sur un pare foudre équipé de deux fusibles en céramique ( tres vieille installation) et de la partait un cable multi brins.

je souhaiterais savoir comment relier le dti (sans passer par la prise test comme beaucoup le font) au rj11 a l arriere de la livebox.

concernant le switch j en ai besoin car j ai 8 prises rj45 a alimenter dans la maison, et effectivement le décodeur sera branché directement a la box, je connaissais cette info 👍👌

fredolerouge
#TopMembre
#TopMembre
1 776

Re: raccordement boitier dti vers livebox

salut @payo57



si tu mets un DTI, tu as forcément :

- l'arrivée du câble France Télécom (le noir)

- la prise Test intégrée

- les départs multi brins



tu ne peux donc te passer de la prise Test, mais il n'est pas nécessaire de brancher la box dessus



idéalement, vu ton installation, sauf à être "du métier", je te suggérerais de faire venir un technicien, au moins il fera ça dans les règles de l'art



ensuite, ok pour le switch, mais la prise qui desservira le décodeur ne devra pas passer par le switch



Le monde est partagé en 10 catégories de personnes, ceux qui comprennent le binaire et les autres.
payo57
contributeur occasionnel
1 749

Re: raccordement boitier dti vers livebox

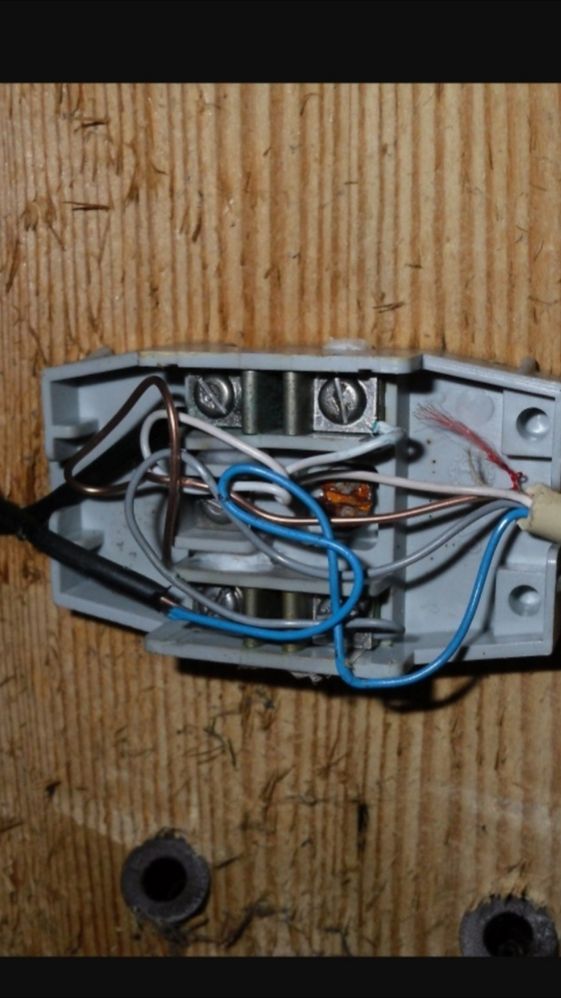

l ancienne installation ressemblait a ca, le cable noir venant de l extérieur.j ai viré ce boîtier, qui contenait lui deux fusibles, et j ai raccordé les fils noirs au dti

fredolerouge
#TopMembre
#TopMembre
1 739

Re: raccordement boitier dti vers livebox

salut @payo57



typiquement le genre de choses à éviter, tu dois être sur de ce que tu fais, sinon, bonjour les soucis



tu pourrais nous donner une photo du DTI ouvert ?



et love/isole les fils inutile (le BLEU)



Le monde est partagé en 10 catégories de personnes, ceux qui comprennent le binaire et les autres.
payo57
contributeur occasionnel
1 723

Re: raccordement boitier dti vers livebox

je posterais des photos demain n étant actuellement pas sur le lieu des travaux.




le boîtier dti est neuf je l ai installé moi même en remplacement de celui avec les vieux fusibles en céramique pensant bien faire.

le modèle que j ai est celui de la photoScreenshot_20200105_173205.jpg



fredolerouge
#TopMembre
#TopMembre
1 690

Re: raccordement boitier dti vers livebox

re @payo57



si le modèle est identique à la photo, dtu dois brancher l'arrivée de la ligne en bas à gauche dans la partie entourée en orange



ensuite, tu branches un câble de sortie en haut à droite en RJ11 pour le connecter à l'entrée DSL de la box





Le monde est partagé en 10 catégories de personnes, ceux qui comprennent le binaire et les autres.
payo57
contributeur occasionnel
1 645

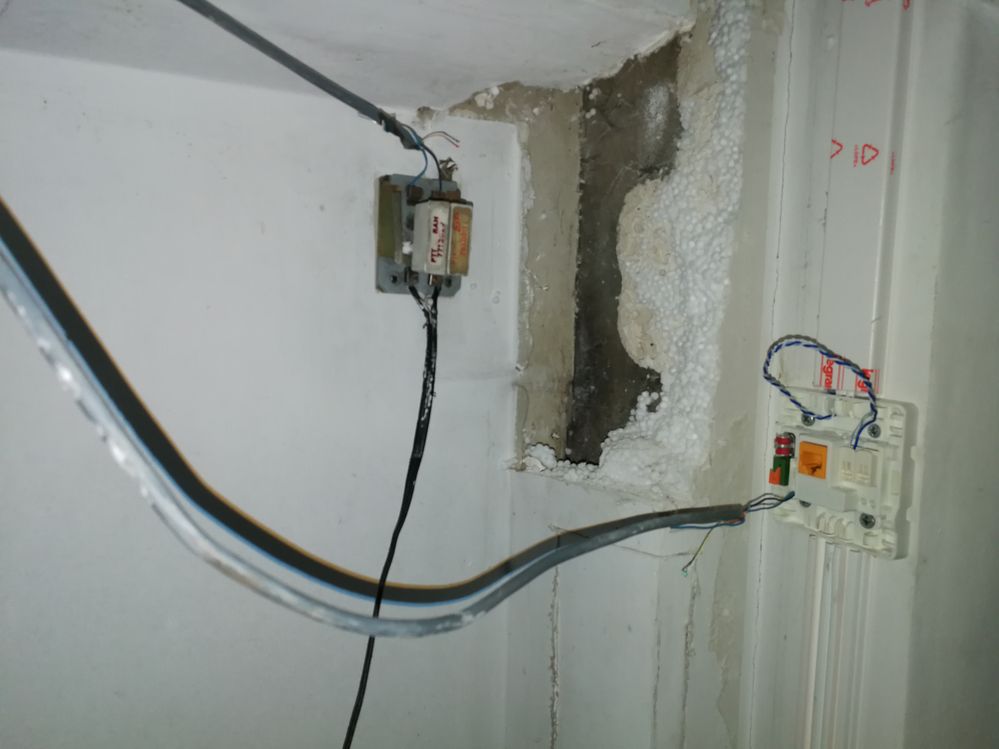

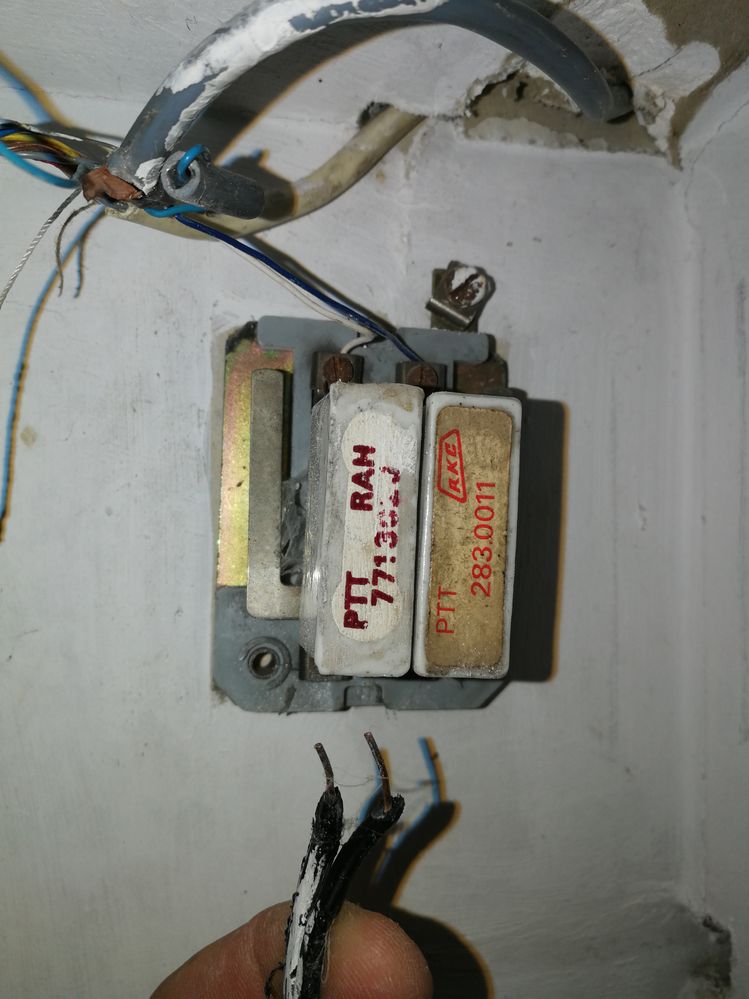

Re: raccordement boitier dti vers livebox

fredolerouge
#TopMembre
#TopMembre
1 628

Re: raccordement boitier dti vers livebox

re @payo57



mon dieu quel infâme bricolage !!!!!!!!!



ce n'est ni fait ni à faire, ou plutôt si, tout est à refaire



si déjà, zappes les fusibles céramique et branches l'arrivée France Telecom sur le DTI directement, et un bon conseil, sauf si tu es un technicien FT dûment formé et qualifié, ne touches à rien



on ne s'improvise pas spécialiste, fais venir un technicien qui va remettre tout ça d'aplomb et dans les règles de l'art. Si une fois la ligne en service tu as le moindre souci, tu risques fort d'avoir des surprises si un technicien intervient



et une fois relié à l'entrée du DTI pas besoin de faire autre chose que de repartir des sorties



d'ailleurs une photo uniquement de la partie DTI serait une bonne chose



Le monde est partagé en 10 catégories de personnes, ceux qui comprennent le binaire et les autres.
