[#1]

j'ai dans ma maison des prises rj 45 dans chaque pièces qui sont reliés en direct dans le dti . je voudrais savoir comment relier ma box au niveau du dti pour avoir la connexion dans chaque pièce . merci

[#2]

pas bonjour non plus @marc103

il nous faudrait une photo de la partie DTI et une photo du câblage des RJ45 murales

détaches une des prises du mur et prends la photo

les images n'apparaissent pas de suite, c'est normal, elles doivent être validées par la modération

pour le branchement, si tout est OK, tu dois faire comme suit :

- de la sortie DTI à l'entrée DSL de la box

- des sorties ethernet RJ45 de la box à chaque départs RJ45 avec un câble ethernet

[#3]

---

on m'a dit un filtre maitre

---

[#4]

bonjour, j'ai mis les photos

[#5]

re @marc103

oublies le filtre maître

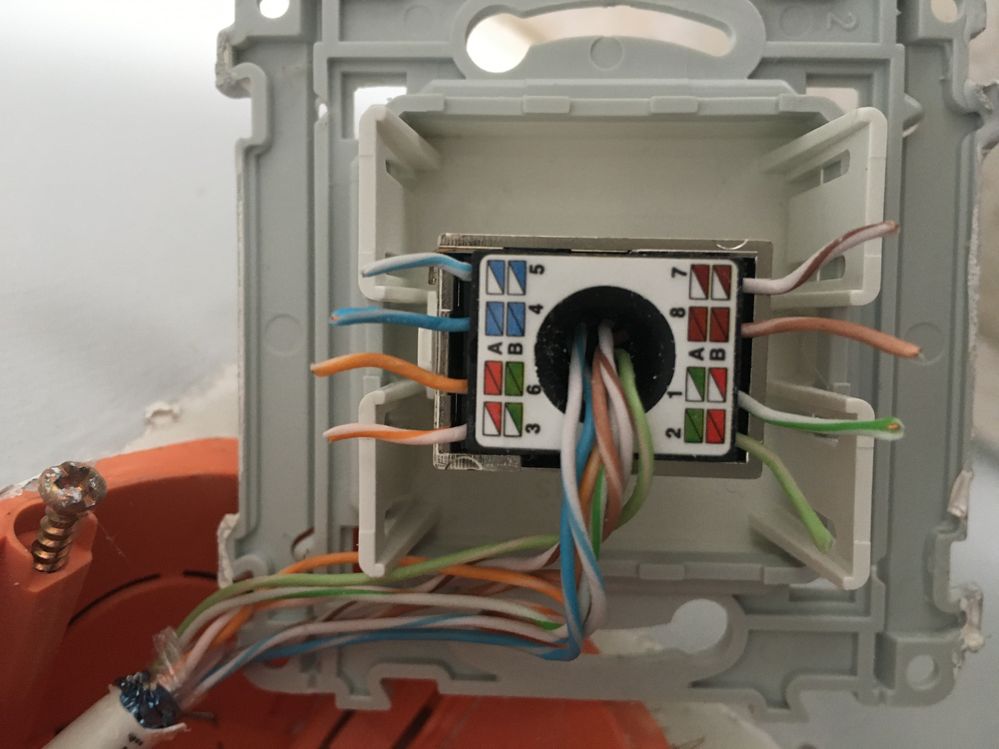

ta prise RJ45 est bien câblée en ethernet, mais au niveau du DTI, non ne voit absolument pas où sont les prises RJ45 qui constituent les départs

ni où vont tous les câbles qui partent du DTI

[#6]

re @marc103

@JuanLucas38

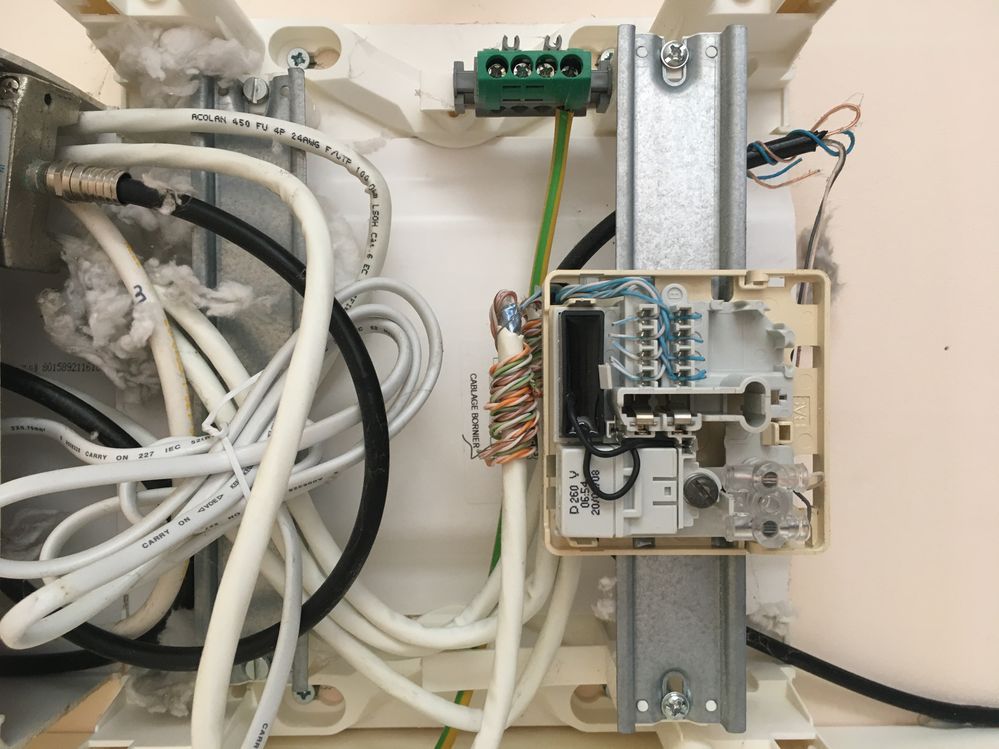

je rêve ou sur le DTI tu as un câble BLEU et un BLANC/BLEU ?

les 4 câbles qui partent du DTI sont comme ça ?

et le câble utilisé c'est du F/UTP ?

en plus la prise est câblée en T568A normalement prévue pour les USA (A =  Amérique B = Bruxelles = Europe)

[#7]

les cables bleu et blanc , il partent directement dans chacune des pièces avec les prises rj 45 au bout.

c'est quoi le F/utp

[#8]

oui les cables partent du dti comme cela

[#9]

re @marc103

alors le sagouin qui t'a câblé ça mérite d'être écartelé en place publique !

mettre du câble ethernet en sortie d'un DTI en mode téléphone et le câblé en T568A au lieu de T568B à l'autre bout, franchement, fallait oser faire cette cochonnerie

la bonne nouvelle, c'est que avec un peu de bricolage, ça se rattrape

Pour commencer :

- retires tous les câbles BLEU et BLANC/BLEU du DTI

- achètes unc âble RJ11 mâle/mâle

- coupes le câble à un bout, dénudes le pour récupérer les fils BLANC et GRIS

- places les fils dénudés sur les pinces de sortie du DTI comme suit : GRIS à la place du BLANC/BLEU et BLANC à la place du BLEU :

ensuite, on s'attaque aux prises RJ45 :

- achètes une réglette RJ45 et autant de prises RJ45 que tu as de prises dans le logement

- poses la réglette RJ45 près du DTI

- sertis les prises RJ45 en T568A (exactement comme lui a fait pour que le câblage soit "droit") :

après tu n'as plus qu'à tout brancher comme il faut :

- prise RJ11 sur l'entrée DSL de la box

- sorties ethernet RJ45 de la box sur les départs RJ45 de la réglette

et dans chaque pièce tu branches un appareils ur la prise RJ45

à savoir que pour le téléphone, tu fais comme suit. On va considérer que la prise RJ45 n°1 dessert la pièce où tu mets le téléphone :

- tu branches la sortie TELEPHONE de la box sur le départ RJ45 n°1

- tu  branches le téléphone sur la prise RJ45 murale

parce que oui, l'ethernet sait véhiculer le téléphone, mais pas l'inverse, une prise RJ11 peut se brancher sur une prise RJ45

[#10]

re @marc103

un câble F/UTP est un câble ethernet contenant les 4 paires torsadées protégées par un blindage global
