Cablage Boitier DTI à optimiser
Bonjour à la communauté,
Venant d'emménager dans une maison neuve, j'ai des soucis de débit (moins de 1 mo/s) avec un abo ADSL2+ selon mon espace client.

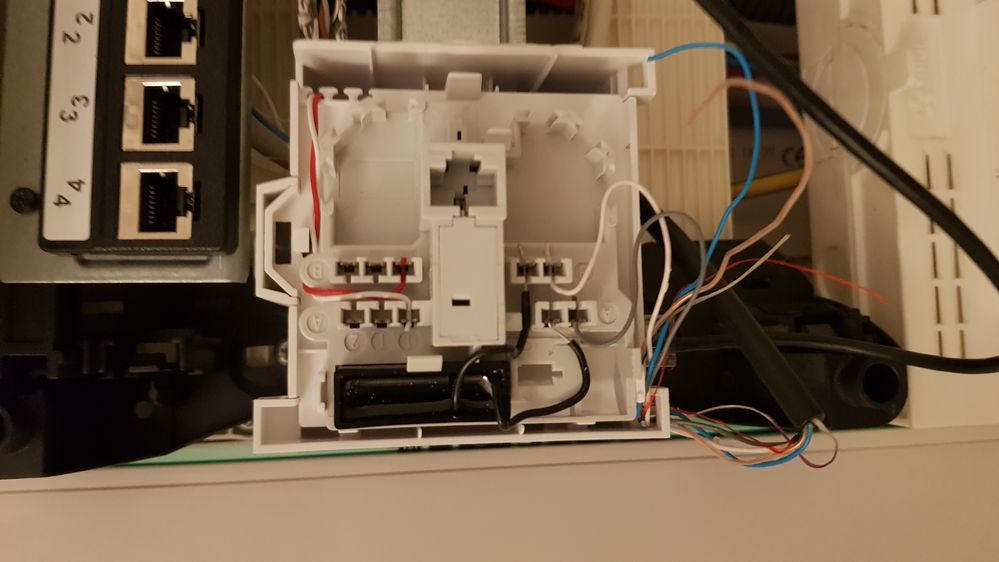

Une âme charitable pourrait-elle regarder ces photos du boitier DTI, y a t'il des branchements mal effectués svp ?
On voit un coude sur le fil cuivre par exemple, j'ai des fils qui pendouillent ailleurs est ce que ça impacte le débit ?
Si je souhaitais raccorder la Livebox directement sur ce boîtier (pour l'instant dans le salon) puis redispatcher l'internet sur les ports comment devrais-je m'y prendre svp (j'ai un boitier Netgear de dispo si besoin) ?
Merci d'avance !
- Marquer comme nouveau
- Marquer
- S'abonner
- S'abonner au fil RSS
- Imprimer
- Signaler
Re: Cablage Boitier DTI à optimiser
salut @Marco76000

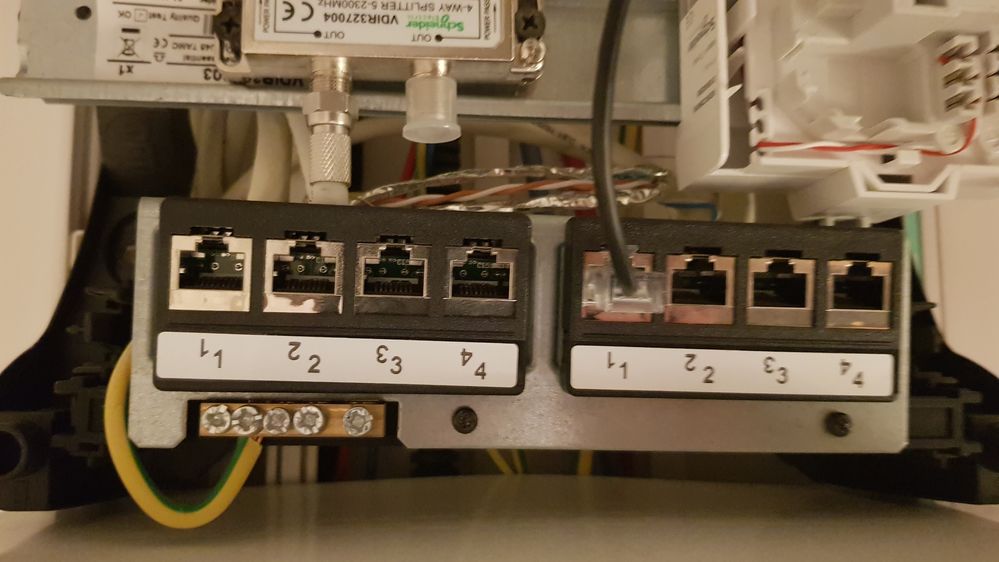

je suppose que le câble noir branché sur la prise 1 sort du DTI ?
si oui, alors tu dois brancher ce câble directement sur la box sur la prise DSL, et ensuite dispatcher le réseau en connectant les sorties Ethernet RJ45 de la box aux départs RJ45
tu devras peut être prendre un adaptateur RJ45 vers RJ11 pour brancher la câble sur la prise DSL, mais ce n'est pas certain
si tu as effectivement 8 prises câblées chez toi tu vas devoir faire comme ceci :
- 3 des sorties ethernet vont alimenter 3 des départs RJ45. Il est impératif de brancher le décodeur sur une des 3 prises correspondante
- la 4ème sortie va alimenter le switch qui va dispatcher le réseau
quelques remarques importantes toute fois
Cela ne va fonctionner que si les prises RJ45 ont été câblées correctement, alors détaches une des prise, celle du salon par exemple, du mur et prends une photo du câblage pour nous la communiquer
autre point, et rappel, le décodeur ne doit en aucun cas être connecter derrière le switch ethernet, il doit impérativement être relié directement à la box par sa prise
dernier point, le wifi
peut être ne passera t'il pas en faisant ainsi, tu devras alors brancher un routeur ethernet/wifi sur une des prises dans une des pièces et le paramétrer en mode point d'accès (impératif parce que c'est la box le chef d'orchestre du réseau)
partant de là, il sera peut être plus intéressant de n'utiliser que 4 prises RJ45 reliées directement à la box, et de gérer le reste avec le wifi
