[#1]

Voici pour la photo.

Donc comme tu pourras le voir c'est un catégorie 5e en utp.

Après au niveau des câblages je ne m'y connais pas vraiment pour savoir si c'est bon.

Autre chose, je n'avais pas encore essayé la connexion directe à ma box.

J'essaie et te dit ce que ça donne.

Pour ma carte réseau, j'ai regardé dans les paramètres et notamment la vitesse et duplex. Et la c'est en négociation auto mais j'ai aussi essayé en 1gb.

[#2]

Je viens d'essayer en direct et je suis bien à 1gb.

Du coup je me pose une question.

Vi qu'au niveau des prises murales c'est du cat 5e.

Est-ce que je doit être en cat 5e du coffret jusqu'à ma box et aussi des prises murales jusqu'à mes équipements ? Ou ça n'a pas d'importance ?.

[#3]

salut @Fred7710

tu dois être en ethernet de bout en bout :

- de la box aux départs RJ45 au niveau du coffret

- des prises murales aux appareils

et en Cat 5E minimum

est ce le cas ?

tu pourrais nous faire une photo côté box et départs RJ45 ?

[#4]

Oui du coup j'ai mis que des câbles 5e au départ et à l'arrivée vu que c'est du 5e dans les prises.

Voici la photo.

[#5]

Autres questions que je me pose.

Les 4 ports ethernet de la Livebox son prévu pour le 1gb?

Et les normes UTP et FTP ça change quelque chose dans mon cas?

[#6]

re @Fred7710

ok alors je ne m'explique pas pourquoi en direct sur la box tu es en gigabit, mais pas à travers le réseau

pourrais tu vérifier que le câblage est conforme sur la prise RJ45 du départ et sur la prise à l'arrivée ?

tu dois être en norme T568B des deux côté :

[#7]

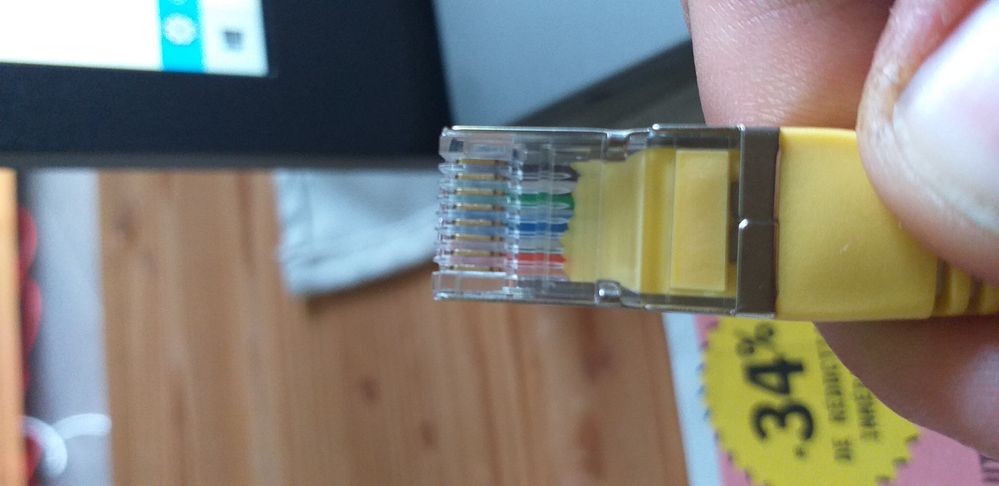

Je te fait ça.  La prise de départ tu part bien au niveau du câble que je branche au bandeau de brassage?

Sinon voici déjà celle à l'arrivée.

[#8]

Voilà celle de départ.

[#9]

re @Fred7710

non, ce n'est pas sur le câble que tu dois vérifier, mais sur la prise murale et sur la prise de la réglette dans l'armoire de communication, sans le repérage des broches, difficile de juger

tu dois regarder que sur les prises de départ et d'arrivées, ce soit bien le même câblage sur chaque broche (vois le schéma que je t'ai donné plus tôt)

tu dois avoir exactement les même fils sur les même broches, normalement, c'est un câblage T568B, mais le T568A marchera aussi du moment que c'est partout câblé pareil

[#10]

D'accord, je pense que j'ai compris.

Je vais regarder sur celle de la réglette vu que j'ai mis celle de la prise murale un peu plus haut dans le post si je ne me trompe pas.
