Bonjour,

J'ai emménagé dans un appartement neuf relié à la fibre. J'ai connecté le boitier fibre et la box. Le wifi fonctionne parfaitement.

J'aimerais utiliser les prises RJ45 installées dans 3 pièces de l'appartement mais je n'arrive pas à faire la connexion.

J'ai lu dans d'autres sujets qu'il fallait "distribuer" les prises sur la box mais je ne comprends pas comment.

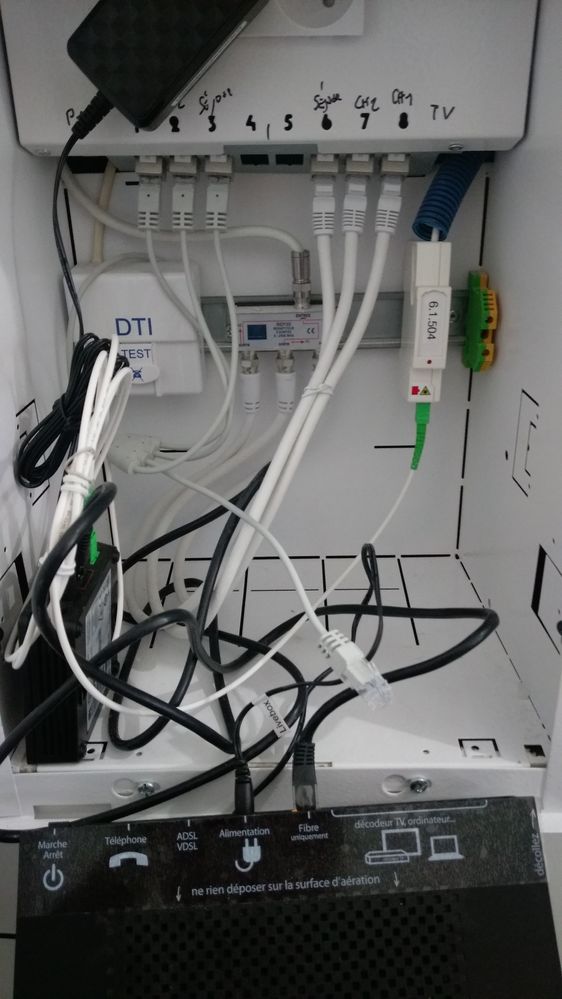

Ci-dessous la photo de mon installation :

Ce sont les branchements tels que que laissés par l'installateur Orange.

J'ai essayé de brancher les prises 1-2-3 à l'arrière de la box (décodeur, TV, ordinateur) mais sans succès. J'ai également essayé les prises 6-7-8 avec le même résultat.

Je précise que la box est bien branchée au courant mais sur une prise extérieure (impossible vue la position des prises au niveau du compteur).

Je n'y connais pas grand chose et j'ai un peu peur de faire une bêtise...

Merci pour votre aide.

F.

[#2]

J'ai l'impression que la photo n'est pas passée...

[#3]

salut @FDCK

ça ne risque pas de fonctionner, tu n'as pas relié les prises à la bx

pour commencer, tu dois débrancher tous les 6 câbles qui alimentent les départs RJ45

ensuite, tu dois relier les 4 prises RJ45 de la box (repérées décodeur TV, ordinateur) aux 4 départs RJ45 correspondant aux pièces dans lesquelles les appareils sont branchés

et pour finir tu dois relier la sortie téléphone de la box à la prise RJ45 correspondant à la pièce dans laquelle se trouve le téléphone

mais un point important reste à définir, le câblage effectif des prises

dans une des pièces, tu vas détacher une des prises du mur et prendre une photo du câblage

PS : les photos n'apparaissent pas tout de suite, c'est normal elles doivent être validées par la modération

[#4]

Salut @fredolerouge ,

Merci pour cette réponse rapide.

Quelles sont le prises départ ? Celles de gauche (1-2-3) ou celles de droite sur la photo (6-7-8) ?

Concernant le téléphone, il n'y en a pas.

J'ai 2 prises murales par pièce. Je suppose qu'il y a une prise internet et une prise TV.

Précision, je n'ai pas de TV non plus... :-)

[#5]

salut @FDCK

euh en effet, tu as un branchement bien curieux, des prises téléphone sont raccordées au RJ45, ce qui me semble assez peu orthodoxe comme branchement

une prise antenne se branche sur une prise d'antenne, pas du RJ

quoi qu'il en soit, débranches les 6 prises et relies 4 d'entre elles à la box

pour la TV, tu as pris l'offre avec décodeur je suppose ?

auquel cas, tu le branches sur une prise RJ reliée à la box

pour le téléphone, il est inclus dans ton offre, donc tu dois brancher la sortie téléphone de la box sur le départ correspondant à la pièce où tu le branches

du coup, tu devras peut être tester les deux prises de la pièce en question

et comme demandé, il nous faut impérativement une photo du câblage des prises

[#6]

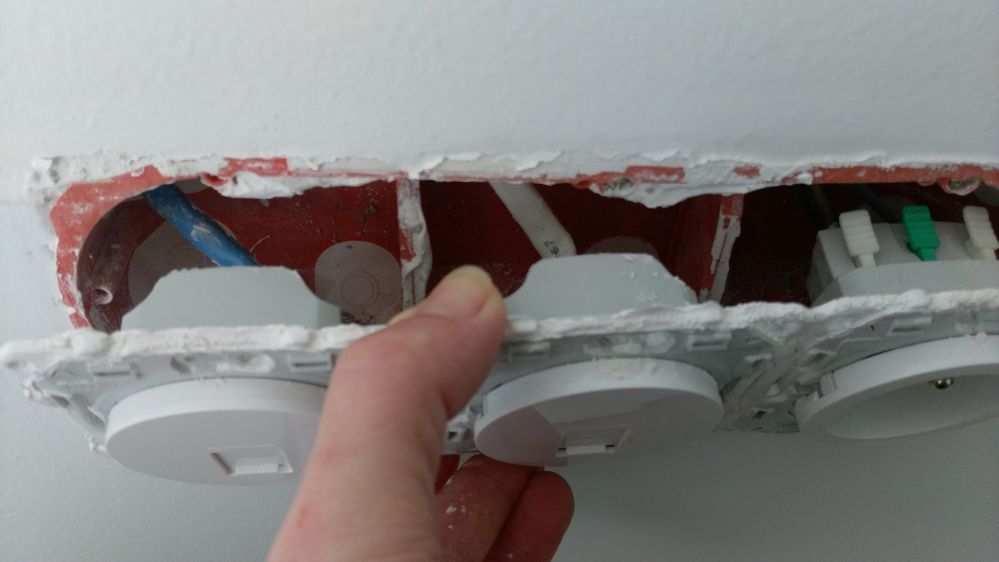

Voilà les photos des prises murales.

[#7]

Pour la TV et le téléphone, je n'en ai pas besoin. Je n'ai pas de poste fixe ni de téléviseur.

Voilà la photo du nouveau branchement. Mais ça ne fonctionne pas.

J'ai redémarré la box et j'ai essayé les 2 prises murales...

[#8]

re @FDCK

tu n'étais pas obligé de tout enlever du mur, juste les prises, et les photos ne nous apprennent rien

de plus, il est inutile de redémarrer le box pour changer de prise

il faut que tu sortes uniquement les prises RJ45 que l'on voit le câblage

sinon, une photo du câblage d'un des départs RJ45 (les deux type, ceux reliés à l'antenne et les autres)

[#9]

re @FDCK

petit test simple :

- tu relies avec un câble ethernet la box aux départs des prises du séjour

- tu branches le PC sur la première prise du séjour pour voir si tu as du net

- tu branches le CP sur la seconde prise du séjour pour voir si tu as du net

juste pour être sur, tu as bien relié les prises RJ45 de la box aux départs RJ45 avec un câble ethernet ?

sinon ça ne marchera jamais

[#10]

re @FDCK

j'ai oublié de te répondre sur ce point :

---

[...]

Quelles sont le prises départ ? Celles de gauche (1-2-3) ou celles de droite sur la photo (6-7-8) ?

Concernant le téléphone, il n'y en a pas.

[...]

---

si ça a été correctement câblé, toutes les prises, donc de 1 à 6, sont des départs

pour le téléphone, si ça a été câblé en ethernet, il sait véhiculer le réseau ethernet et le téléphone, et donc les 6 prises servent à la fois au téléphone et à brancher un ordinateur, le décodeur TV, etc

si ça a été mal câblé, ce sont 6 prises téléphone
