Bonjour,
Si vous avez un voltmetre, la ligne cuivre au repos devrait presenter environ 48Volts. Ca devrait vous permetre de choisir le bon cable. Et on fait attention : pas de court circuit... ou ca declenche les robots de securité d'orange...

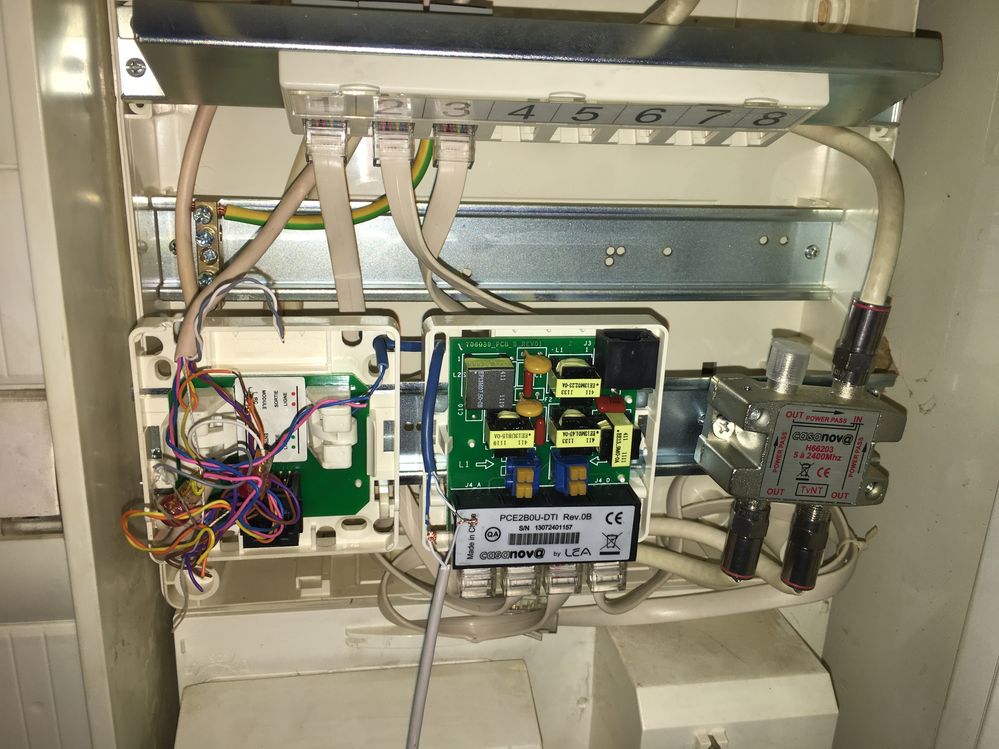

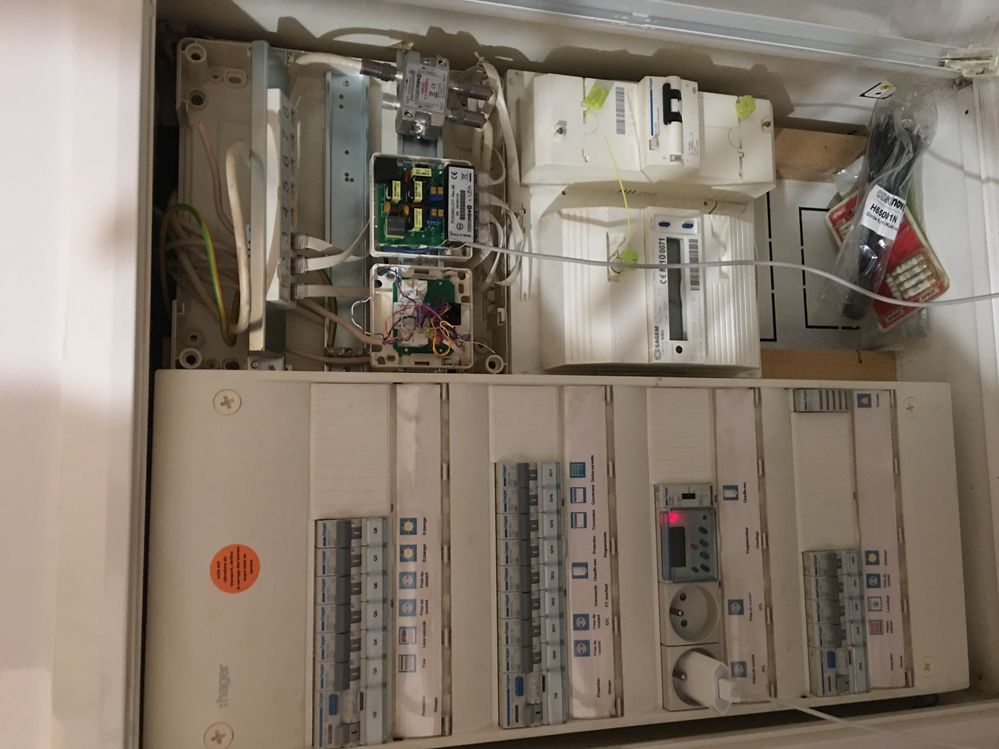

Sinon a part ça... le boitier a droite du DTI non cablé est un "filtre maître", le super-luxe il y a trente ans alors que le commun des mortels bidouillait ses filtres aDSL sur ses prises en T. Maintement le maitre mot c'est de le demonter car inutile, ainsi que les limandes plates avec des RJ45 dessus. C'est du cable telecom inutilisable dans votre cas. Ca vous fera de la place et des problemes en moins.
Vous pourrez aussi jeter le bout de cable bleu et remplacer ca par quelque chose de plus raisonnable finissant en RJ11 si vous vous faites une ralonge maison. L'ideal etant d'ajouter un keystone RJ45 pour cabler la sortie du DTi et d'utiliser un adaptateur souple RJ45-RJ11 vers la livebox. Il vous faut alors la paire arrivant de chez Orange, avec ses 48Vdc du coté de la prise notée module RC du DTi. Et une paire sortant du DTi et allant vers une RJ pour la livebox.

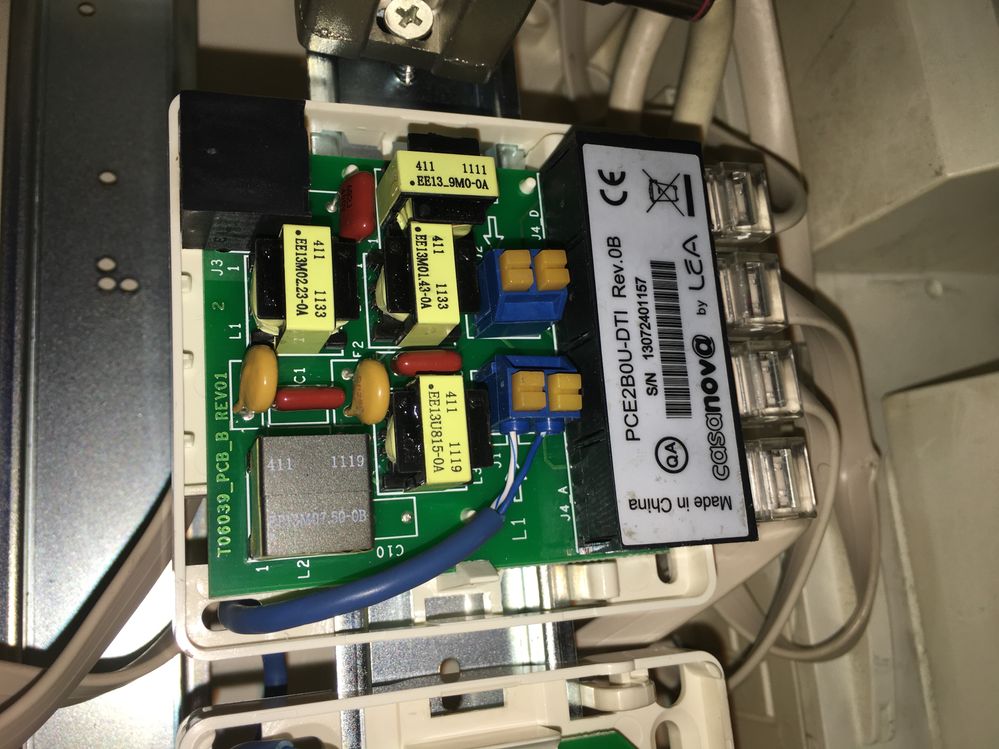

Cependant je conseillerais de vous procurer un vrai DTi sur RJ45 (genre ceux de Legrand(tm) : luxe&easy ou basic -j'ai le basic a la maison sur mon rab' d'aDSL vu que ce couillon d’électricien a installé la fibre ET l'aDSL-) : ca vous sauvera des migraines et plus... il me semble ne pas avoir vu de filtre RC dans votre DTi actuel comme si il avait ete enlevé et le DTi un peu bidouillé avant d'etre abandonné au profit de scotch-locks. Mais en ces temps de confinement... hein! Avec ce type de DTi neuf vous mettez la paire d'arrivée Orange sur l'entrée du Dti et le reste se fait par connecteurs clipsable a volonté... Ici un adaptateur RJ45-RJ11 souple vous sera necessaire et a acheter en meme temps que le DTi-RJ45..
Si vous avez un peu de sous et que vous voulez la tranquilité vous ajoutez un switch et son alim a la place de votre ancien module maître... avec quelques jarettieres ethernet cat6 ou 7 courtes. Pour les couleurs j'utilise les couleurs froides pour le câblage de base et les couleurs chaudes decroissantes pour les zones non filtrées (livebox in, livebox out, firewall in, firewall out... rouge, rose, orange, jaune...) : plus c'est clair moins il y a de risques et ca m'aide a retrouver mes petits.
A part ca il ne doit y avoir qu'un seul cable en arrivée... pas deux... ou alors il y a une prise ailleurs dans l'appartement (ou vers un autre appartement...) utilisée comme une prise en T. Les gens etaient souvent capables de s*l*per une installation en RJ45 pour avoir un truc rassurant comme une prise en T ou une unique RJ45 murale qui fonctione au salon : comptez vos prises murales, il y a des chances que vous en ayez 4 ou que cette impromtue de rallonge ne soit qu'un rebond vers une des trois RJ45 du tableau !. Une fois le cable identifié... vous le couper et laissez l'arrivé orange propre vers le Dti. Vous pouvez ensuite demonter cette "ralonge importune"..
Concernant le câblage des prises murales... c'est encore un autre chapitre. Celui ou celle qui les a monté, visiblement, ne savait pas ce qu’était une RJ45. Déjà, rien que le câble sur les prises murale a montage rapide se monte et se cale à l’intérieur du col de serrage blanc... un enfant de 10 ans pourrait faire le job avec vos prises. JDCJDR.
