[#1]

Bonjour à tous,

je viens d'emmenager dans un nouveau logement et je découvre un boitier de communication VDI. Je ne m'y connais pas du tout. J'ai branché la Livebox directement sur le DTI Test, et la connexion a pu se faire. De même sur la prise ethernet de la chambre. Cependant, lorsque je branche la Livebox sur la prise Ethernet du salon: Echec de synchronisation, veuillez verifier vos branchements. Or c'est ici que je souhaite mettre la Livebox, ou du moins, la télé. Auriez vous un début de solution ? Problèmes de branchements sur le boiter de communication ? Cables defectueux ? (J'ai une prise ethernet dans la chambre, une dans le salon, une dans la cuisine)

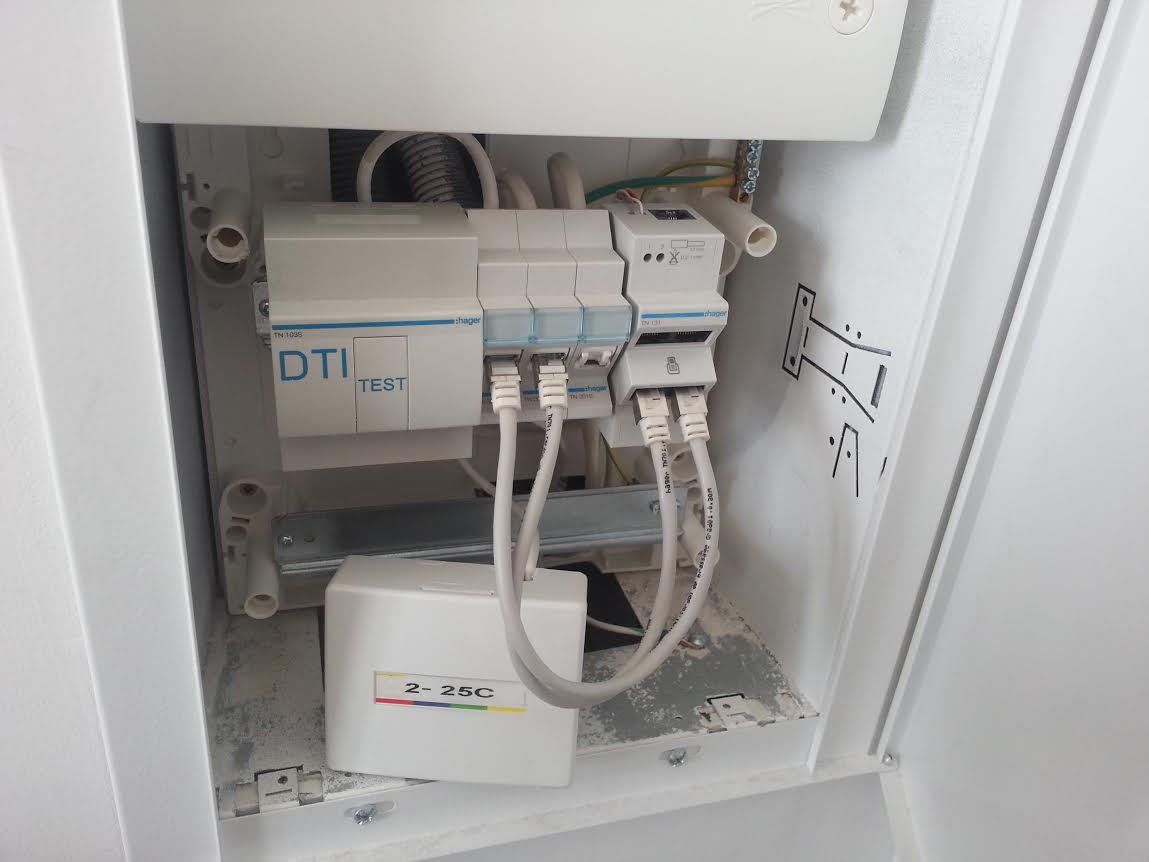

Voici une photo de mon boitier, le Hager TN 402

Merci d'avance pour vos réponses !

[#2]

Bonjour BVisu,

Votre coffret VDI Hager TN402 comprend
- 3 connecteurs RJ45.  (au milieu )
- 2 cordons de brassage 30cm.
- 1 DTI format modulaire.  ( à gauche )
- 1 répartiteur téléphonique 1 entrée et 4 sorties.  ( à droite )

Supposons vos 3 prises RJ45 ( correspondant aux câbles arrivant dans les différentes pièces ) numérotés de gauche à droite : 1, 2, 3
Actuellement, le câblage est fait de manière à vous envoyer le signal DSL vers deux des prises de l'habitation.
( prises RJ45 du tableau 1 et 2 )
Pour avoir le signal sur une troisième prise,
- ajouter un cordon de brassage entre le répartiteur téléphonique et la prise RJ45 libre. (3)
( c'est mesquin, ils auraient pu l'installer )

Si vous avez besoin de la prise qui n'est pas raccordée actuellement, vous pouvez également déplacer un des cordons sortant du répartiteur téléphonique d"une des prises RJ45  ( 1 ou 2 ) vers celle qui n'est pas utilisée actuellement (3 )

[#3]

Merci pour votre réactivité !

Donc cela sous-entend que la troisième prise RJ45 (vide) est celle de mon salon ?

Les cordons de brassage partent donc des sorties du repartiteur téléphonique jusqu'au connecteur RJ45 ?

C'est donc le répartiteur téléphonique qui envoie le signal DSL ?

Merci encore, je vais essayer ces branchements ce midi.

[#4]

Bonjour Gvisu?

Le signal DSL arrive au DTI  ( vous avez pu le vérifier sur la prise de test )
Du DTI, il est amené vers le répartiteur téléphonique via deux petits fils.
DU répartiteur téléphonique, à partir d'un des 4 plots RJ45, vous amenez par un cordon de brassage le DSL vers les prises RJ45 du tableau.
Chacune de ces prise RJ45 correspond à un câble Ethernet desservant chacune des pièces équipées.
Vous pouvez placer votre box  indifféremment sur une des 3 prises à condition que la liaison entre leur câble et le répartiteur téléphonique soit effectuée

____________________

Sans vouloir vous emmêler les crayons, il existe une autre solution;
- Débrancher les cordons de brassage du répartiteur .
téléphonique- Connecter  la livebox sur la prise de test,
- connecter  3 des ports RJ45 de la box aux 3 prises RJ45 du tableau à l'aide de cordons de brassage
Vous aurez ainsi le réseau sur les trois prises de l'habitation.
Vous pourrez y connecter PC, décodeur TV etc
Et si vous devez connecter plusieurs appareils sur la m^me prise, il existe des switch qui font office de " triplette Ethernet "

[#5]

Rebonjour,

Merci pour toutes ces informations, je pense donc suivre votre dernière méthode, mais j'ai lu qu'il était déconseillé de brancher la box sur la prise Test du DTI, est-ce justifié ?

[#6]

Bonjour Gvisu,

Vous pouvez également la brancher sur une des prises du répartiteur téléphonique .
Simplement , dans le cas d'un passage éventuel au VDSL, vous aurez un peu de perte en passant par le répartiteur.
En ADSL, c'est indifférent.

[#7]

Bonjour lagen,

J'ai oublié de préciser, j'ai pris une offre VDSL justement, donc je passerais par la prise test DTI.

Merci!

[#8]

Bonjour,

J'ai donc fait les branchements et ça fonctionne !!

Par contre, pour le branchement de la box à la prise DTI, il faut bien que j'utilise le filtre xDSL ainsi que le convertisseur téléphonique fourni par orange ? (RJ45 sur prise DTI et RJ11 sur le branchement DSL de la box)

Je tourne à 25 Mbps en wifi sur speedtest, le débit est cohérent ? (NRA à moins de 1km)

Merci encore

[#9]

Bonjour Gvisu,

Félicitations.

Pour le branchement de la livebox sur la prise de test du DTI :
en RJ45, ou en RJ11, ( sur prise RJ45, c'est compatible )  , avec adaptateur type téléphone si nécessaire ,Le filtre xDSL ne sert à rien. ( il peut servir d'adaptateur si le DTI a une prise en T)

Pour le débit, 25 Mb/s est convenable si vous êtes entre 900 et 100 m

Pour connaître la longueur de ligne, faites un test d'éligibilité sur le site de degrouptest
http://www.degrouptest.com/
Entrez votre n° de téléphone, et communiquez nous :
Nom du NRA,
Longueur de ligne,
Affaiblissement théorique
Débit théorique estimé ADSL, et VDSL

[#10]

Bonjour lagen,

Suite au test d'éligibilité, voici les résultats:

Informations techniques
central téléphonique : BEZANNES
longueur de ligne :518 mètres
affaiblissement théorique : 6.4232dB
état de la ligne : ACTIVE
débit maximum estimé ADSL : 19.78 Mbps
débit maximum estimé VDSL : 82.41 MbpsMbps

Quant au branchement de la Livebox, je peux acheter un câble RJ45/RJ11? (RJ45 sur le DTI et RJ11 sur la prise DSL de la Livebox)
