Bonjour,

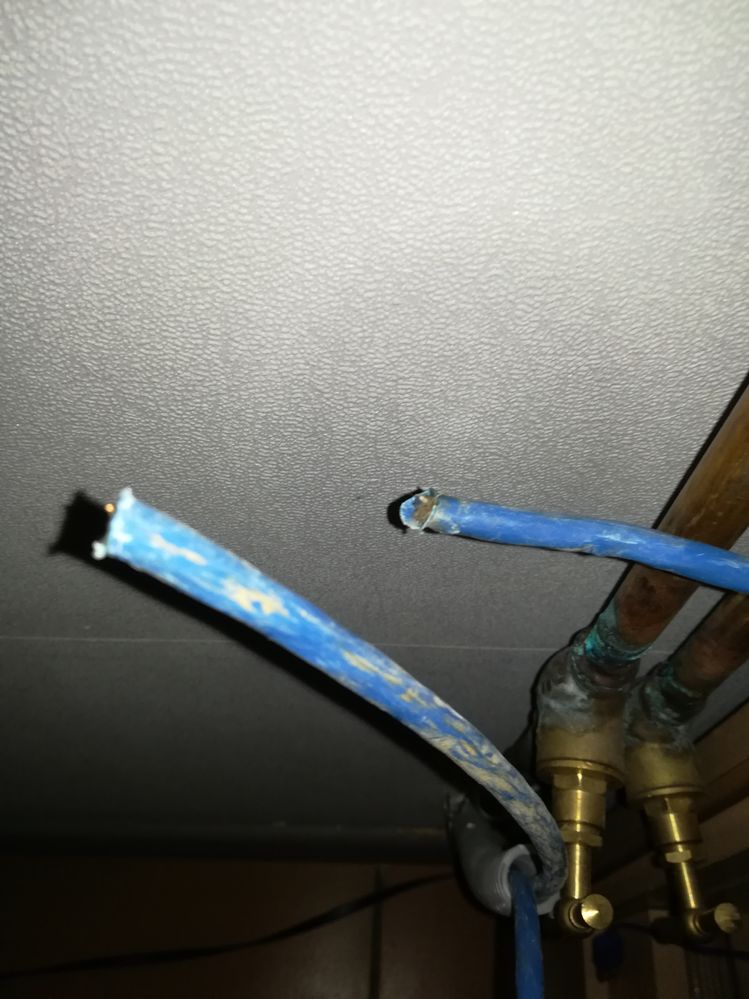

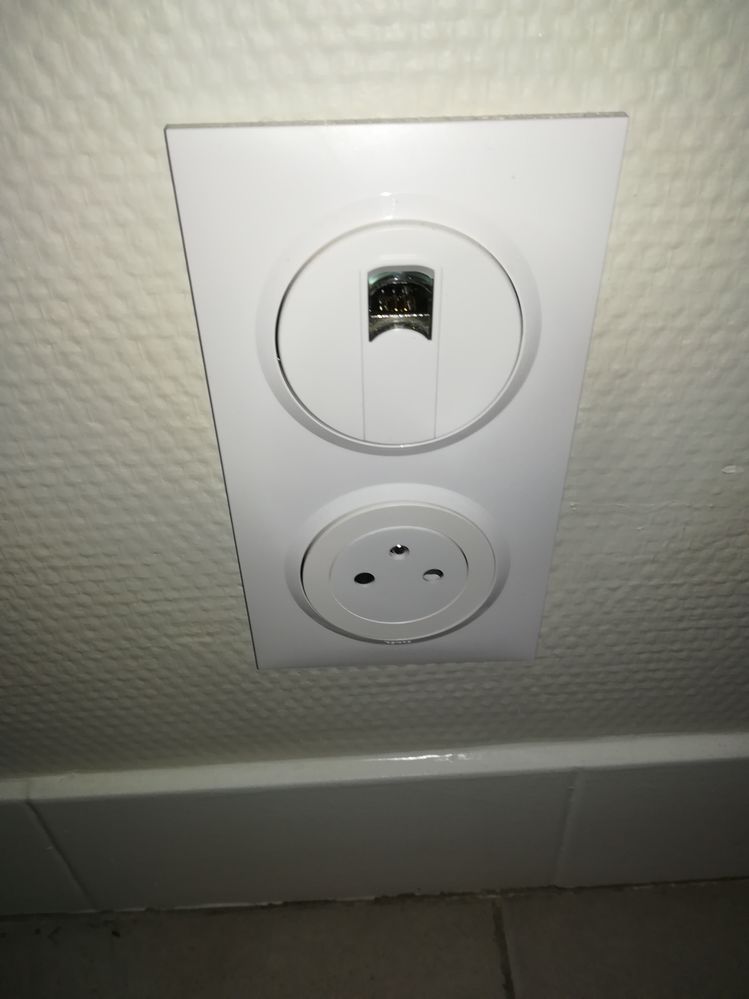

lors de travaux de rénovation, nous avons  fait passer des câbles RJ 45 dans les murs de 2 pièces pour avoir une meilleure connexion internet qu'en WIFI. Nous avons donc des prises Ethernet RJ 45 dans les pièces et les câbles arrivent de l'autre coté près de la box (celle-ci n'est pas proche du tableau électrique) .Je voulais vous demander s'il est absolument nécessaire d'avoir un coffret de communication même pour 2 prises et sinon comment je dois brancher mes câbles à ma box.

Merci de répondre à une novice en branchement!

[#2 · Accepted solution]

Bonjour,

Les câbles qui circulent le long des murs ou dans les murs sont normalement des câbles rigides, donc a placer sur un connecteur RJ45 "mural" dans votre cas. Ceci implique de poser des prises RJ45 murales sur des boites de scellement comme n'importe quelle autre prise (différents modèles voire format vous attendent, mais compatible avec les boites de scellement françaises). Ou a défaut en utilisant des prises RJ45 murales en appliques/saillie. Le code couleurs des câbles ethernet pour le câblage des prises est normalement inscrit sur le connecteur. Utilisez le type de câblage B. Pas le A.

Ensuite vous vous procurez autant de câbles ethernet "mobiles" donc souples (de l’Ethernet  approvisionnable en supermarché...) que de prises ; et vous allez les brancher au dos de la livebox puis sur les prises murales. Et feu...

Pour le reste le boitier de communication est la pour respecter la norme actuelle en neuf ou en rénovation. A vous de voir selon vos objectifs.

Hop!

[#3]

Donc tout simple:   Content:

Merci de cette réponse rapide

Anydes

[#4 · Accepted solution]

Re-Bonjour,

Juste une précision : TOUTES les prises RJ45 fixes doivent suivre le même type de câblage, y compris celle que vous avez déjà posé.

Sinon il faut savoir que le boitier de communication vous offre une pré-organisation mécanique et toutes les prises donc vous avez besoin et ça reste modulaire.

Hop!

[#5]

salut @anydes

@Eric_Le_Grompf

par contre, à part savoir que le câble est bleu, on ne sait pas ce qu'il en est du type, pourrais tu dénuder légèrement la gaine ou détacher la prise RJ45 du mur pour nous montrer le câblage

[#6]

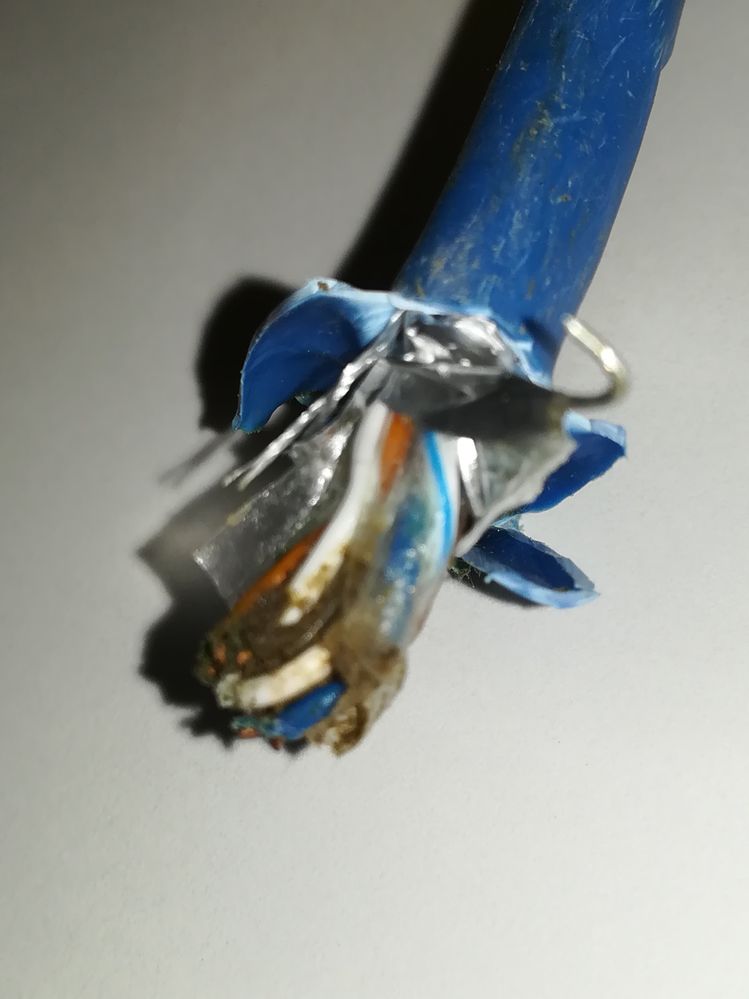

cable dénudé

[#7]

Bonsoir @anydes

@fredolerouge   @Eric_Le_Grompf

La photo est un peu floue mais ça m'a l'air d’être le bon câble, a confirmer par les collègues.

[#8]

salut @anydes

 @Eric_Le_Grompf  @JuanLucas38

pareil, ça m'a l'air bon, je voulais juste être certain
