Bonjour,
Je viens d’emménager dans une construction neuve et je ne pige absolument rien comment installer ma box dans le coffret électrique.
J'ai des fils qui sortent de partout et je ne sais pas du tout à quoi ils servent.
Pour le moment j'ai mis la prise dans le dti test pour avoir de la connexion en wifi mais le tel ne fonctionne pas.

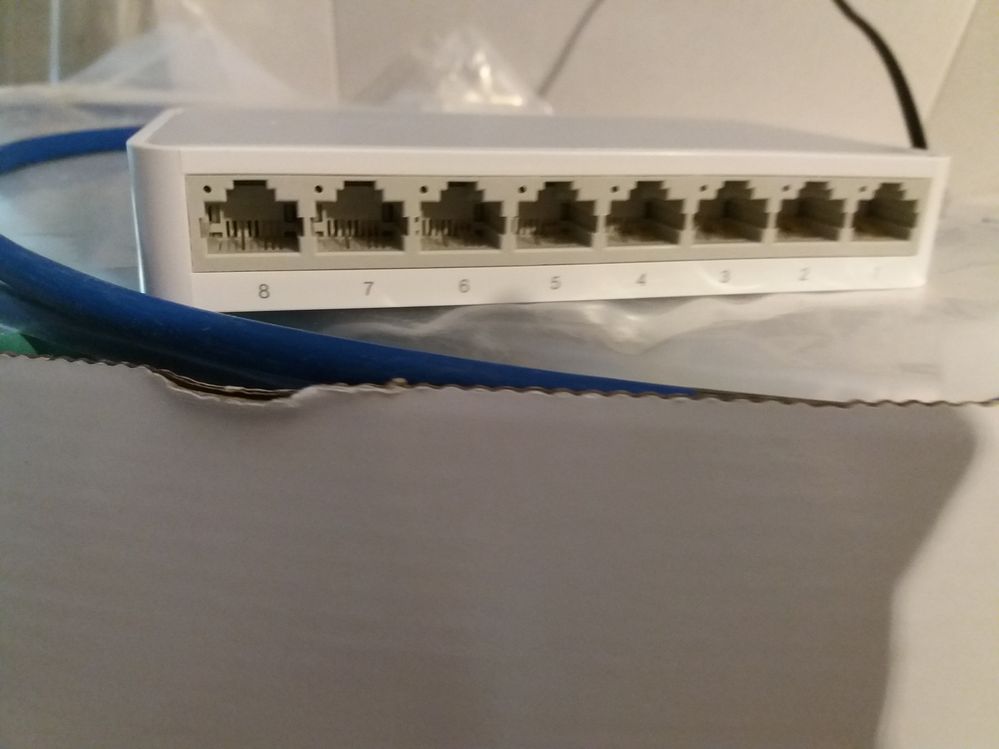

De plus j'ai un petit appareil avec 8 sorties à mettre aussi
Je vous met les photos de ce que j'ai.
Pourriez vous m'aider svp pour bien installer l'ensemble
merci d'avance
Résolu ! Accéder à la solution.
Solutions approuvées
- Marquer comme nouveau
- Marquer
- S'abonner
- S'abonner au fil RSS
- Imprimer
- Signaler
Bonjour,
Ca y est je vois les photos... donc en effet un switch est bien conseillé. de préférence gigabit pour ne pas brider votre home-sweet home pour les 10 prochaines années. Vous avez une installation pour 7 téléphones vu que vous avez deux pieuvres téléphones qui pendouillent... ça ne va pas aider...
Donc étape 1 :
- Il vous faut 7 cables identiques ethernet CAT6 souples tout fait. vous les calbez entre les 7 entrée RJ45 de votre tableau et les 7 premières prises de votre switch.
- il vous faudra 1 cable ethernet CAT6 souple de la longueur qui va bien pour connecter la 8eme prise de votre switch au dos de la livebox (on verra comment aménager pour la prise décodeur TV plus tard).
A ce stade là toutes les prises ethernet de votre appart doivent communiquer entre elles et avec la livebox (192.168.1.1). si ce n'est pas le cas c'est que la prise qui ne fonctionne pas est mal câblée ou est câblée pour le téléphone. Vérification du montage des connecteur RJ45 du tableau et des prises murales a faire dans ce cas là.
Etape 2... la moins marrante... l'arrivée telecom...
-Le fil telecom gris-blanc arrive au DTi et est posé par Orange. On n'y touche pas.
-Vérification de l'arrivée Orange. On branche la livebox temporairement dans la prise de test du DTi (cela va déconnecter le reste de votre câblage du réseau telecom). Utiliser un adaptateur R45/RJ11 pour cela. La livebox doit se synchroniser sur le réseau orange. Si ce n'est pas le cas appel 3900 mot clef réclamation.
-Si ca marche on songe à finir le cablage fixe en sortie du DTi et pour cela on débranche d'abord la livebox de la prise de test située au centre de la face avant du DTi.
Suite en cours... je cherche le manuel du DTi . Bon on est bon là... je suis de retour.
-La pieuvre a gauche sur la photo peut être démontée et remplacée par un câble telecom unique (connexion gris-blanc suffit). la pieuvre a droite sera juste à retirer.
-sinon ouvrir le DTI et contrôler comment ce dernier est câblé. Le but est de relier la sortie de ce dernier à l'entrée de la Livebox. Si c'est la pieuvre... au pire vous condamner tout les câbles sauf un genre avec de tirap et une petite étiquette descriptive. les câbles a droite ressemblent de loin sur la photo a une autre pieuvre elle aussi inutile. Il faut savoir que ces pieuvres vont faire antenne radio pour attraper le max de parasites électriques. JDCJDR.
Dans l’idéal vous ajoutez un module RJ45 dans le trou qui reste... ou un module format tableau a coté du DTi et vous le câblez directement sur la sortie du DTi avec un bout de câble Telecom de recup'. Un adaptateur RJ45/RJ11 assez long sera alors utilisé pour relier ce module à la livebox.
Là : vous devriez être bon pour 10 ans de service
Pour le décodeur TV ca sera simple et on en parlera après une fois que tout ca marche.
Hop!
- Marquer comme nouveau
- Marquer
- S'abonner
- S'abonner au fil RSS
- Imprimer
- Signaler
Re: probleme installation box + dti
Bonjour @Eric56400
Voyez cette discussion:
https://communaute.orange.fr/t5/ma-connexion/Raccordement-box-dti/m-p/1806827
- Marquer comme nouveau
- Marquer
- S'abonner
- S'abonner au fil RSS
- Imprimer
- Signaler
Re: probleme installation box + dti
Bonjour,
Merci pour ta réponse mais ce n'est pas tout a fait pareil.
Moi j'ai un appareil en plus avec 8 sorties comment relier cet appareil (photo numero 2)
Et si j'ai bien compris sa solution, il faut laisser le cable de sortie de la box sur la prise test dti et brancher des câbles sur la réglette qui vont ou sur la box ?
merci d'avance
- Marquer comme nouveau
- Marquer
- S'abonner
- S'abonner au fil RSS
- Imprimer
- Signaler
Re: probleme installation box + dti
salut @Eric56400
tu dois brancher un des câbles de la pieuvre de gauche sur l'entrée DSL de la box
attetion, c'est souvent en RJ45, il te faudra un adaptateur RJ45/RJ11 pour le brancher sur la box
ensuite, tu relies chaque sortie de la box à chaque entrée de la réglette
concernant l'appareil à 8 sorties, il faut que tu nous en dises plus (marque/modèle)
attention, le décodeur TV ne doit JAMAIS être branché derrière un autre appareil intermédiaire, toujours directement sur la box (et à travers la réglette bien sur)
mais pas de switch
- Marquer comme nouveau
- Marquer
- S'abonner
- S'abonner au fil RSS
- Imprimer
- Signaler
Re: probleme installation box + dti
Re
Merci pour tes renseignements cela me permet de voir plus clair
l'appareil est un de la marque tp-link desktop switch ref TL-SF1008D
Merci
- Marquer comme nouveau
- Marquer
- S'abonner
- S'abonner au fil RSS
- Imprimer
- Signaler
Re: probleme installation box + dti
Bonjour,
L’idéal serait aussi de faire la mise a jour de votre switch par un switch gigabit à la hauteur de ce qui sort de la livebox et indépendamment du débit externe. Le TL-SF1008D est taillé pour une livebox 2, pas pour une play/3 ou une 4.
Hop!
- Marquer comme nouveau
- Marquer
- S'abonner
- S'abonner au fil RSS
- Imprimer
- Signaler
Bonjour,
Ca y est je vois les photos... donc en effet un switch est bien conseillé. de préférence gigabit pour ne pas brider votre home-sweet home pour les 10 prochaines années. Vous avez une installation pour 7 téléphones vu que vous avez deux pieuvres téléphones qui pendouillent... ça ne va pas aider...
Donc étape 1 :
- Il vous faut 7 cables identiques ethernet CAT6 souples tout fait. vous les calbez entre les 7 entrée RJ45 de votre tableau et les 7 premières prises de votre switch.
- il vous faudra 1 cable ethernet CAT6 souple de la longueur qui va bien pour connecter la 8eme prise de votre switch au dos de la livebox (on verra comment aménager pour la prise décodeur TV plus tard).
A ce stade là toutes les prises ethernet de votre appart doivent communiquer entre elles et avec la livebox (192.168.1.1). si ce n'est pas le cas c'est que la prise qui ne fonctionne pas est mal câblée ou est câblée pour le téléphone. Vérification du montage des connecteur RJ45 du tableau et des prises murales a faire dans ce cas là.
Etape 2... la moins marrante... l'arrivée telecom...
-Le fil telecom gris-blanc arrive au DTi et est posé par Orange. On n'y touche pas.
-Vérification de l'arrivée Orange. On branche la livebox temporairement dans la prise de test du DTi (cela va déconnecter le reste de votre câblage du réseau telecom). Utiliser un adaptateur R45/RJ11 pour cela. La livebox doit se synchroniser sur le réseau orange. Si ce n'est pas le cas appel 3900 mot clef réclamation.
-Si ca marche on songe à finir le cablage fixe en sortie du DTi et pour cela on débranche d'abord la livebox de la prise de test située au centre de la face avant du DTi.
Suite en cours... je cherche le manuel du DTi . Bon on est bon là... je suis de retour.
-La pieuvre a gauche sur la photo peut être démontée et remplacée par un câble telecom unique (connexion gris-blanc suffit). la pieuvre a droite sera juste à retirer.
-sinon ouvrir le DTI et contrôler comment ce dernier est câblé. Le but est de relier la sortie de ce dernier à l'entrée de la Livebox. Si c'est la pieuvre... au pire vous condamner tout les câbles sauf un genre avec de tirap et une petite étiquette descriptive. les câbles a droite ressemblent de loin sur la photo a une autre pieuvre elle aussi inutile. Il faut savoir que ces pieuvres vont faire antenne radio pour attraper le max de parasites électriques. JDCJDR.
Dans l’idéal vous ajoutez un module RJ45 dans le trou qui reste... ou un module format tableau a coté du DTi et vous le câblez directement sur la sortie du DTi avec un bout de câble Telecom de recup'. Un adaptateur RJ45/RJ11 assez long sera alors utilisé pour relier ce module à la livebox.
Là : vous devriez être bon pour 10 ans de service
Pour le décodeur TV ca sera simple et on en parlera après une fois que tout ca marche.
Hop!
- Marquer comme nouveau
- Marquer
- S'abonner
- S'abonner au fil RSS
- Imprimer
- Signaler
Re: probleme installation box + dti
Re
merci pour ces informations, je test demain et je te tiens au courant.
Pour la télé c'est un décodeur qui fonctionne en wifi donc pas besoin de relier.
- Marquer comme nouveau
- Marquer
- S'abonner
- S'abonner au fil RSS
- Imprimer
- Signaler
Re: probleme installation box + dti
Bonjour @Eric56400 ,
En complément des interventions de @Eric_Le_Grompf et @fredolerouge , je vous propose mon aide.
Si vous avez toujours besoin d'assistance, je vous invite à me fournir par message privé vos coordonnées. (Nom, Prénom, Numéro de ligne concernée, Numéro de mobile et adresse postale).
Bonne journée,
Nicolas
Conseiller Spécialiste Livebox et services associés
Ma réponse vous a aidé ? Acceptez-la comme solution !
- Marquer comme nouveau
- Marquer
- S'abonner
- S'abonner au fil RSS
- Imprimer
- Signaler
Re: probleme installation box + dti
Bonjour,
merci pour vos aides.
C'est bon tout fonctionne à part le téléphone, enfin de compte le câble téléphone au répartiteur à un problème suite à ma demande auprès d'orange de l'intervention d'un technicien car le tél ne fonctionnait toujours pas.
Pour ceux que cela intéresse.
Il faut bien relier entre elles toutes les sorties de la réglette du tableau électrique vers la switch.
Et relier la box au dti.
Bonne journée
