Branchement box sur DTI

nikonaze66
contributeur
5 397

Branchement box sur DTI

Salut à tous.



je viens pour avoir de l’aide. Je voudrais relié ma box au boîtier DTI, pour avoir accès à internet via câble dans les chambre et le salon. Voici une photo.

je n’arrive pas à trouver le bon branchement.




7 RÉPONSES 7
fredolerouge
#TopMembre
#TopMembre
5 377

Re: Branchement box sur DTI

salut @nikonaze66



en fait tu ne dois pas te brancher directement au DTI mais faire comme suit :

- débranches les fils de la pieuvre qui alimente les départs RJ45

- branches un des câbles de la pieuvre sur l'entrée DSL de la box (parfois il faut un adaptateur RJ45/RJ11)

- branches les 4 sorties RJ45 ethernet de la box sur les départs RJ45



et voila



tu n'as plus qu'à espérer que le câblage des RJ45 a été réalisé en ethernet et non pas en téléphone



Le monde est partagé en 10 catégories de personnes, ceux qui comprennent le binaire et les autres.
ElMajor
incollable
incollable
5 346

Re: Branchement box sur DTI

Bonjour @nikonaze66 !



Pour brancher ta box au DTI, il faut retirer le câble noir qui est branché sur le dessus du DTI et prendre un câble le câble fourni avec ta livebox et le brancher sur le DTI et la prise orange de ta livebox. Comme @fredolerouge l'indique, il faut aussi déconnecter tous les câbles sur les départs RJ45 et brancher tous les ports sur les ports RJ45 de ta box.



Je vois que tu as 5 prises en service, il te faudra un Switch 8 ports en Gigabit Ethernet (1000Mbits) pour avoir toutes les prises reliés à la Livebox.



Cordialement

Le principe de l'évolution est beaucoup plus rapide en informatique que chez le bipède. JEAN DION
nikonaze66
contributeur
5 301

Re: Branchement box sur DTI

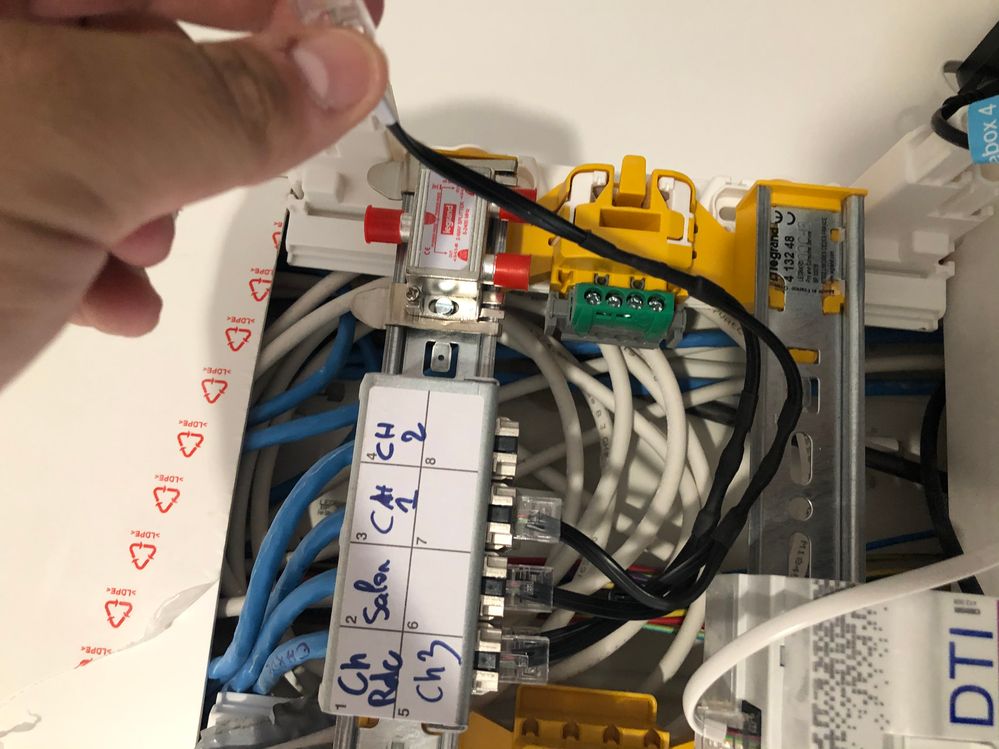

Merci pour vos réponses, ce que je ne comprend pas, c’est que mes câble noir RJ45 sont relié à un seul câble RJ45 branche au DTI :




JuanLucas38
#TopMembre
#TopMembre
5 281

Re: Branchement box sur DTI

Bonjour @nikonaze66



@ElMajor   @fredolerouge



Oublies ces câbles ils ne servent à rien dans ton cas.



Si tu n'as que celui ci tu rebranches le coté que tu tiens dans tes mains a la sortie du DTI ou on voit un câble blanc partir.

Tu choisi un des 3 autres cotés que tu va débrancher de la rampe de prises RJ45 et que tu vas brancher sur la prise ADSL de la livebox donc il saura de connecteur qui seront dans le vide et c'est normal.



Ensuite si tu n'as pas encore de Switch tu branches les 4 sorties Ethernet de la Livebox aux 4 prises de la rampe RJ45, il faudra choisir lesquelles car il va te manquer une connexion donc il faudra faire un choix tant que tu n'aura pas acheter un Switch.





Si on cherche un peu on finit par trouver

fredolerouge
#TopMembre
#TopMembre
5 278

Re: Branchement box sur DTI

salut @nikonaze66



soit tu fait comme @JuanLucas38  te l'a dit, tu balances cette pieuvre à la poubelle, soit à l'inverse, tu laissais branché la pieuvre au DTI, débranchais tous les départs pour brancher la box



là tu as choisis manifestement de brancher la box au DTI, bonne idée, maintenant tu dois relier les sorties RJ454 de la box aux départs RJ45



Le monde est partagé en 10 catégories de personnes, ceux qui comprennent le binaire et les autres.
nikonaze66
contributeur
5 229

Re: Branchement box sur DTI

Merci pour vos réponses. Pour le moment, je n’ai besoin d’avoir que le salon et une chambre connecté en RJ45, est ce que si j’achète ces câble : Rankie Câble réseau Ethernet, RJ45 Cat6 Patch, 0,3m, Lot de 5 https://www.amazon.fr/dp/B01J8KFTB2/ref=cm_sw_r_cp_api_i_HHvRDbX7ZVVVY



que je l’es reli entre le coffret DTI, et la box, ça marchera ? Parce que je ne comprend pas trop la manipulation à effectué, je n’y connais rien du tout :/ désolé encore :/

fredolerouge
#TopMembre
#TopMembre
5 221

Re: Branchement box sur DTI

re @nikonaze66



@JuanLucas38



pourquoi toujours acheter en ligne quand en hypermarché ou magasin spécialisé tu as la même chose au même prix, le service client humain en plus ?



bref, tu devras relier les sorties RJ45 ethernet de la box aux d"éparts RJ45 du boîtier de communication



au passage 30 cm c'est un peu court quand même, l'idéal c'est 50 cm ou 1 mètre, il faut prévoir les boucles pour éviter d'être en traction sur les câbles, non recommandé



Le monde est partagé en 10 catégories de personnes, ceux qui comprennent le binaire et les autres.
