Bonjour,
Je souhaite relier mes prises rj45 entre elles. Je souhaite procéder ainsi: ma box étant dans le salon (sortie fibre est dans le salon donc impossible de déplacer la box.), je souhaite brancher la box à la prise rj45 du salon. Cette prise, si j'ai bien compris, amène au boîtier DTI, de là à l'aide d'un switch, je relie les autres prises rj45 de la maison au au switch. Seulement, en ouvrant le boîtier dti, j'ai découvert des câbles, branchés à moitié, laissant pendre d'autres câbles non utilisés (6 câbles avec à l'intérieur de ces câbles 8 câbles chacun dont 2 câbles parfois reliés au boîtier DTI ) . Je sollicite votre aide sur la marche à suivre pour brancher les câbles.
Solutions approuvées
Bonjour @Redouin
En fibre le DTI ne sert plus à rien.
Malheureusement pour toi les câbles qui arrivent au niveau du tableau sont câblés à l'arrache uniquement et partiellement pour le téléphone ou ADSL, direct sur le DTI et pas sur une réglette RJ45.
. Boulot massacré par l'électricien (ou le bricoleur qui a fait ça).
Tes câbles sont des cat 5e, c'est déjà ça.
Pas blindés à priori.?
Donc :

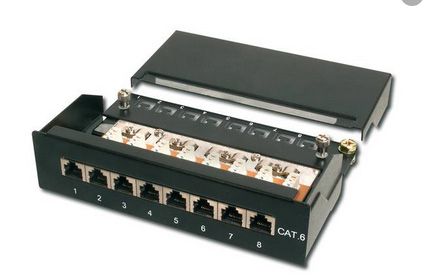

- Commencer par recâbler les câbles arrivant au niveau du DTI sur une réglette comme ça ou équivalent:
Câbler en norme B
- vérifier le câblage des prises RJ45 dans les différentes pièces.
Vérifier que tous les fils sont raccordés aussi. Et en norme B aussi.
Si c'est comme côté DTI, peut-être partiel à l'arrache aussi.?
Une fois fait:
- relier une sortie ethernet de ta box sur la prise RJ45 salon
- côté réglette : connecter un switch depuis l'arrivée du salon, puis renvoi sorties switch vers les différentes pièces via la réglette.
Cordialement
Daniel35
.
Bonjour @Redouin
En fibre le DTI ne sert plus à rien.
Malheureusement pour toi les câbles qui arrivent au niveau du tableau sont câblés à l'arrache uniquement et partiellement pour le téléphone ou ADSL, direct sur le DTI et pas sur une réglette RJ45.. Boulot massacré par l'électricien (ou le bricoleur qui a fait ça).
Tes câbles sont des cat 5e, c'est déjà ça. Pas blindés à priori.?
Donc :
- Commencer par recâbler les câbles arrivant au niveau du DTI sur une réglette comme ça ou équivalent:
Câbler en norme B
- vérifier le câblage des prises RJ45 dans les différentes pièces.
Vérifier que tous les fils sont raccordés aussi. Et en norme B aussi.
Si c'est comme côté DTI, peut-être partiel à l'arrache aussi.?
Une fois fait:
- relier une sortie ethernet de ta box sur la prise RJ45 salon
- côté réglette : connecter un switch depuis l'arrivée du salon, puis renvoi sorties switch vers les différentes pièces via la réglette.
Cordialement
Daniel35
.
Bonjour @Redouin
Tu es exactement dans mon cas avant le passage en fibre.
En compléments des conseils de mes 2 collègues, la même chose en image :
Bonsoir @Redouin
Si tu parle de schéma de câblage pour les câbles RJ45 ils sont dans le lien que je t'ai donné.
ex :
