[#1]

Bonjour à tous

J'ai des difficultés de configuration de ma caméra IP avec ma Livebox 4 malgré la lecture de l'excellent topic   https://communaute.orange.fr/t5/ma-connexion/Camera-IP-sur-livebox/m-p/1734534.

Voici tout d'abord mon matériel : Livebox 4 et fibre  ainsi qu'une caméra IP Wanscan  AJ-C2WA http://www.shopmadeinchina.com/product-image/2012-Wanscam-Wireless-IP-Camera-Surveillance_13743823.s...(modèle assez ancien de 3 ans mais qui fonctionnait bien avec ma Livebox 2).

Je suis donc allée sur le site no-ip pour attribuer une ip fixe à ma box. C'est chose faite et j'ai donc une ip attribuée quoique je ne sais pas si celle-ci est active.

Concernant ma caméra , je l'ai relié avec un câble RJ-45 et j'ai laissé ma box lui attribuer une ip. Donc dans  "Equipements connectés" de ma Livebox je vois ma caméra avec son ip et son adresse MAC. Dans l'onglet DHCP>Baux DHCP statiques, je mets ma caméra en ajout puis dans l'onglet NAT /PAT, je configure la caméra.

Première question concernant cet onglet NAT/PAT: sur la première case, il y a FTP Data,Web Server,Web Server Secure etc...Que dois-je mettre pour une caméra ? Et concernant le port de la caméra. Est-ce le même chiffre en port interne et en externe? dans le dernier champ, dois-je mettre "UDP" "TCP" ou"Les deux"?

Enfin dernière étape: dans l'onglet DynDNS, j'ai renseigné les champs demandés concernant le service No-IP avec nom d'hôte, email utilisateur etc..

A ce stade là, si je tape depuis mon PC  dans mon navigateur Chrome: IP  de la caméra-Port, je peux me connecter ainsi qu'avec IP de No-IP:port mais à condition que ma caméra soit reliée en RJ45 à ma box. Mais si j'enlève le câble, je n'ai plus d'accès à rien !!!!Depuis mon smartphone, même chose . Autrement dit, j'ai accès à la caméra dans le réseau local mais pas depuis l'extérieur ce qui est bien entendu le but recherché.

Je m'en remets donc à vous pour m'aider à résoudre ce problème. Je pense notamment à Phildur et Patrick35 qui semblent très fort dans ce domaine mais tout autre aide sera la bienvenue.Je m'absente pour quelques heures et serai de retour vers 17 h en espérant avoir une solution.Merci d'avance.

[#2]

Bonjour @choupette-49

---

@choupette-49  a écrit :

Je suis donc allée sur le site no-ip pour attribuer une ip fixe à ma box. C'est chose faite et j'ai donc une ip attribuée quoique je ne sais pas si celle-ci est active.

---

Non, non et non, no-ip ne peut techniquement pas faire ça.

Ton adresse IP est entièrement choisie par Orange et le restera.

Ce sont les protocoles réseau et les interactions entre ta box et les équipements de gestion du réseau Orange qui décident quand changer l'adresse IP de ta Livebox.

Que fait no-ip , alors ?

No IP te fournit un nom de host qui est une constante.

Tu fournis à ta box, ton identifiant et ton mot de passe chez no-ip.

Ainsi ta box communique toute seule avec no-ip et elle enregistre son adresse IP à chaque démarrage, à chaque changement, dans le nom de host que tu as défini chez no-ip.

Ainsi le nom de host déclaré chez no-ip est toujours un pointeur vers ta box.

Pour configurer ta box : http;//Livebox   Configuration avancée > DynDns

Comment voir si No-IP fait bien son travail

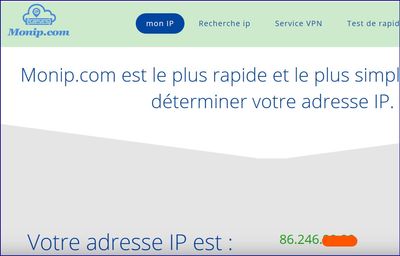

Compare l'affichage de la page https://monip.com/

Avec l'affichage de ton host dans no-ip

Vérifie bien que les deux adresses IP sont bien identiques

Et vérifie bien la date et heure de dernière mise à jour dans no-ip, visiblement ma box a mis à jour no-ip hier en fin d'après midi, et pourtant mon adresse IP n'a pas changé.

Note Bien  :   que j'ai masqué l'adresse IP de ma box ainsi que mon nom de host chez no-ip, il ne faut surtout pas publier ce genre d'info sur un site public.

As-tu défini un bail DHCP fixe pour ta caméra ?

As-tu défini une règle Nat pour ta caméra ?

Cordialement

PhilDur

[#3]

Tout d'abord merci à toi Phildur de me répondre.

Je me suis effectivement mal exprimée: ce n'est pas no-ip qui  attribue l'adresse ip mais je suis passée par le site no-ip pour avoir  un host.

J'ai donc rentré toutes ces informations dans l'onglet  DynDns de la Livebox.

Les 2 adresses ip coïncident. Donc c'est OK.

Après comme je l'ai dit dans mon message d'origine j'ai renseigné le DHCP et le NAT/PAT mais c'est au niveau de ce dernier onglet que je ne sais pas  exactement quoi rentrer.

Je te fais le copier-coller de ma question  :

sur la première case, il y a FTP Data,Web Server,Web Server Secure etc...Que dois-je mettre pour une caméra ? Et concernant le port de la caméra. Est-ce le même chiffre en port interne et en externe? dans le dernier champ, dois-je mettre "UDP" "TCP" ou"Les deux"?

[#4]

Bonsoir @choupette-49

Salut @PhilDur

Il me semble qu'il faut mettre Serveur Web afin d'ouvrir le port 80, mais on va appeler le spécialiste des cams IP Mr @Daniel35

Si c’est ça en externe tu mets 20080 et en interne tu mets 80

Et pour le reste "Les Deux"

[#5]

Bonsoir,

Essayez... "autre" que vous renommer "camera" c'est juste du texte.

Port extérieur : 42080 par exemple

Port intérieur : 80 (si votre webcam a un serveur web interne, ou le port désigné dans la configuration de la camera)

Adresse cible : l'IP de la webcam sur votre réseau en 192.168.xxx.yyyy

protocole : les deux a défaut de savoir...

Ça devrait aller mieux après...

Ceci dit en cas de doute ces informations se trouvent dans votre manuel utilisateur...

Hop!

[#6]

Bonjour @choupette-49

Pour un cam classique Wanscam

---

@choupette-49  a écrit :

Première question concernant cet onglet NAT/PAT: sur la première case, il y a FTP Data,Web Server,Web Server Secure etc...Que dois-je mettre pour une caméra ?

Tu choisis "Autre" puis tu mets le nom que tu veux. Ça permet de repérer ta cam pour la règle NAT

Et concernant le port de la caméra. Est-ce le même chiffre en port interne et en externe?

Sauf indication contraire de la notice, tu peux mettre port interne et externe idem, en dehors des ports réservés : 50001 par exemple pour les 2. Tenir compte du port externe pour l'accès "extérieur".

Ensuite ta cam est accessible de l'extérieur via l'IP: http://IP_Wan:50001 et comme cette IP wan change et si tu as mis en place un DNS dynamique et un host chez No-Ip via l'URL http://mon_host_no-ip.org:50001 qui fonctionne à tous les coups.

dans le dernier champ, dois-je mettre "UDP" "TCP" ou"Les deux"?

Pour une visualisation classique tu peux mettre TCP. UDP si tu privilégies un flux vidéo plus fluide en acceptant quelques erreurs peu visibles dans les images envoyées par la cam. Pour ce type de cam : les 3 paramètres sont acceptés à priori.

---

---

@choupette-49  a écrit :

A ce stade là, si je tape depuis mon PC  dans mon navigateur Chrome: IP  de la caméra-Port, je peux me connecter ainsi qu'avec IP de No-IP:port mais à condition que ma caméra soit reliée en RJ45 à ma box. Mais si j'enlève le câble, je n'ai plus d'accès à rien !!!!

---

OK ethernet - Pas OK wifi.!?

- sous ethernet quand tu as accès aux paramètres de gestion de ta cam. As-tu bien rentré les paramètres pour le wifi (Onglet wireless ou équivalent): SSID/clé sécurité wifi/et paramètre sécurité cohérent/ livebox WPA2...

Si oui, piste à suivre:

- certaines cams Wanscam sont espiègles: quand tu les (re)connectes en wifi après paramétrage ethernet, le DHCP de la box leur attribue une autre IP Lan associée à un autre nom IPCAM2 par exemple (si IPCAM 1 en ethernet). Comme si il y a avait 2 cams indépendantes dans la bête.!

Il faut donc tout faire en double : Ip lan fixe via Baux statiques. Régle NAT avec cette nouvelle attribution (et ports différents 50002 par exemple).

Et après ça roule.

Cas rencontré chez un ami que j'ai aidé pour une cam Wanscam extérieure il y a quelques mois.

Regarde de ce côté au cas où.

Cordialement

Daniel35

.

[#7]

Merci à tous pour votre aide.

J'ai bien rentré les paramètres SSID Clé de sécurité etc.. dans l'onglet Wireless comme Daniel l'a précisé.

J'ai vérifié tous les points dont vous avez parlé mais c'est pareil: impossible d'avoir quoi que ce soit quand le RJ45 est débranché.

Ces paramétrages de camera IP sont vraiment trop compliqués pour quelqu'un qui n'a pas de notions de réseau.

Sinon j'ai vu ce http://tutoriels.domotique-store.fr/content/109/199/fr/guide-d_installation-des-cameras-ip-wanscam.h...

mais je ne connais pas l'ID de ma camera car il n'y a pas de QR code.

Y a t'il un moyen de le connaître ?

[#8]

---

@choupette-49  a écrit :

Tout d'abord merci...

---

Ca fait plaisir à lire,mais attend que ça fonctionne   ;-)

Pour le nom du service, les noms que tu as cités sont les noms standard pour quelques services.

Toi, tu n'as pas à te préoccuper des noms proposés.

Tu peux mettre Cam 1  en prévision de la naissance de Cam 2 sa petite sœur

Pour les numéros de ports :

Le port Interne

Les caméras utilisent un port spécifique, le port d'écoute, ce port est un numéro qui permet d'identifier un service à rendre.

Toutes tes caméras vont attendre des connexions vers ce port. Généralement elles attendent leurs connexions sur le port 80.

Par convention le port 80 est le port des serveurs web. Chaque caméra est vue comme un serveur web.

Le port externe

C'est un numéro arbitraire, et c'est toi qui va le définir. J'ai noté qu"Eric propose d'ajouter 48000 au numéro de port interne, j'utilise 50000 mais c'est dans le principe la même chose

Si tu as 3 caméras  avec des adresses cam1 cam2 et cam3, elles attendent toutes leurs connexion sur el port 80

Tu va pouvoir créer 3 règles , ou plus ensuite

Nom	Port extérieur	Port interne	Protocole	Adresse
Caméra 1	50001	80	Les deux	cam1
Caméra 2	50002	80	Les deux	cam2
Caméra 3	50003	80	Les deux	cam3

Pour l'instant avec une seule caméra seule la première est utile.

Pourquoi  prendre des ports aussi élevés pour les ports externes ?

C'est pour éviter de prendre les ports standards, tu pourais router le port 80 vers une machine connectée et le port 80. Mais que faire pour une seconde machine du même modèle ?

De plus,il est peu recommandé d'utiliser les ports préassignés internationalement. Les ports privés sont à prendre dans la plage de  49152 à 65535.  D'où mon choix d'ajouter 50000.

Pour contacter une caméra depuis un navigateur tu dois utiliser

http://ton-host-no-ip:port-externe

Dans mon exemple pour la cam1  il faut terminer l'url par............:50001

Utilisation du HTTPS

Il faudrait aussi voir le manuel de ta caméra

Si elle utilise  le https, il faudra peut-être aussi créer une règle du même style mais en partant de 51000 et en utilisant le port interne 443

Dans le" nom" tu peut indiquer alors "Caméra 1 s",  ....   le s pour sécurisé

Le https est souvent  utilisé pour la saisie du login/ mot de passe.

Cordialement

PhilDur

[#9]

Bonjour @choupette-49

Déjà,

Que vois-tu au niveau de l'onglet DHCP quand tu branches ta cam en wifi.? Apparaît-elle dans les IP Lan.?

Ça serait bien que tu nous fasses un copie d'écran de l'onglet DHCP, avec la cam branchée successivement dans chaque mode.

Inutile de masquer les IP Lan: pas critique.

(C'est l'IP Wan qui l'est). Masque les adresses Mac si tu veux.

Cordialement

Daniel35

.

[#10]

Désolée...je n'arrive pas à poster d'images.

Je laisse tomber. C'est trop compliqué pour un néophyte de paramétrer ce genre de matériel.

Il va falloir faire plus simple.
