Bonjour à tous !

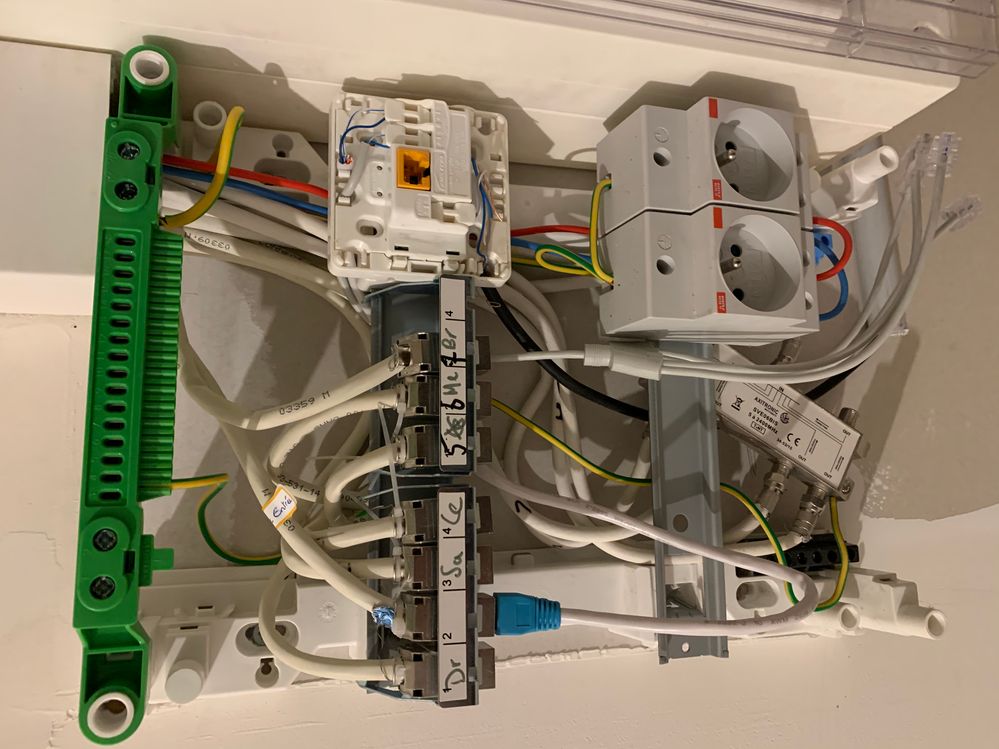

Alors voilà depuis que j’ai emménagé je souffre avec le système DTI. La maison n’étant pas une “première main” et ayant compris que “le gendre” avait tout câblé, j’ai fini par tous remettre en cause (DTI, répartiteur, étiquettes etc…). In fine, après avoir vérifié le DTI, je me suis fait un petit câble avec un câble réseau qui traînait et réussi à trouver la prise du salon (le numéro 2 en partant de la gauche, en haut à droite du DTI) et ça marche enfin.
De base j’en ai conclu que les 2 répartiteurs d’origine avaient un peu trop souffert des bidouilles du “gendre” et j’en ai racheté. Seulement voilà, en tentant de câbler le répartiteur (en haut à gauche du DTI) et en le brochant sur n’importe quelle prise réseau, plus d’internet. En le brochant à la place de mon câble maison ça marche, et en rebranchant une autre prise de mon répartiteur, plus d’internet…
Des idées ?
Résolu ! Accéder à la solution.
Solutions approuvées
- Marquer comme nouveau
- Marquer
- S'abonner
- S'abonner au fil RSS
- Imprimer
- Signaler
salut @rico15
bon, a priori, c'est de l'ethernet, donc tu pourrais faire ceci :
- brancher la box en sortie du DTI soit avec ton bout de câble ethernet soit avec une des prises de la pieuvre
- brancher 4 sorties de la box sur 4 départs RJ45
- brancher la sortie TÉLÉPHONE sur un départ RJ45
ainsi, tu distribues le réseau à tes pièces
- Marquer comme nouveau
- Marquer
- S'abonner
- S'abonner au fil RSS
- Imprimer
- Signaler
Re: DTI répartiteur
salut @rico15
d'où vient justement le câble réseau que tu as posé sur la prise n°2 ?
et d'où vient la pieuvre à 3 prises que l'on voit voit ?
et tu pourrais détacher une prise du mur dans une pièce et prendre une photo du câblage ?
- Marquer comme nouveau
- Marquer
- S'abonner
- S'abonner au fil RSS
- Imprimer
- Signaler
Re: DTI répartiteur
- Marquer comme nouveau
- Marquer
- S'abonner
- S'abonner au fil RSS
- Imprimer
- Signaler
Re: DTI répartiteur
Hello !
alors la pieuvre (x4) est toute neuve et vient d’amazone. Le câble réseau c’est un vieux que j’ai récupéré.
- Marquer comme nouveau
- Marquer
- S'abonner
- S'abonner au fil RSS
- Imprimer
- Signaler
Re: DTI répartiteur
Avec le câble réseau, tout fonctionne, télé internet, wifi (mais que sur la prise 2)
- Marquer comme nouveau
- Marquer
- S'abonner
- S'abonner au fil RSS
- Imprimer
- Signaler
Re: DTI répartiteur
re @rico15
ce n'est pas où tu as acheté la pieuvre qui m'intéresse, mais où elle est connectée
pareil, sur quoi est connecté ton câble réseau qui va sur la prise n°2
Concernant les photos, il faudrait que tu dégages un peu la gaine que l'on voit tous les fils qui se trouvent dans le câble (le code couleur des fils est primordial)
- Marquer comme nouveau
- Marquer
- S'abonner
- S'abonner au fil RSS
- Imprimer
- Signaler
Re: DTI répartiteur
Bonjour,
Votre pieuvre grise est normalement terminée en RJ11 (un vieux std telephonique).
Votre cable "qui marche" est cablé en RJ45.
Vos prises fixes sont en RJ45.
un connecteur RJ11 entre dans un RJ45 car c'est prévu aux tolérances de moulage prés.
Par contre il faut tres tres exactement centrer la prise RJ11 : c'est la paire centrale qui compte si je me souviens bien.
Regardez aussi si vous avez un truc genre CAT5e ou CAT6 FTP, UTP etc sur vos câbles.
Vous avez apparemment des keystone CAT6 ou plus, qui semblent juste mal installées : le feuillard de blindage doit être au minimum replié autours du câble vers l’arrière sur 20mm. et la fermeture du col du keystone avec son mini-tirap assure le contact avec le corps de la prise. C'est juste un petit point de détail. Pour le reste, compte tenue de la vue actuelle : on ne peut rien dire sur le reste du câblage.
Je dirais juste de ne pas s'*mm*rd*r avec des pieuvres en RJ11 de nos jour. Tout passe en RJ45. Il me semble très bien votre câble.
L’idéal dans votre situation est d'ajouter un switch ethernet 8 ports gigabit (managé si vous ne voulez pas tricoter les câbles et voulez utiliser un décodeur Tv n'importe ou, voire deux ou trois...). Et vous reliez le câble qui sort du DTI a la Box (la : votre RJ11 sera utile) et reliez la sortie de la box au switch.
Vous remarquerz que vous avez deux prises 220v: une pour la box une pour le switch.
D'ailleurs un premier test a faire pour isoler le défaut serait de brancher la box directement sur la pieuvre et voir si elle synchro correctement. Apres vous branchez un câble ethernet OK entre la box et une de vos prises a tester et voyez si vous avez "internet en gigabit" dans la salle desservie.
Hop!
- Marquer comme nouveau
- Marquer
- S'abonner
- S'abonner au fil RSS
- Imprimer
- Signaler
Re: DTI répartiteur
Ah ok pardon
la pieuvre est connectée au DTI en haut à droite (cote gauche)
le câble réseau est connectée au DTI en haut à droite (côte droit)
- Marquer comme nouveau
- Marquer
- S'abonner
- S'abonner au fil RSS
- Imprimer
- Signaler
Re: DTI répartiteur
re @rico15
côté gauche ou droit, ça ne nous apprends rien
fais nous une photo du DTI, l'important, c'est que le RJ45 doit être sur une sortie du DTI
et refais nous une photo des prises RJ45 que l'on voit le câblage exact
quoi qu'il en soit, si tu branches ta box comme c'est là, tu vas faire : DTI / Départ RJ / Prise RJ murale / Box
et dans ce cas, tout le reste du câblage sera inutilisé/inutilisable
si tu veux vraiment distribuer du réseau, tu dois faire :
- sortie DTI / Box
- sortie Box / Départs RJ45 / Prises murales / Appareils
si tant est que ce soit bien de l'ethernet et pas du téléphone, chose pourquoi je souhaite voir le câblage exact des prises (on doit voir la couleur des fils)
