[#1]

Bonjour,

Suite à une installation de fibre dans une maison je souhaite distribuer internet dans toute la maison grace aux RJ45 installées à cet effet.

J’ai 7 prises RJ45 réparties dans 7 pièces,  le salon, le sejour, le bureau et les 4 chambres via un repartiteur éthernet TN 131 Hager.

Sur mon tableau technique, j’ai  un boitier DTI qui relie les 7 sorties PC1 à PC7.

Au passage du technicien orange pour la mise en route de la connexion fibre, celui-ci à brancher le câble fibre de la box à mon tableau.

La box est branchée et marche en wifi mais j’aimerai pouvoir profiter de l'installation existante pour pouvoir connecter mes équipements au prise éthernet RJ45 (notamment mon alarme).

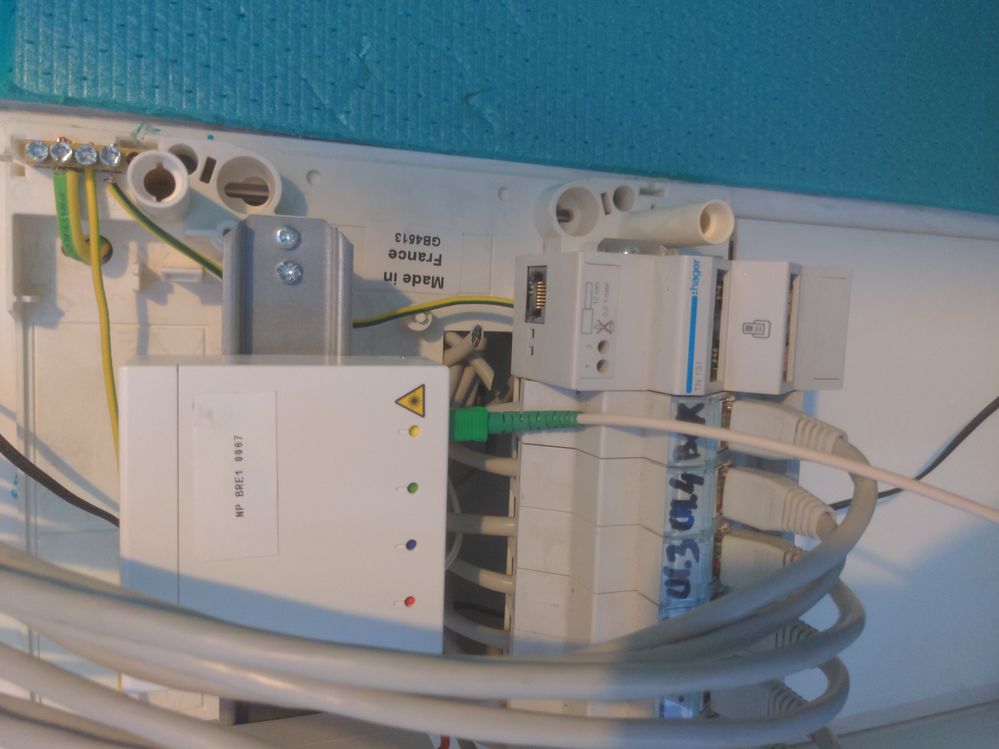

Vous trouverez ci-dessous la photo de mon installation.

Je cherche une solution afin de distribuer l’internet sur mes prises éthernet.

Quelqu’un peut il m’aider svp ?

Merci

[#2]

bonjour @Vinc-5934 ,

ou est la photo ??

ton DTI et ton répartiteur : poubelle ...

ensuite il faut brancher les sorties de la box aux départs vers les RJ45 des pièces ... en espérant que le cable est bien un cable ethernet et non pas telephone ... regarde sur une prise RJ45 le branchement des fils ...

[#3]

salut @Vinc-5934

comme le dit @Ancien Membre , le DTI ne sert à rien en fibre, pas plus que le TN131, ce sont des équipements téléphonie et xDSL

pour que ça fonctionne, il faut que la box soit directement reliée aux départs RJ45 en passant en plus par un switch pour que les 7 prises soient brassées et que les prises soient correctement câblées

à savoir que la prise qui dessert le décodeur ne doit pas être derrière le switch sauf si il est compatible IGMP Snooping

donc oui, il nous faut des photos de l'arrivée fibre, des départs RJ45 et de tout le câblage

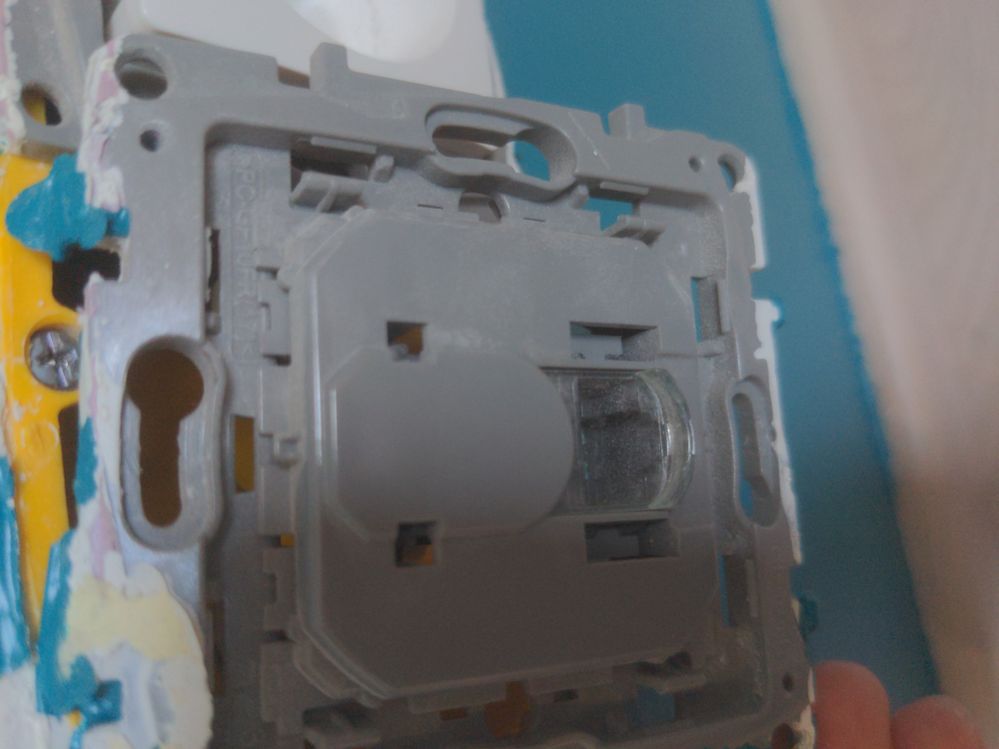

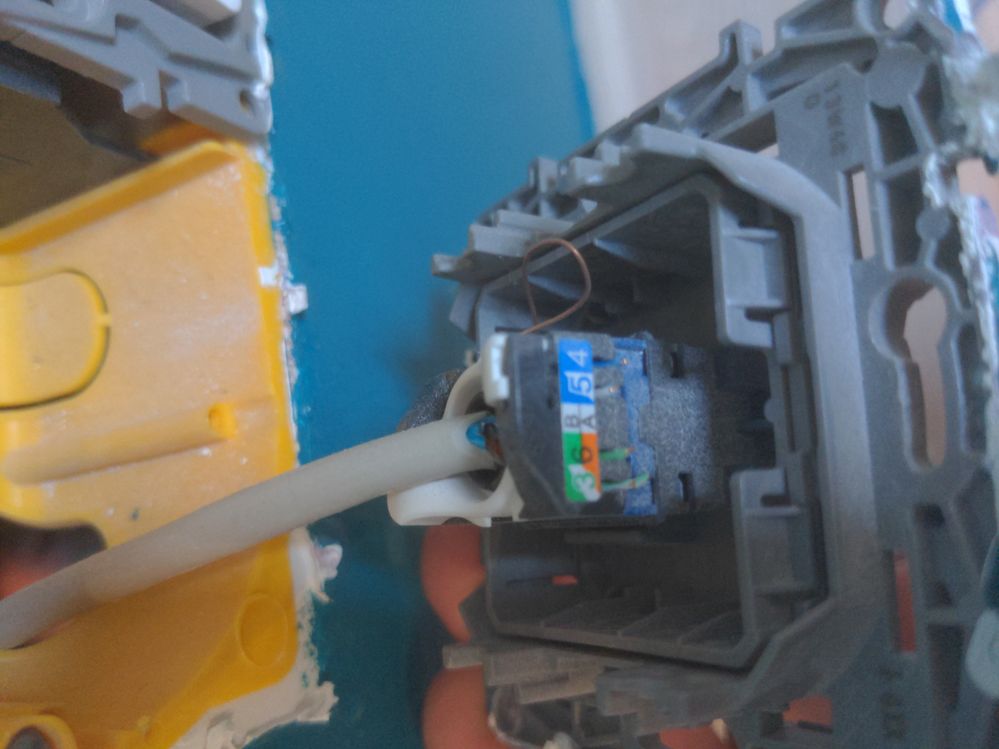

et il faut aussi qu tu détaches une RJ du mur pour prendre une photo du câblage

[#4]

Bonjour merci pour vos réponses.

Désolé je n'arrivais pas à mettre les photos.

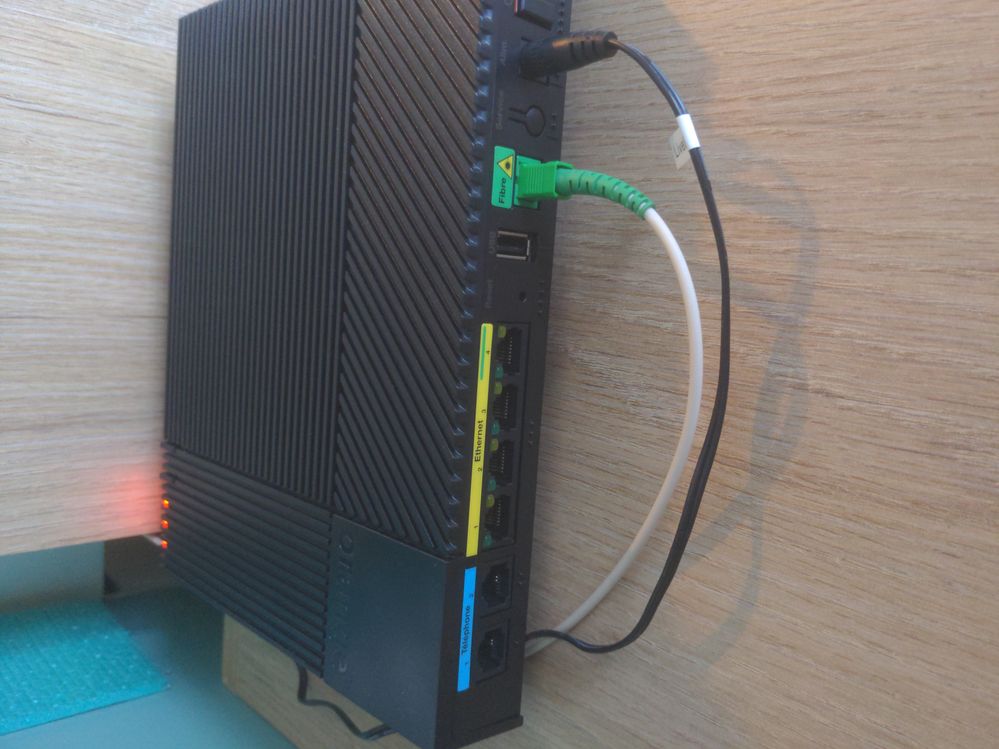

Ci joint les photos.

Je suis novice en branchement internet. L'installation a été faite par l'ancien propriétaire. Merci pour vos conseils.

[#5]

re @Vinc-5934

@Ancien Membre

pourquoi avoir masquer la marque du switch (si tant est que c'en est un) ?

et si ta box n'est pas raccordée au switch ça ne fonctionnera pas

et si il n'est pas IGMP Snoopoing, tu ne pourras pas brancher le décodeur

[#6]

Re,

Non ce n'est pas pour masquer la marque. Le scotch est là depuis l'origine.  le Switch est un dlink à 8 ports.

En ce qui concerne le décodeur, je ne m'en sert pas où seulement en wifi donc pas de soucis.

Est ce que si je branche les cables ethernet du Switch vers la box (a la place du dti) mon ethernet pourrait fonctionner ?

[#7]

@Vinc-5934 ,

tous les départs sont connectés au switch , ce qui veut dire que la box devait être dans une des pièces , raccordé à une RJ45 qui renvoyait le signal vers le switch afin de le redistribuer  ...

débranche un des cables du switch afin de connecter une sortie box sur ton switch  ...

sinon , si tu n 'as pas besoin d'alimenter toutes tes prises , tu peux te passer de ton switch et connecter tes sorties box directement aux départs RJ .

tu peux aussi faire un mix ,  connecter 3 sorties directement sur les départs  , et une au switch pour alimenter les autres prises ...

[#8]

salut @Ancien Membre

l'arrivée fibre est dans l'armoire technique, donc je suppose que la box n'est pas loin

@Vinc-5934 et un minimum de détails sur le switch nous aiderait bien

[#9]

Re,

En effet, j'ai oublié ce détail qui n'en est pas un. La box était auparavant dans une autre pièce qui est le bureau (et relié à une alarme).

J'aimerai refaire la même configuration mais l'installateur orange m'a dit qu'il fallait mettre un boîtier ont dans mon tableau pour cela.

[#10]

Révélation

@fredolerouge  exact la box et à côté du tableau technique.
Ci-joint une photo du Switch c'est le modèle dsg 1008d.
Merci
