Pb connexion livebox avec boitier DTI

tc0811
contributeur
787

Pb connexion livebox avec boitier DTI

Bonjour,

je viens d'emménager dans un appartement neuf et j'essaie de brancher ma Livebox sur le réseau.

J'ai des prises RJ45 dans l'ensemble de mes pièces alimentés par un boitier DTI qui fait office de brassage.

Quand je connecte ma Livebox sur la prise RJ45 réservé normalement à l'entrée ADSL, le voyant passe au vert et je peux me connecter en WIFI sur la box.

En sortie de la box, j'ai branché le câble pour alimenter une seconde prise RJ45 qui est censé alimenter toutes les autres prises RJ45 des autres pièces.



Hors quand j'essaie de connecter mon PC sur une autre prise RJ45, le voyant de la Livebox se met à clignoter en rouge avec un problème de réseau Ethernet.

Je ne suis pas un grand spécialiste, c'est pourquoi je me permet de vous solliciter pour avoir votre aide.

Si quelqu'un a une idée, je suis preneur.



Merci d'avance.

Cordialement



7 RÉPONSES 7
fredolerouge
#TopMembre
#TopMembre
782

Re: Pb connexion livebox avec boitier DTI

salut @tc0811



postes nous une photo de tes branchements



parce que je pense que tu as mal fait les branchements



Le monde est partagé en 10 catégories de personnes, ceux qui comprennent le binaire et les autres.
tc0811
contributeur
774

Re: Pb connexion livebox avec boitier DTI

Salut



Merci de ta réponse rapide.

je t’envoie des photos du DTI et de l'arrière de la box ?





fredolerouge
#TopMembre
#TopMembre
770

Re: Pb connexion livebox avec boitier DTI

salut @tc0811



oui, surtout de l'ensemble DTI, départs de prises et box que l'on voit comment tout est branché, d'où vient quel fil pour aller se brancher où



détaches également une prise RJ45 du mur et prends une photo du câblage, ça servira plus tard



Le monde est partagé en 10 catégories de personnes, ceux qui comprennent le binaire et les autres.
tc0811
contributeur
712

Re: Pb connexion livebox avec boitier DTI

Salut

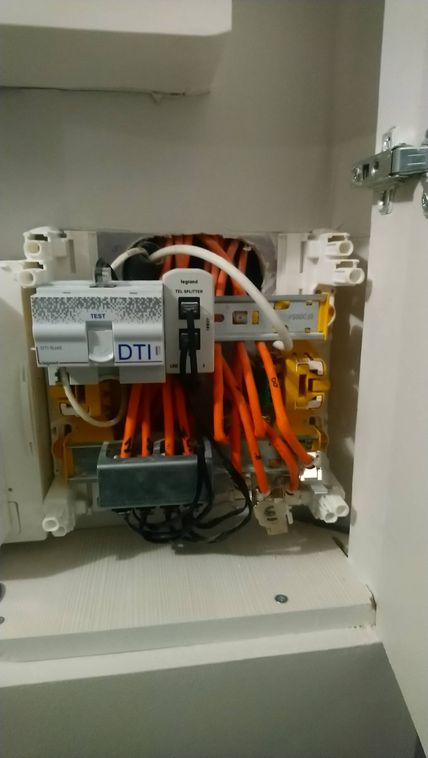

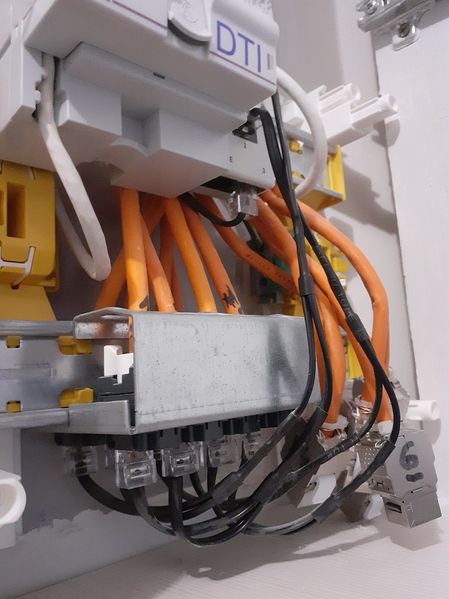

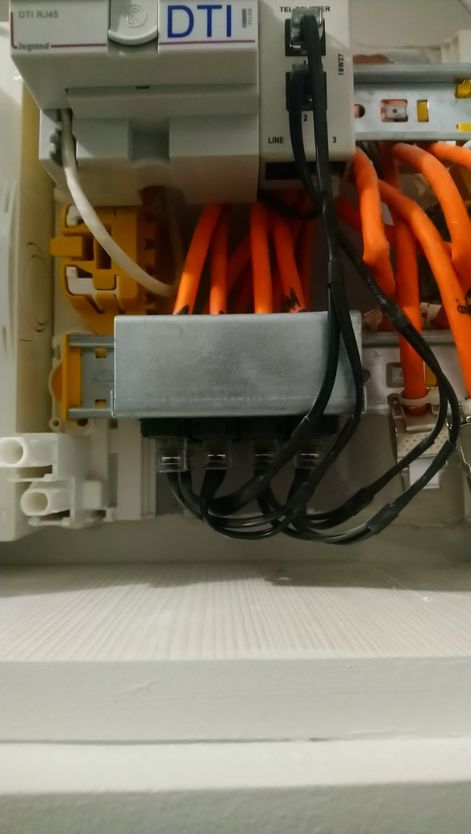

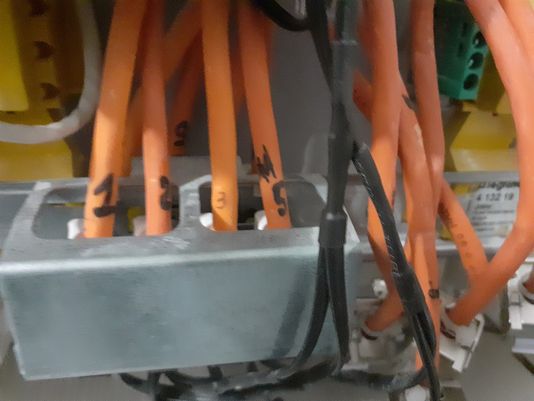

Voilà déjà les photos du boitier DTI. J'ai branché l'entrée ADSL de la livebox sur la prise 1 (câble 1).

En sortie de la livebox je me suis connecté sur la prise 2.J'ai essayé de connecté le PC sur un peu toutes les prises exceptés les 2 qui ne sont pas branchés.

Je te fais une photo d'une prise RJ45 aussi vite que possible.

Merci encore du temps que tu passes pour me répondre.




fredolerouge
#TopMembre
#TopMembre
709

Re: Pb connexion livebox avec boitier DTI

salut @tc0811



pour que ça fonctionne tu dois faire ceci :

- débrancher les 4 fils noirs qui alimentent les départs RJ

- brancher un des 4 fils sur l'entrée DSL de la box

- brancher les 4 sorties ethernet de la box sur les 4 départs RJ



tu peux alors essayer de brancher un PC, si tu as du net, tu as tout gagné

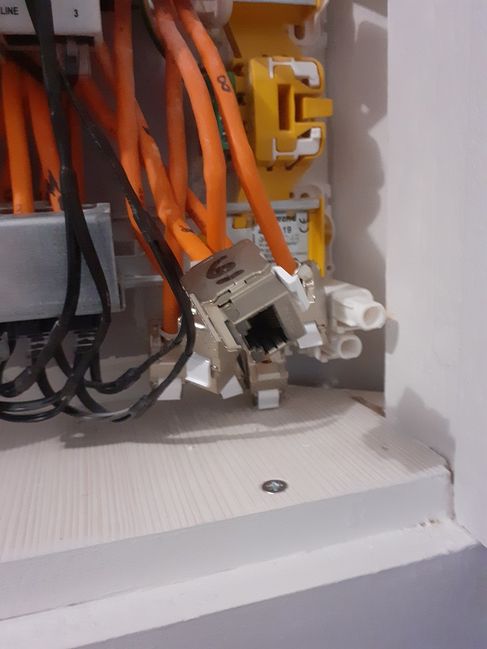

juste pour savoir, les 4 fils orange volants sont des prises RJ45 femelle également ?



par contre, dans ce cas, pour le wifi, il te faudra un routeur ethernet wifi branché en point d'accès



mais si tu as deux prises RJ45 dans ton salon, tu peux faire autrement :

- tu débranches les 4 fils noirs des départs RJ

- tu ne branche qu'un des fils noirs sur le départ correspondant à la prise où se trouve la box

- tu branches une des sorties ethernet sur la seconde prise RJ45 du salon

- dans l'armoire de brassage, tu récupères le signal du départ RJ correspondant à cette seconde prise et tu le branches sur un switch

- tu distribues le réseau sur les autres départs RJ à partir du switch





Le monde est partagé en 10 catégories de personnes, ceux qui comprennent le binaire et les autres.
tc0811
contributeur
675

Re: Pb connexion livebox avec boitier DTI

Salut

je pense avoir compris ton explication mais pour être sur je vais te dire ce que j'ai compris.

Je débranche toutes les RJ45 noires à l'exception de celle qui est reliée au câble orange 1 qui correspond à la prise RJ45 ou

est branchée ma libebox.




D'une sortie Ethernet de ma livebox je me connecte à la prise RJ45 numéro 2 (2 prises côte à côte au salon).

Au niveau du boitier DTI je branche un Switch sur le câble numéro 2 et en sortie du Switch j'alimente toutes les autres prises RJ45 (3/4/5 ... 14).

Pour information comme demandé les prises RJ45 flottantes sont bien de type femelle




Est ce que c'est bien ca ? Si oui j'en profite pour te demander si tu as un modèle ou une référence de switch à me proposer ?

A+









fredolerouge
#TopMembre
#TopMembre
650

Re: Pb connexion livebox avec boitier DTI

salut @tc0811



c'est tout à fait ça :

- débranches tous les câbles noirs sauf celui sur la prise 1

- de la prise 2 (reliée à la sortie ethernet de la box) sur un switch

- du switch vers les 6 prises restantes



du côté des modèles, pas plus tard que cet après midi j'ai conseillé celui ci :

https://www.amazon.fr/GS308-300PES-Ethernet-Connectivit%C3%A9-Abordable-Entreprises/dp/B07PTTX7MX



amazon n'est pas une obligation, c'est juste l'exemple, ces modèles se trouvent facilement en grande surface, DxxxY, FxxC, etc



Le monde est partagé en 10 catégories de personnes, ceux qui comprennent le binaire et les autres.
