Bonsoir
Le DTI n'est pas connecté sur de l'Ethernet mais sur l'ADSL.

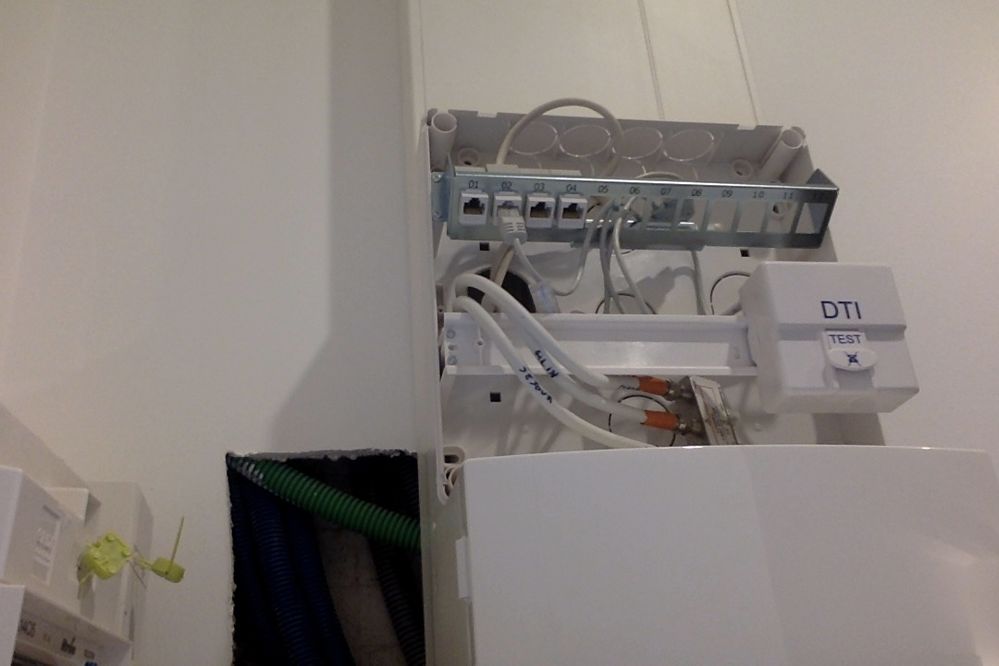

Le DTI est situé à la jonction de la ligne venant du NRA et de ton installation privée.
Toute panne en amont du DTI est à la charge du FAI, toute panne en aval du DTI est à la charge de l'abonné. En cas de problème en connectant la box à la prise "Test", l'installation de l'abonné est déconnecté, ce qui permet de savoir si la cause est chez le FAI ou chez l'abonne.
Je pense que la sortie de ton DTI est câblée vers la prise murale sur laquelle ta box est connectée.
Sur ton panneau de brassage une seule prise semble utilisée.
Si tu installes ta box à côté du DTI, le câblage deviendra :
- connexion entre DTI et prise "grise" de la box
- connexions (x4) entre chaque prise "noire" de la box et chacune des prises du répartiteur (ces prises sont des prises Ethernet).
- il pourrait même être possible de connecter la prise "verte" de la box vers une pièce où tu installera un tel ou une base DECT.
Ton logement ne semble pas comporter plus d'un seul câble depuis ce local technique vers une seule pièce. Je pense que tu dois rester avec la box dans une pièce utilisant un câble jusqu'au local technique. Dans ce cas seule une paire du câble Ethernet est utilisée pour passer l'ADSL ou le VDSL.
Cordialement
PhilDur
