[#1]

Bonjour,

Presenté comme ca : ca ne va pas fonctionner !

1- OK

2- presque OK le sertissage se fait par pose manuelle et "fermeture de la prise".

3- faux. On n'ajoute rien au DTi. Le Dti c'est comme Alain Delon... il se suffit a lui même.

4- OK

5- faux

Le DTi a une entrée pour la paire telecom, et une sortie telecom utilisateur en plus de la prise de test. Et c'est tout !

Les cables ethernet de la box vont se connecter aux connecteur ethernet posés dans le boitier. EN AUCUN CAS SUR LE DTi : Le DTi ne se connecte pas au câblages "muraux" intérieurs. Il faut ajouter des prises au boitier pas au DTi. Les cables muraux interieurs vont se cabler sur ces support d'arrivée specialisés.

6- OK

En gros vous n'avez pas compris que vous avez deux chantiers :

1-l'arrivée telecom : connexion du DTi a la paire d'arrivée. Et c'est tout. Si votre DTi ne sort pas en RJ45 : vous ajoutez un module RJ45 au tableau en l’étiquetant "téléphone". Ca rend les choses simples et fiables.

2-la desserte domestique : des prises murales reliées par des câbles rigides monobrins a des prises RJ45 dans le tableau electrique etiquetées "réseau".

Une fois que vous avez fait ces deux choses : vous placez votre livebox entre les deux avec des cables souples multibrins avec des prises RJ45 "males".

.

Hop!

[#2]

salut @Jamesch

@JuanLucas38

en complément de @Eric_Le_Grompf , pour le 3, je mettrais des prises RJ45 femelle pour ensuite brasser depuis la box, c'est plus "propre" et logique

le jour où tu déménagerais, si ton successeur ne branchait pas de box, il ne devrait mettre un adaptateur pour  raccorder le RJ mâle au DTI

alors qu'en femelle, il n'y a qu'à brancher

[#3]

Hello !

désolé de vous embêter avec mes questions, je me lance dans l'inconnu donc je préfère être sur.

1.donc je vais acheter une bobine de cat7 (100m) que je vais tirer en lieu et place de mes anciens câbles.

côté chambres, je vais pouvoir faire sertir les prises par un ami dont c'est le métier.

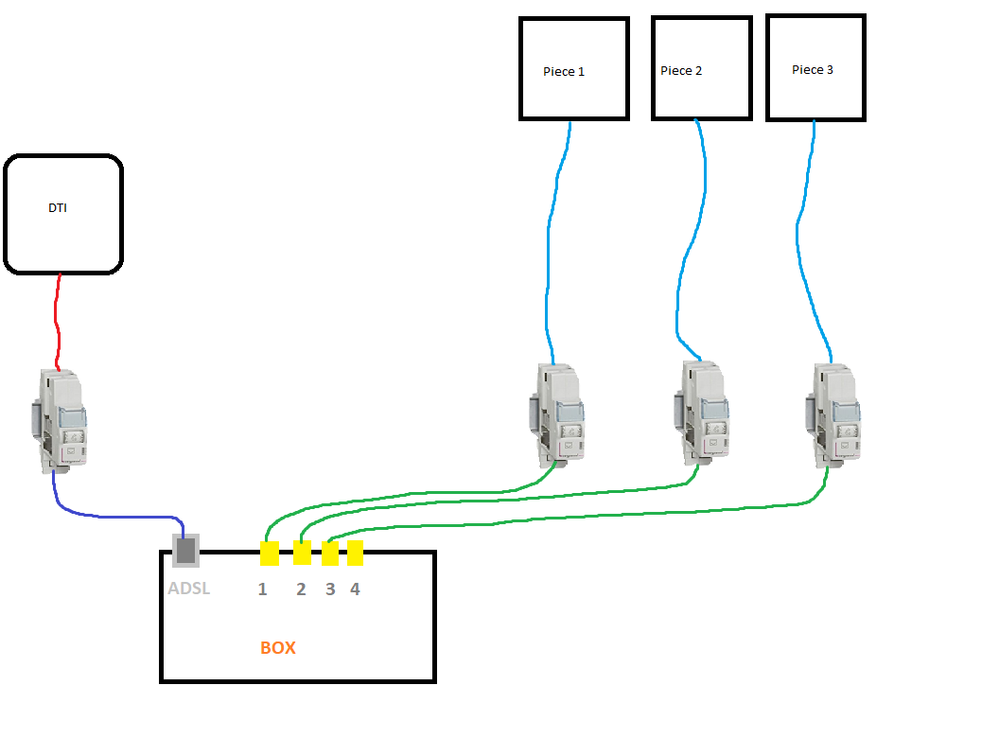

2.J'ajoute 4 modules RJ45 dans mon armoire (3 reliés a chacune des chambres - cables verts-, 1 relié au DTI-cable rouge-).

3. je relie le module lié au dti sur le port principal de ma box, et les 3 modules des chambres sur la box.

est ce que pour vous c'est good ?

La connexion des modules vers la box peut elle se faire via des rj45 classiques ?

" Le DTi a une entrée pour la paire telecom, et une sortie telecom utilisateur en plus de la prise de test. Et c'est tout ! "

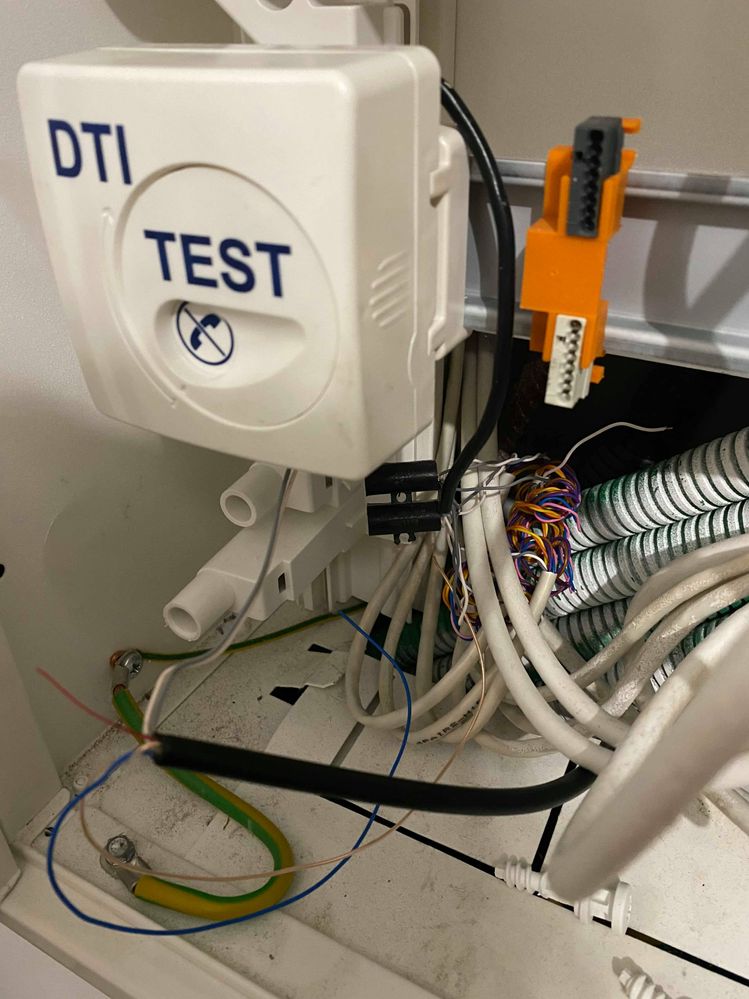

Je vois dans mon armoire deux câbles qui sortent de mon dti :

- un cable noir qui sort vers un domino qui lui même est relié aux câbles qui montent toutes mes pièces

- le câble noir que l'on voit au premier plan

est-ce un de ces deux cables que je vais devoir relier au module rj45 étiqueté téléphone ?

Merci encore,

Cdlt,

[#4]

bonjour,

C'est "good". bon schéma.

La connexion vers la box se fait avec des cables ethernet/RJ45 classiques. Ici c'est comme pour le cable mural, preferer les S/FTP, STP, FTP et surtout pas le UTP. Bref les câbles usuels bien mou qui se roulent facilement et qu'on arrive a trouver en supermarché..

Sinon la liaison box, se fera par un câble RJ45/RJ11 en théorie fourni ou avec un RJ11/RJ11 (compatible RJ45). Le RJ11 c'est le standard téléphonique américain utilisé pour l’électronique en Europe avec un câble d'adaptation national et aussi utilisé pour éviter que les gens branchent une ligne Telecom sur un port ethernet vu que peu de monde est habitué au câblage unifié en RJ45 malgré ses 20 ans d’existence, et son obligation depuis 10 ans. D’où les mots d'humeur contre votre électricien : une maison neuve de plus de 10 ans... humpf...

Pour votre DTi, le câble noir en bas semble être l'arrivée Telecom. Donc pas touche même si c'est monté à la truelle et au marteau par le tech.Telecom.Le câble noir aurait du entrer dans le DTi et les câbles internes de couleurs être roulés dedans. Mais bon pas touche tant que ca marche...

Pour le câble noir de sortie vers le domino (là c'est juste mon avis vu que je ne suis pas sur de son "calibre"), je le démonterais après ouverture du DTi pour le remplacer par un bon vieux bout de PTT298 qui aura été tiré du mur. Le cable PTT298 est compatible avec les modules RJ45 et avec la sortie du DTi. Si vous voulez faire riche et neuf, sur la base de qui peut le plus peut le moins, vous pouvez aussi utiliser une paire torsadée sortie d'un bout de câble ethernet rigide monobrin (mural). de préférence la bleu/blanc-bleu

Hop!

[#5]

Merci pour la réponse;

cela est presque clair dans ma tête.

Le dernier point est donc la sortie dti. c'est bien le câble sur la photo qui part au domino, que je branche désormais au module telecom ?

ce domino n'a plus lieu d'être, étant donné que toutes mes pièces ne seront plus reliées à ce domino mais chacune a son module rj45 ?

Cdlt

[#6]

Bonjour,

C'est bien le câble qui va aux domino qui va sur le module "aDSL".

Tout ce qui est derrière ce câble noir est a démonter.

un bémol : je ne suis pas sur de ce câble noir (usuellement pour l’extérieur). notamment savoir si il est a la même taille que les câbles téléphoniques/ethernet ou si il est compatible. Il sera peut être a remplacer pour avoir un câblage correct du module RJ45 destiné à l'arrivée aDSL.

Hop!

[#7]

Bonsoir @Jamesch

   @fredolerouge

Je pense que tu es fin près pour réaliser les travaux

Simple remarque dans ton schéma pour m'assurer que tu ai bien compris, les câbles en vert seront des câbles Ethernet RJ45/RJ45.

Plus ils seront court plus ton coffret sera "propre".

Les câbles en bleu seront a câbler à l'arrière du module RJ45 dans le coffret et à l'arrière de la prise RJ45 dans la pièce.

Pour le DTI @Eric_Le_Grompf  t'as donné toutes les réponses.

[#8]

@JuanLucas38

@Eric_Le_Grompf

@fredolerouge

Bonsoir à tous et désolé du déterrage de sujet !

Après une petite période d'invalidité je me prépare à attaquer les travaux cette semaine. Grosse commande avec l'intégralité du matériel....... sauf qu'il me manque un module de brassage pour l'arrivée ADSL(je n'en ai pas commandé assez).

Je viens de voir qu'au magasin de brico à côté de chez moi, ils ont l'air d'avoir du matériel qui y ressemble :

https://www.bricoman.fr/connect-rj45-cat-6-pr-gr2tv-hager-1067633.html

Est-ce que pour vous c'est un module de brassage ?

Dernière question pour qu'on soit vraiment clairs sur le sujet (j'ai vraiment peur de me louper). Pour l'arrivée ADSL, je dois bien démonter le cable noir du domino vers lequel il entre, pour le relier au module de brassage ?

Bonne soirée à vous

[#9]

salut  @Jamesch

@JuanLucas38  @Eric_Le_Grompf

c'est une RJ45, mais le "TV" me surprend, à force de vouloir tout faire faire à un seul type de matériel, ça fini par semer le doute

et de toute manière, ce n'est pas pour l'arrivée

l'arrivée, c'est le DTI et sa sortie en RJ11 pour te brancher sur l'arrivée DSL de la box

ces modules servent à distribuer vers les pièces, ensuite, il faudrait que tu nous dises ce que tu as commandé comme rail support

sinon tu recommandes le même que tu as pris

[#10]

Pour la partie pièces c’est ok j’ai bien saisi ce qu’il fallait faire : tirer les nouveaux câbles et les faire arriver dans les modules de brassages dans l’armoire.

je pensais devoir sortir la paire (rj11?) qui était dans le domino pour y brancher un module de brassage rj45 sur lequel je brancherais mon port adsl principal de la box. Ce n’est pas ça ? Je précise que ce gros cable noir qui va au domino est a l'intérieur une paire bleue/blanche reliée de chaque côté du domino

edit : pour le module rj45 que j'ai envoyé précédemment, la désignation complète chez le vendeur est : Connecteur RJ45 cat.6 + support modulaire pour grade 2TV ;  c'est ok ?
